AutoCAD 2017:新建標注樣式

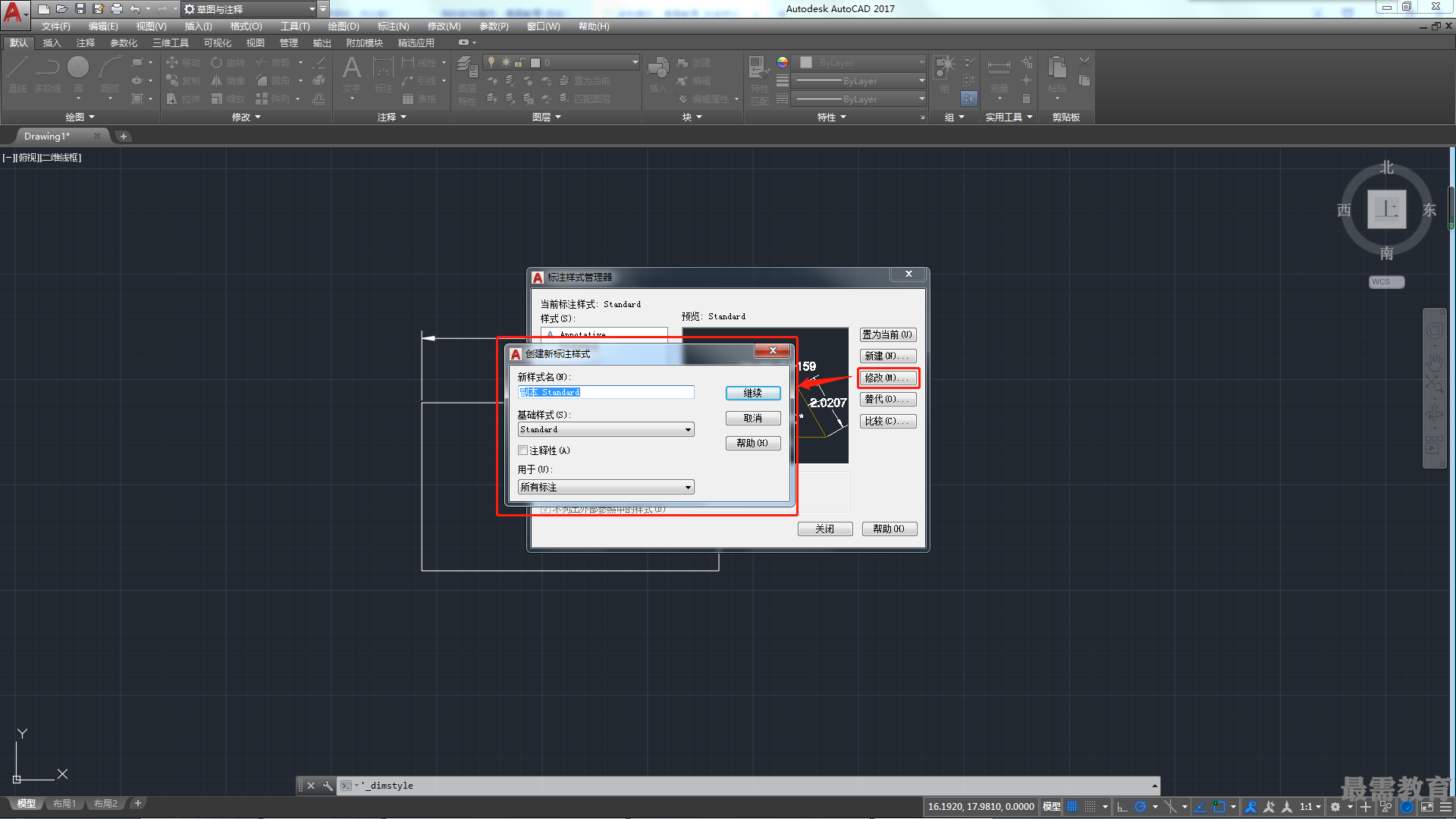

在“標注樣式管理器”對話框中，單擊“新建”按鈕，可打開“創建新標注樣式”對話框，如圖所示。其中各選項的含義介紹如下。

?新樣式名：指定新的標注樣式名。

?基礎樣式：設定作為新樣式的基礎的樣式。對于新樣式，僅更改那些與基礎特性不同的特性。

?用于：創建一種僅適用于特定標注類型的標注子樣式。

?繼續：單擊該按鈕可打開“新建標注樣式”對話框，從中可以定義新的標注樣式特性。

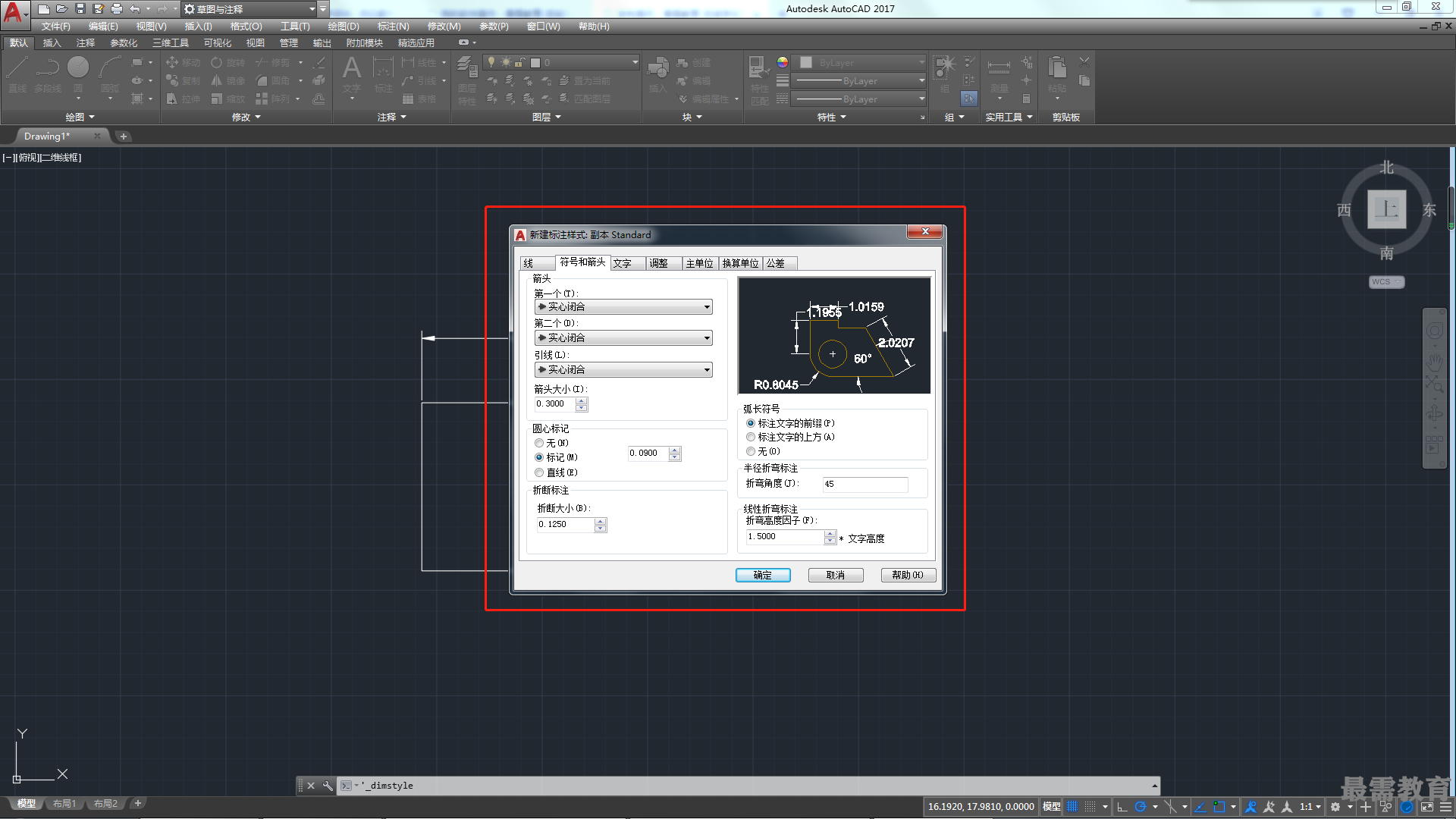

“新建標注樣式”對話框中包含了7個選項卡，在各個選項卡中可對標注樣式進行相關設置，如圖所示為“線”選項卡和“符號和箭頭”選項卡。

其中，各選項卡的功能介紹如下。

?線：主要用于設置尺寸線、尺寸界線的相關參數。

?符號和箭頭：主要用于設置設定箭頭、圓心標記、弧長符號和折彎半徑標注的格式和位置。

?調整：主要用于控制標注文字、箭頭、引線和尺寸線的放置。

?主單位：主要用于設定主標注單位的格式和精度，并設定標注文字的前綴和后綴。

?換算單位：主要用于指定標注測量值中換算單位的顯示并設定其格式和精度。

?公差：主要用于指定標注文字中公差的顯示及格式。
