AutoCAD 2017:尺寸界線

該選項組用于控制尺寸界線的外觀?？梢栽O(shè)置尺寸界線的顏色、線寬、超出尺寸線、起點偏移量等特征參數。

?延伸線1的線型：設定第一條尺寸界線的線型。

?延伸線2的線型：設定第二條尺寸界線的線型。

?隱藏：不顯示尺寸界線?！俺叽缃缇€1”不顯示第一條尺寸界線，“尺寸界線2”不顯示第二條尺寸界線，如圖所示。

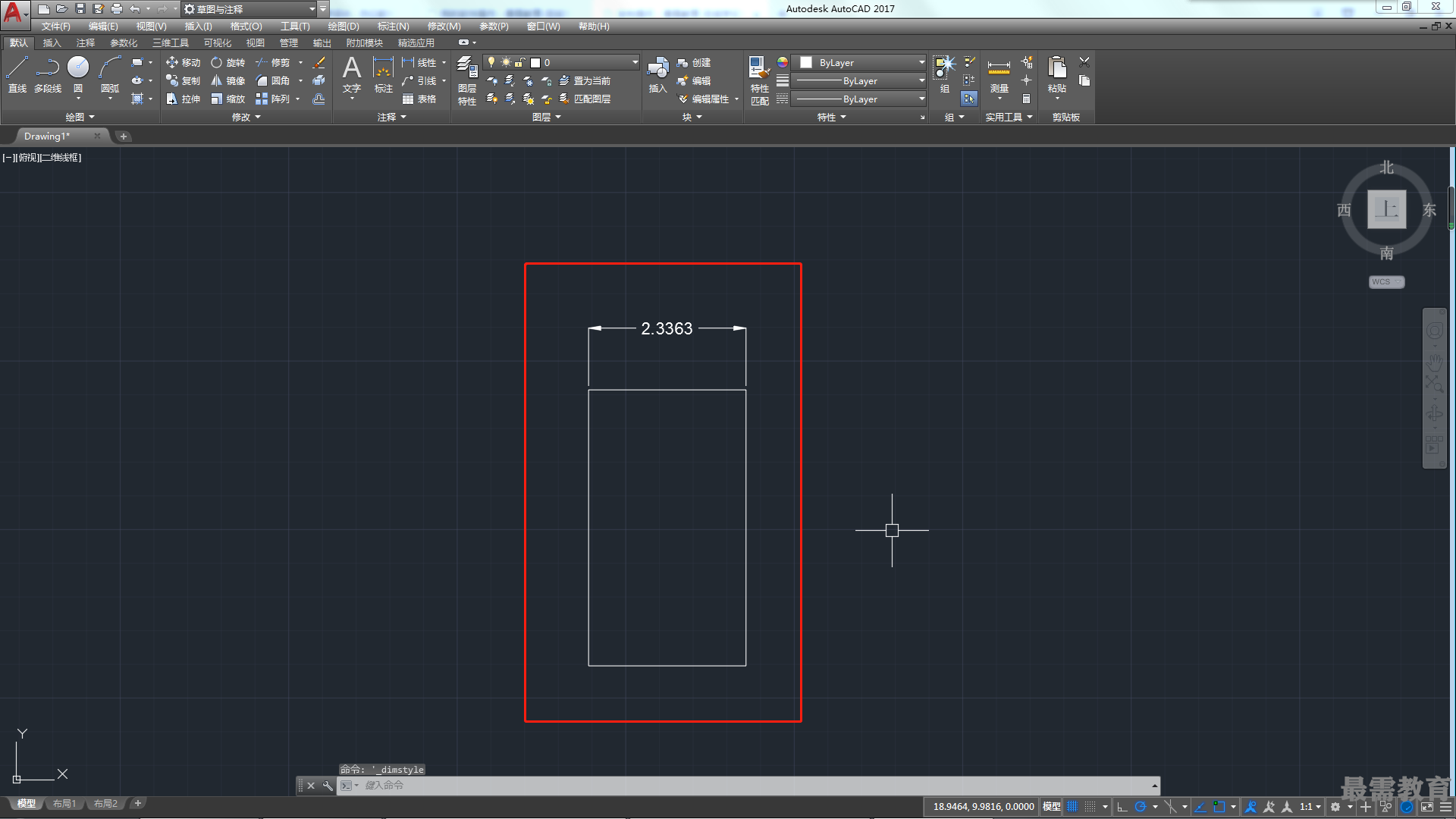

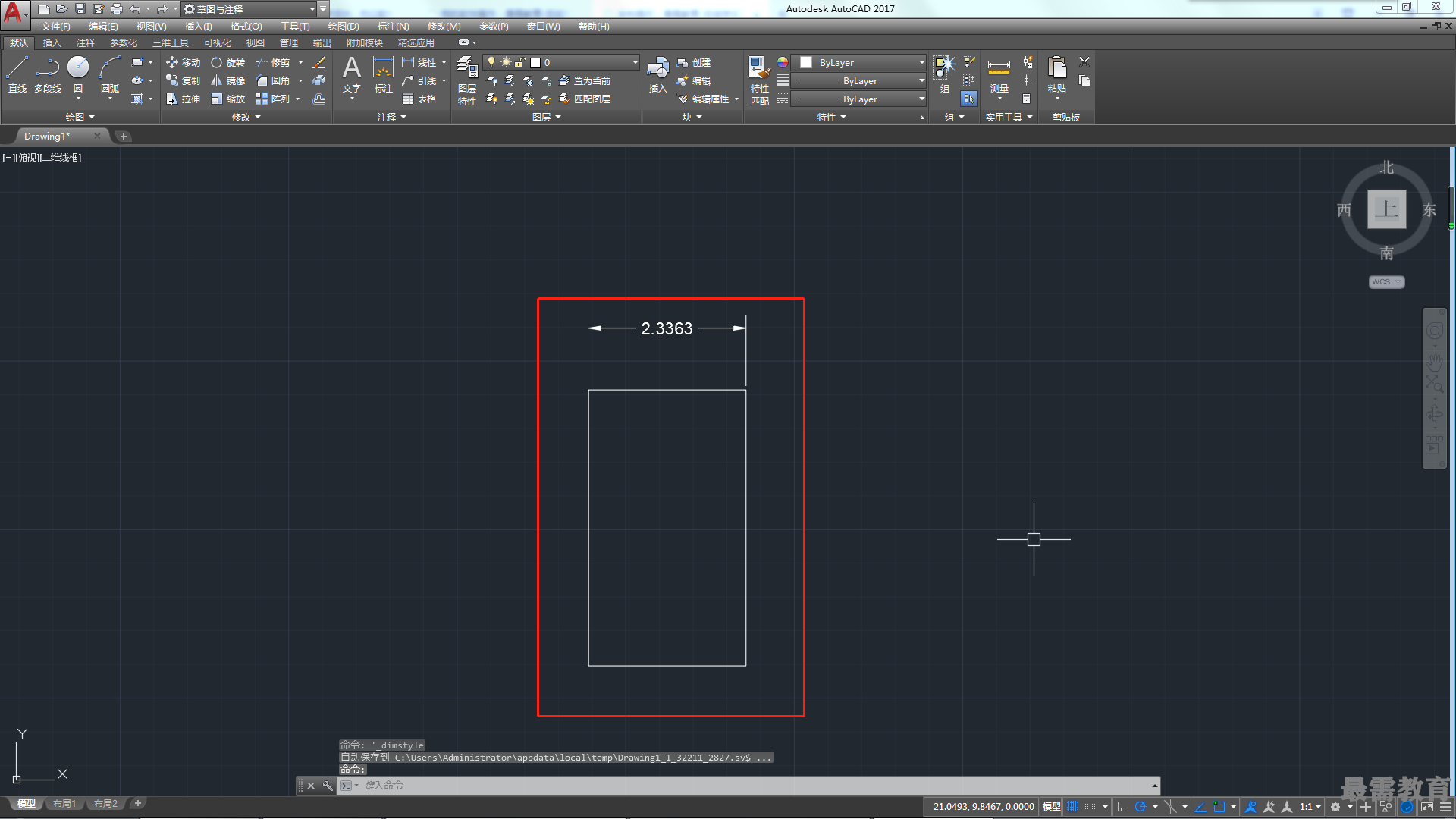

?超出尺寸線：指定尺寸界線超出尺寸線的距離。如圖所示，沒有超出尺寸線，如圖所示，為超出尺寸線效果。

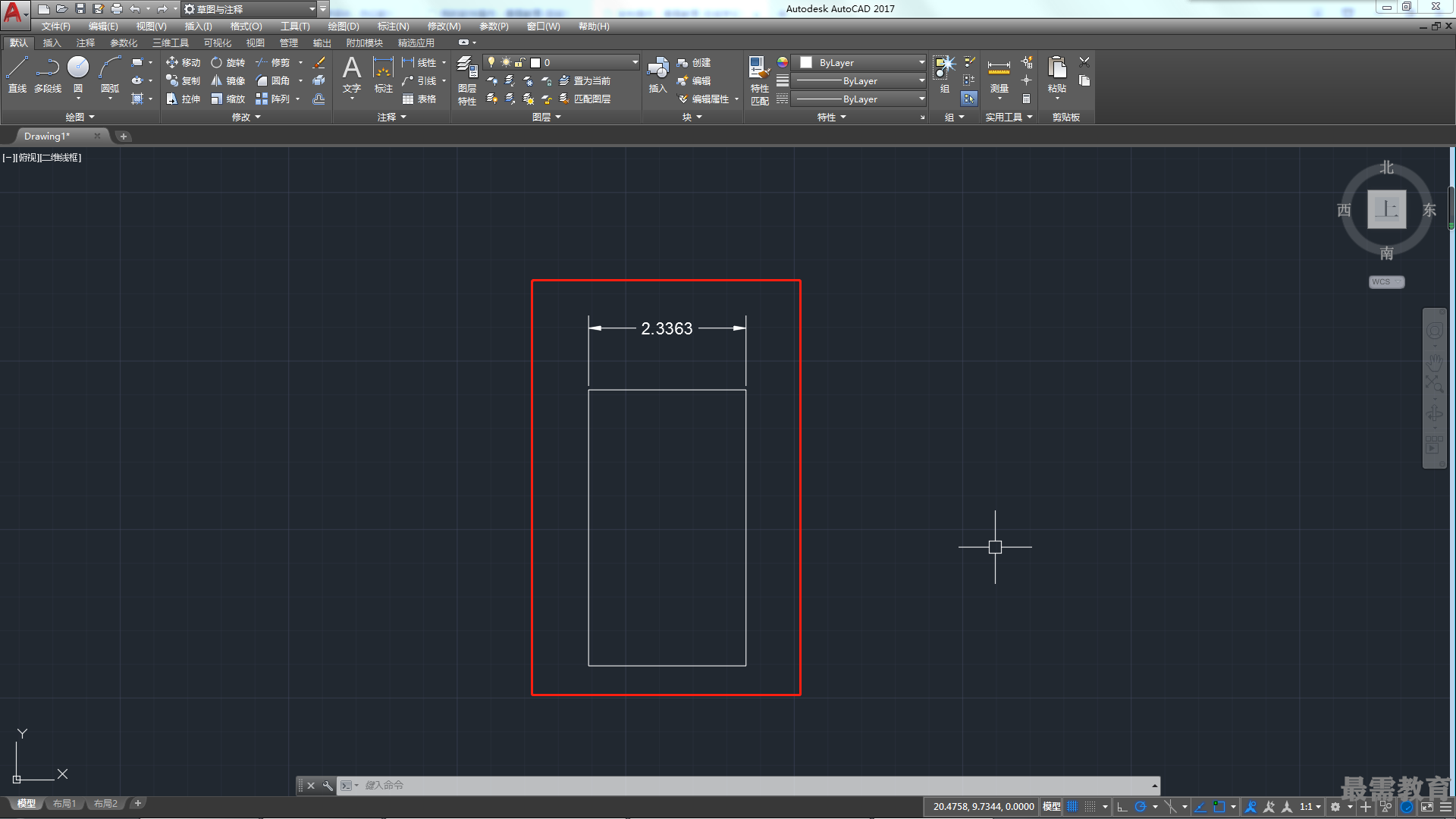

?起點偏移置：設定自圖形中定義標注的點到尺寸界線的偏移距離。如圖所示起點偏移量為10,如圖所示起點偏移量為50。

?固定長度的尺寸界線：?jiǎn)⒂霉潭ㄩL(zhǎng)度的尺寸界線，可使用“長度”選項，設定尺寸界線的總長度，起始于尺寸線，直到標注原點。
