AutoCAD 2017:設置文字位置

在該選項組中，可以設置文字的垂直、水平位置以及文字與尺寸線之間的距離。

(1)垂直

該選項用于控制標注文字相對尺寸線的垂直位置。垂直位置包括如下子選項：

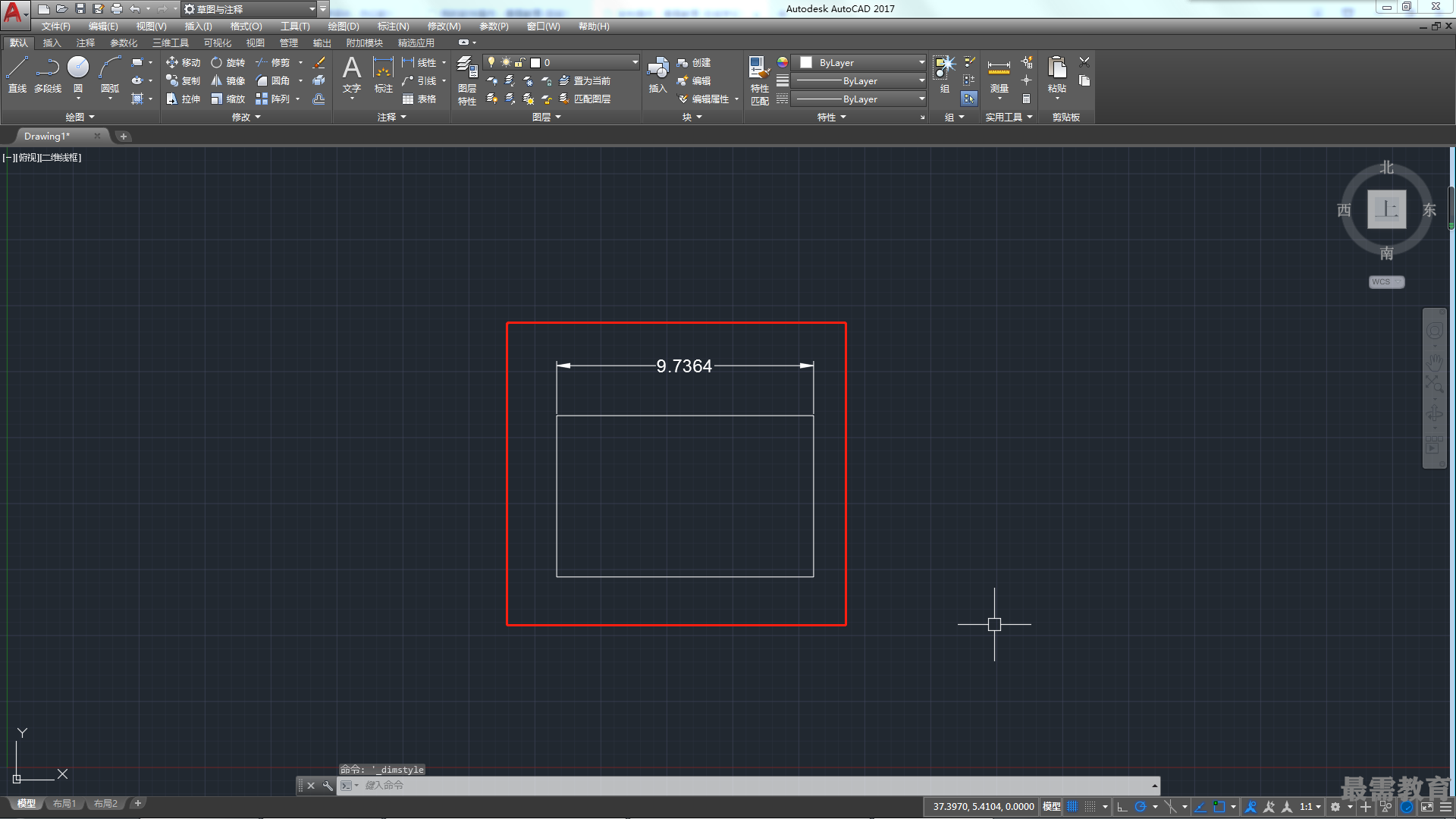

“居中”用于將標注文字放在尺寸線的兩部分中間，如圖所示。

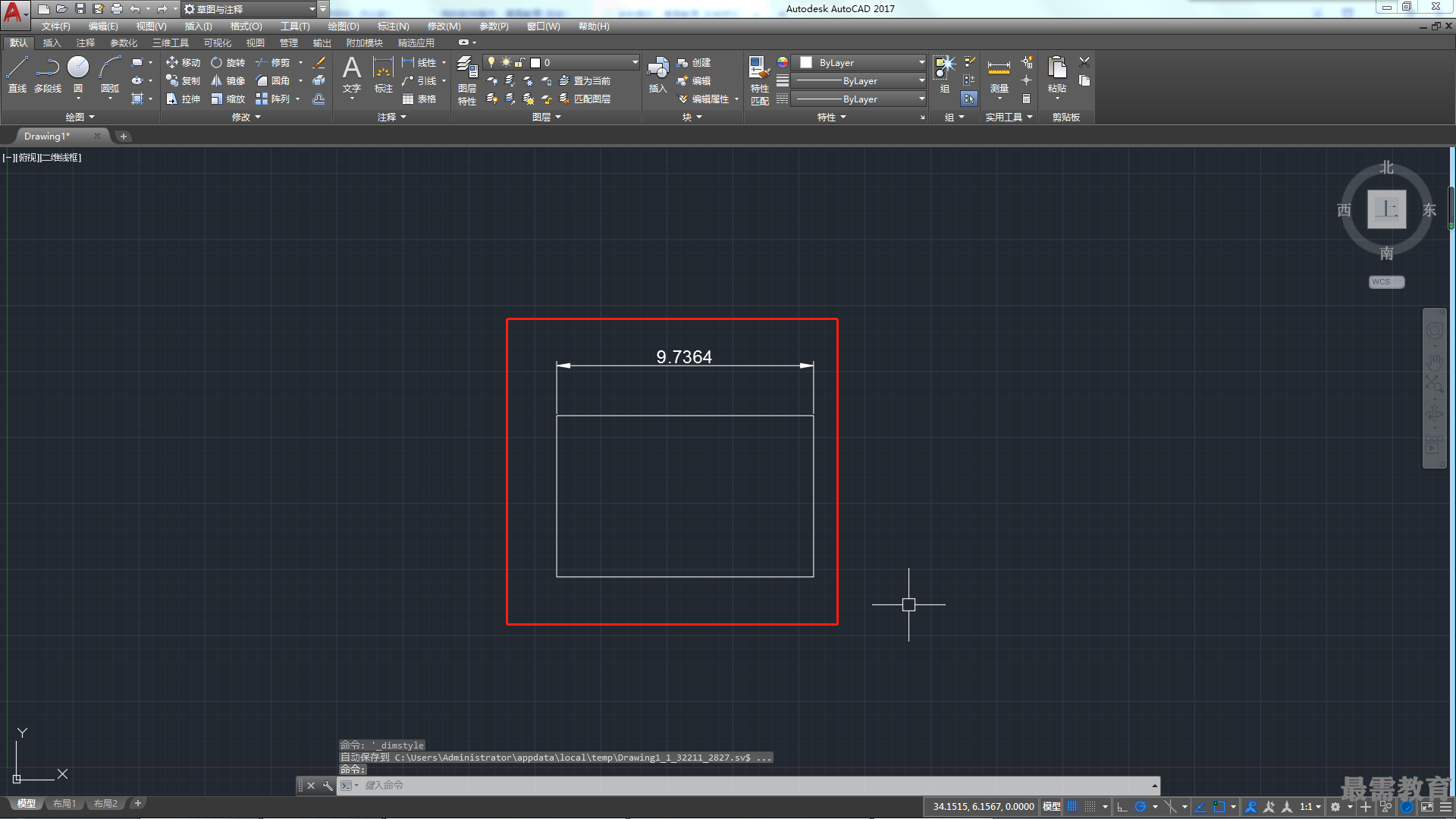

“上方”用于將標注文字放在尺寸線上方，如圖所示。

“外部”用于將標注文字放在尺寸線上遠離第一個定義點的一邊。

“JIS”用于按照日本工業(yè)標準（JIS)放置標注文字。

“下方”將標注文字放在尺寸線下方，如圖所示。

(2)水平

該選項用于控制標注文字在尺寸線上相對于尺寸界線的水平位置。水平位置子選項為:

?“居中”用于將標注文字沿尺寸線放在兩條尺寸界線的中間，如圖所示。

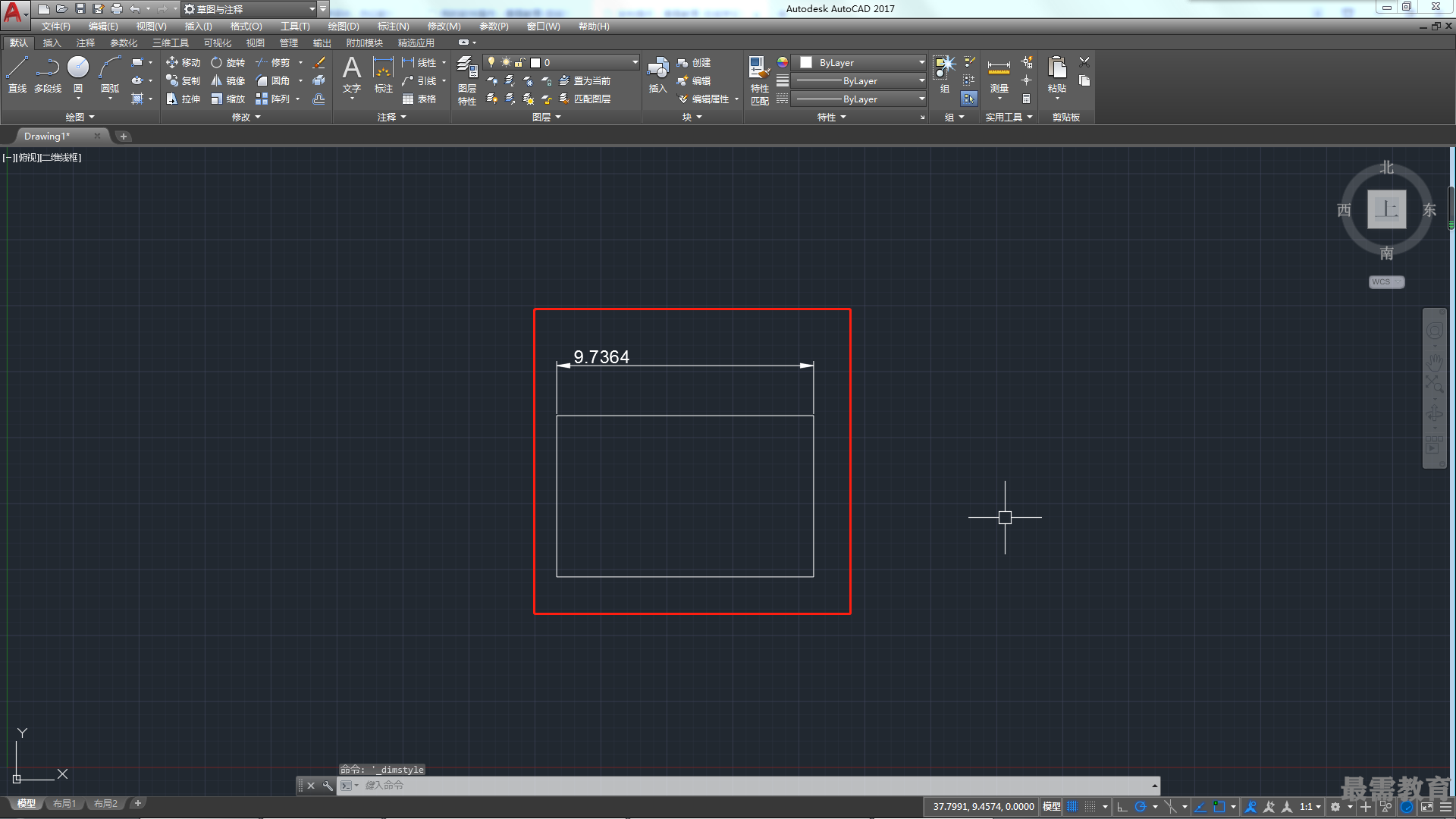

?“第一條尺寸界線”用于沿尺寸線與第一條尺寸界線左對正，如圖所示。

?“第二條尺寸界線”用于沿尺寸線與第二條尺寸界線右對正。

?“第一條尺寸界線上方”用于沿第一條尺寸界線放置標注文字或將標注文字放在第一條尺寸界線之上，如圖所示。

?“第二條尺寸界線上方”用于沿第二條尺寸界線放置標注文字或將標注文字放在第二條尺寸界線之上。

(3)觀察方向

該選項用于控制標注文字的觀察方向?！皬淖蟮接摇边x項是按從左到右閱讀的方式放置文字，“從右到左”選項是按從右到左閱讀的方式放置文字。

(4)從尺寸線偏移

該選項用于設定當前文字間距，文字間距是指當尺寸線斷開以容納標注文字時標注文字周圍的距離。
