AutoCAD 2017:設置調整

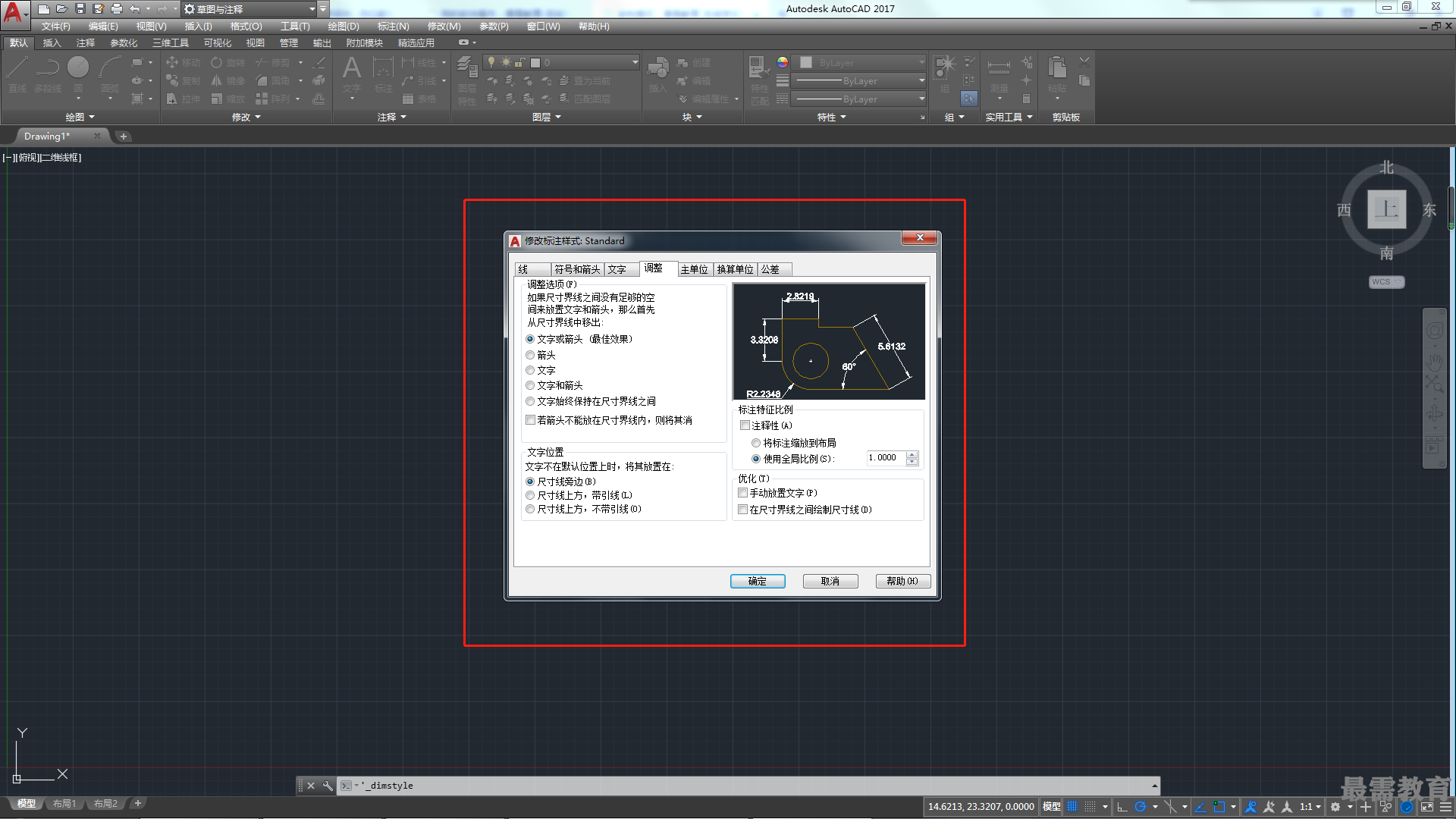

“調整”選項卡用于設置文字、箭頭、尺寸線的標注方式、文字的標注位置和標注的特征比例等，如圖所示。

1.調整選項

該選項組用于控制基于尺寸界線之間可用空間的文字和箭頭的位置。

?文字或箭頭（最佳效果）：按照最佳效果將文字或箭頭移動到尺寸界線外，如圖所示。

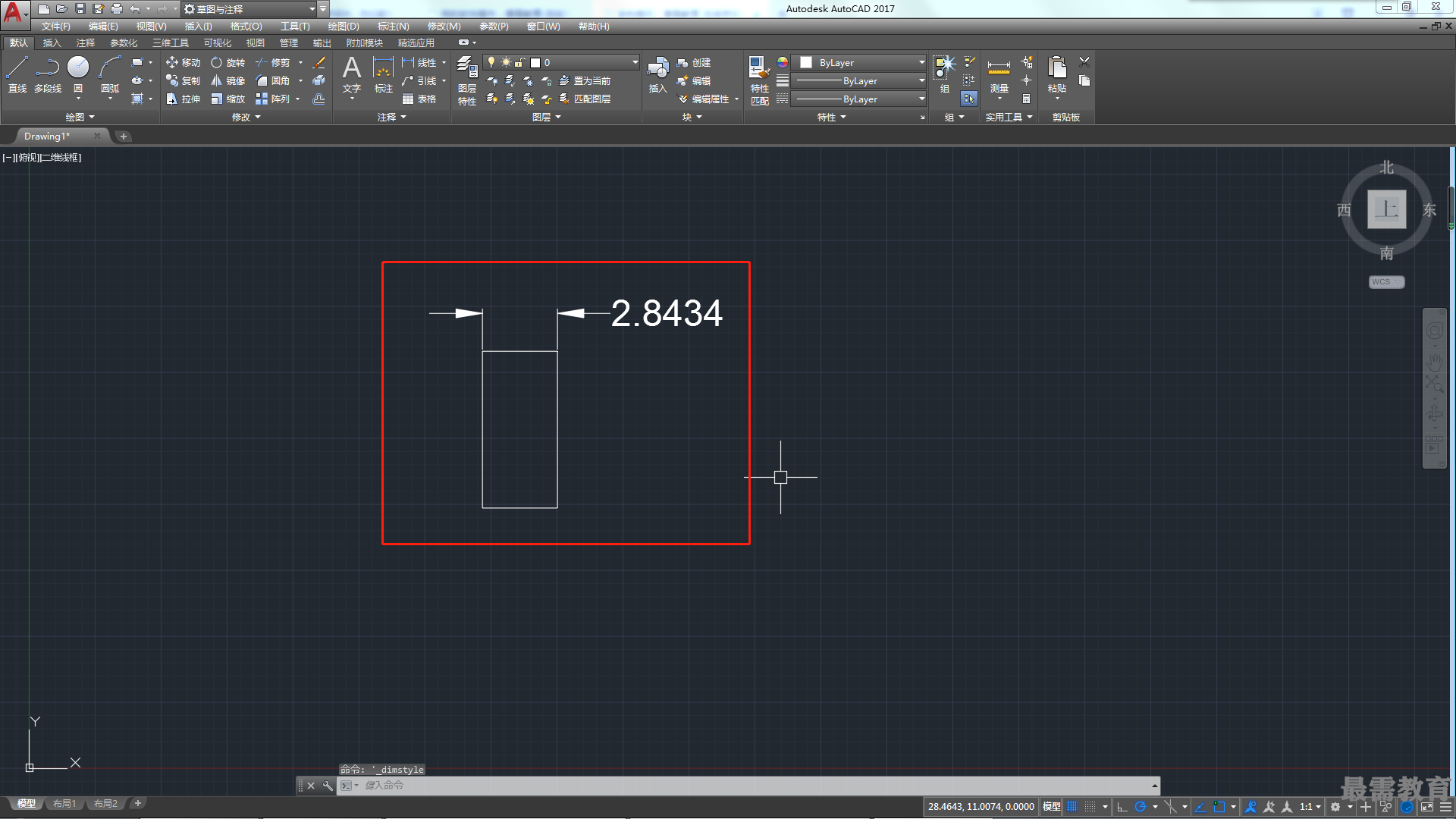

?箭頭：先將箭頭移動到尺寸界線外，然后移動文字,如圖所示。

?文字：先將文字移動到尺寸界線外，然后移動箭頭。

?文字和箭頭：當尺寸界線間距離不足以放下文字和箭頭時，文字和箭頭都移到尺寸界線外。

?文字始終保持在尺寸界線之間：始終將文字放在尺寸界線之間。

?若不能放在尺寸界線內，則不顯示箭頭：如果尺寸界線內沒有足夠的空間，則不顯示箭頭。

2.文字位置

該選項組用于設定標注文字從默認位置（由標注樣式定義的位置）移動時標注文字的位置。

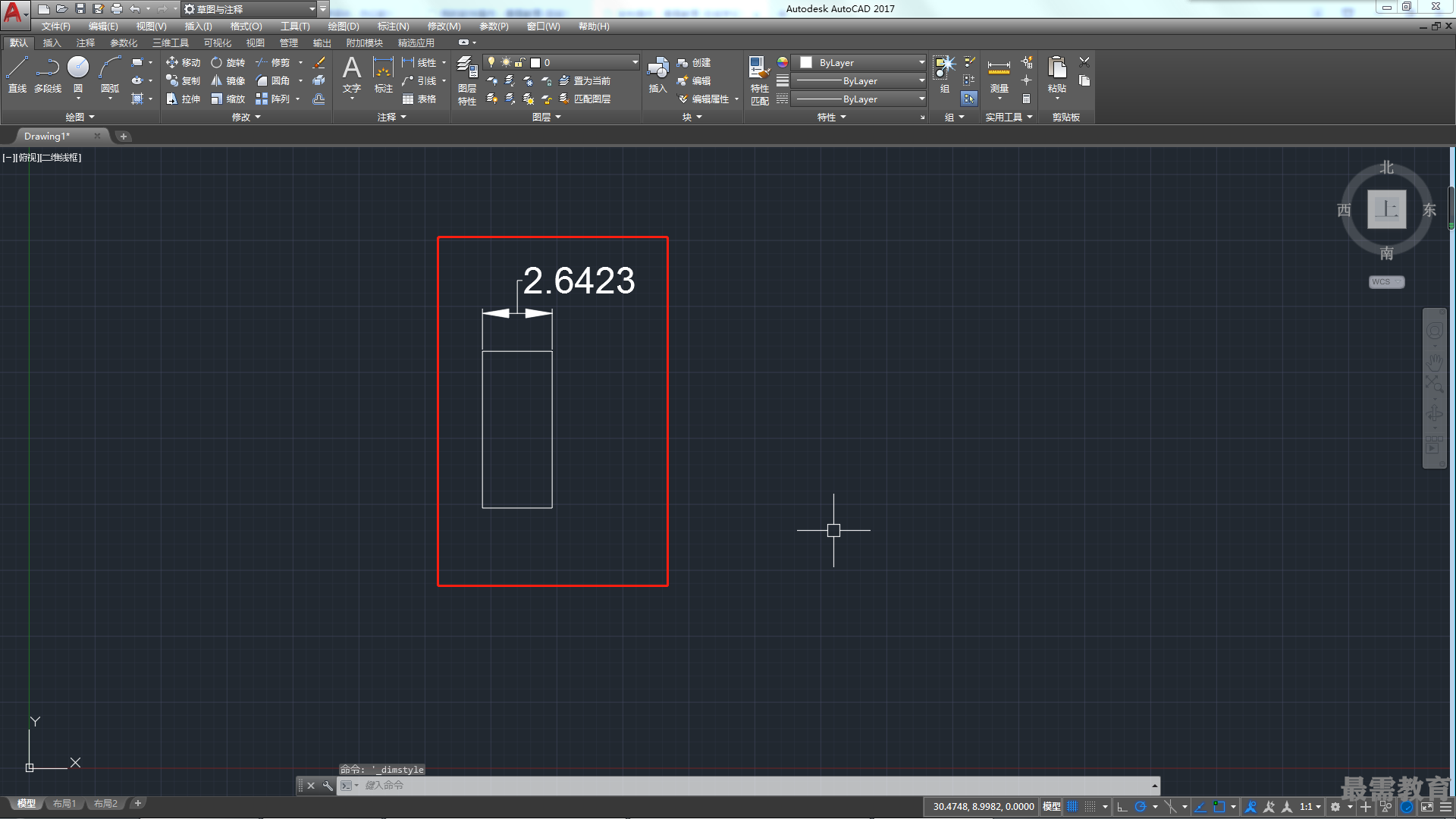

?尺寸線旁邊：如果選定，只要移動標注文字尺寸線就會隨之移動，如圖所示。

?尺寸線上方，加引線：如果選定，移動文字時尺寸線不會移動。如果將文字從尺寸線上移開，將創建一條連接文字和尺寸線的引線。當文字非?？拷叽缇€時，將省略引線，如圖所示。

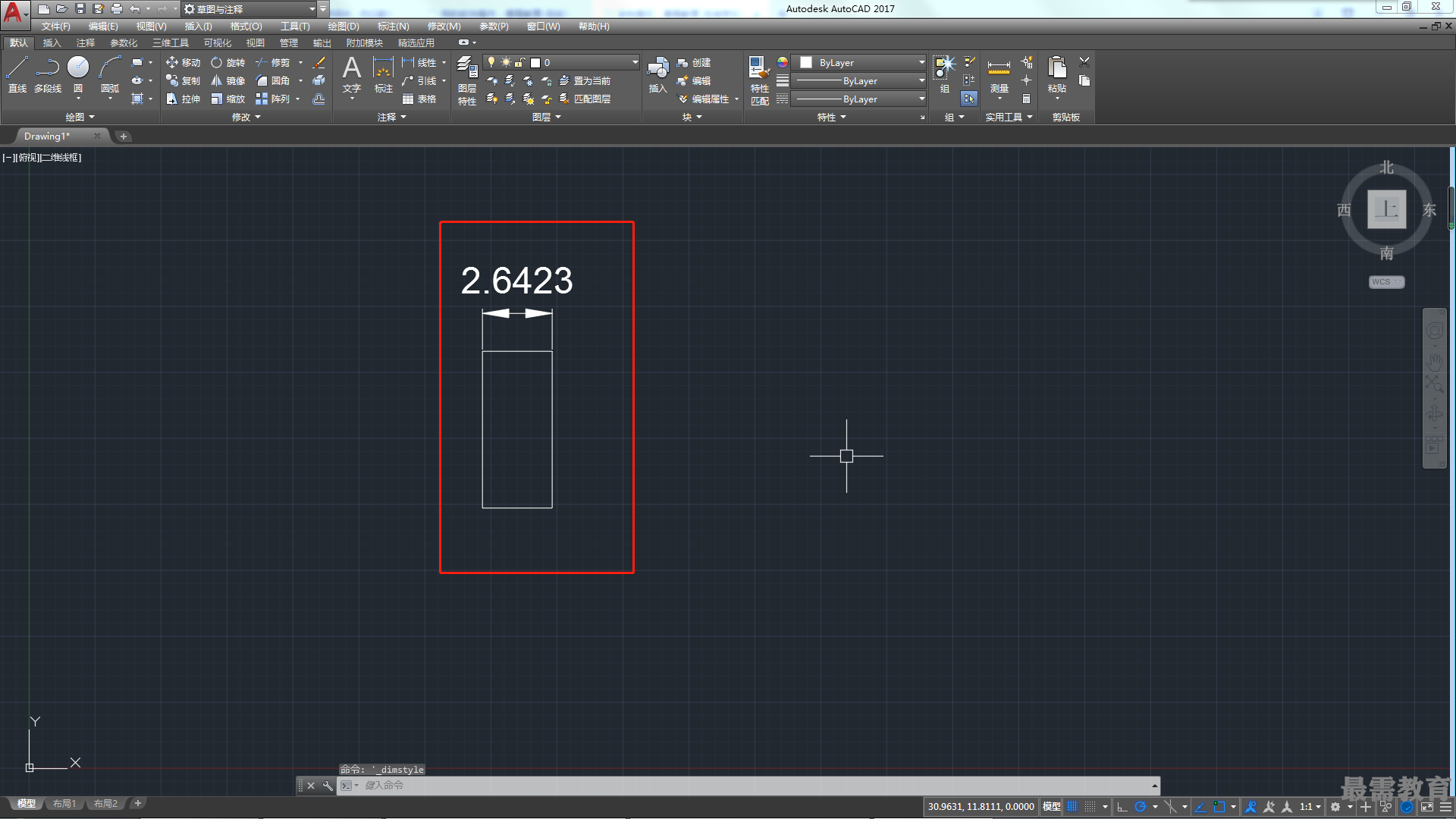

?尺寸線上方，不加引線：如果選定，移動文字時尺寸線不會移動。遠離尺寸線的文字不與帶引線的尺寸線相連，如圖所示。

3.標注特征比例

該選項組用于設定全局標注比例值或圖紙空間比例。

4.調整

該選項組用于提供用于放置標注文字的其他選項。
