AutoCAD 2017:設置主單位

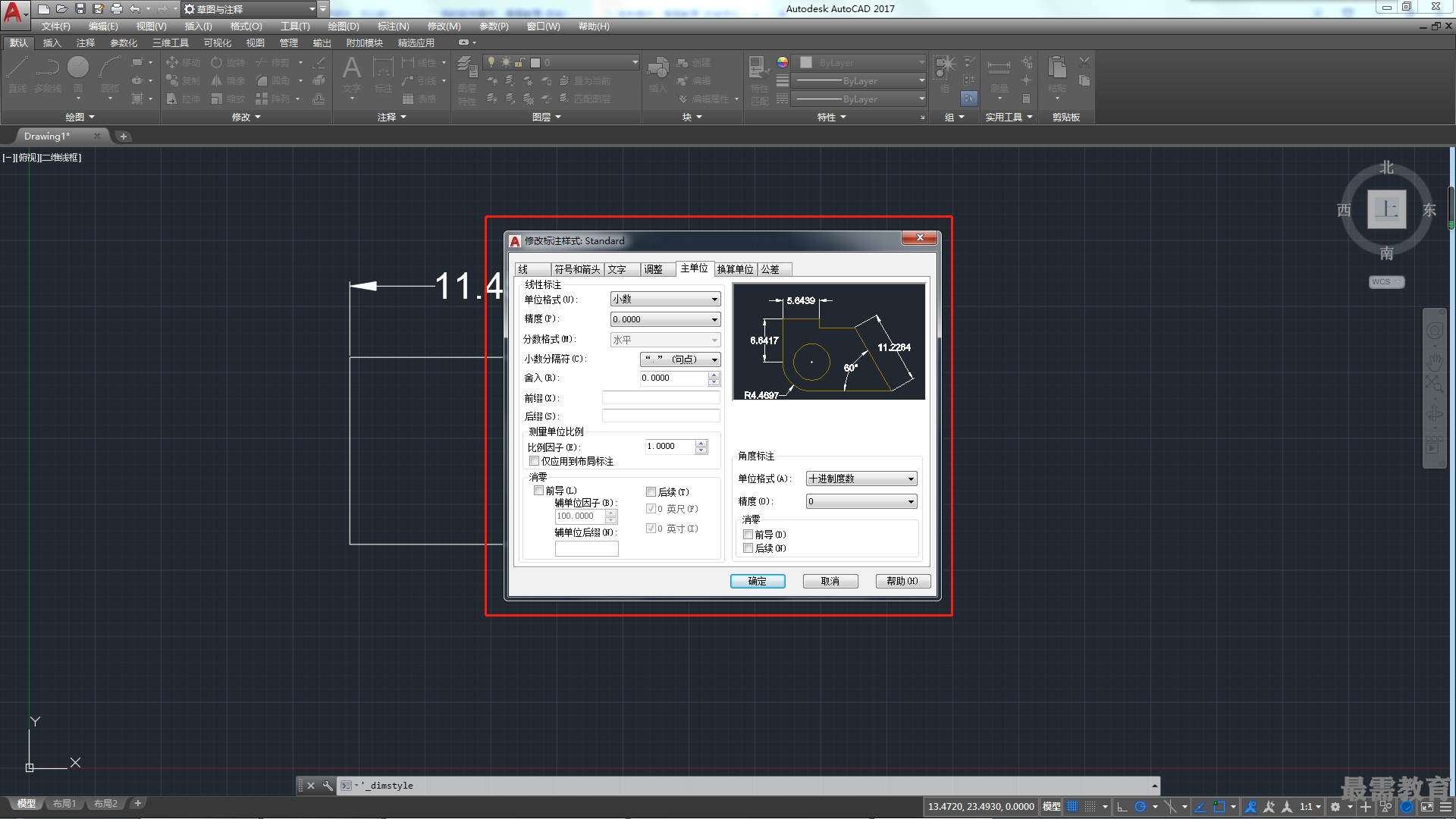

“主單位”選項卡，用于設定主標注單位的格式和精度，并設定標注文字的前綴和后綴。如圖所示。

1.線性標注

該選項組用于設定線性標注的格式和精度。

?單位格式：設定除角度之外的所有標注類型的當前單位格式。

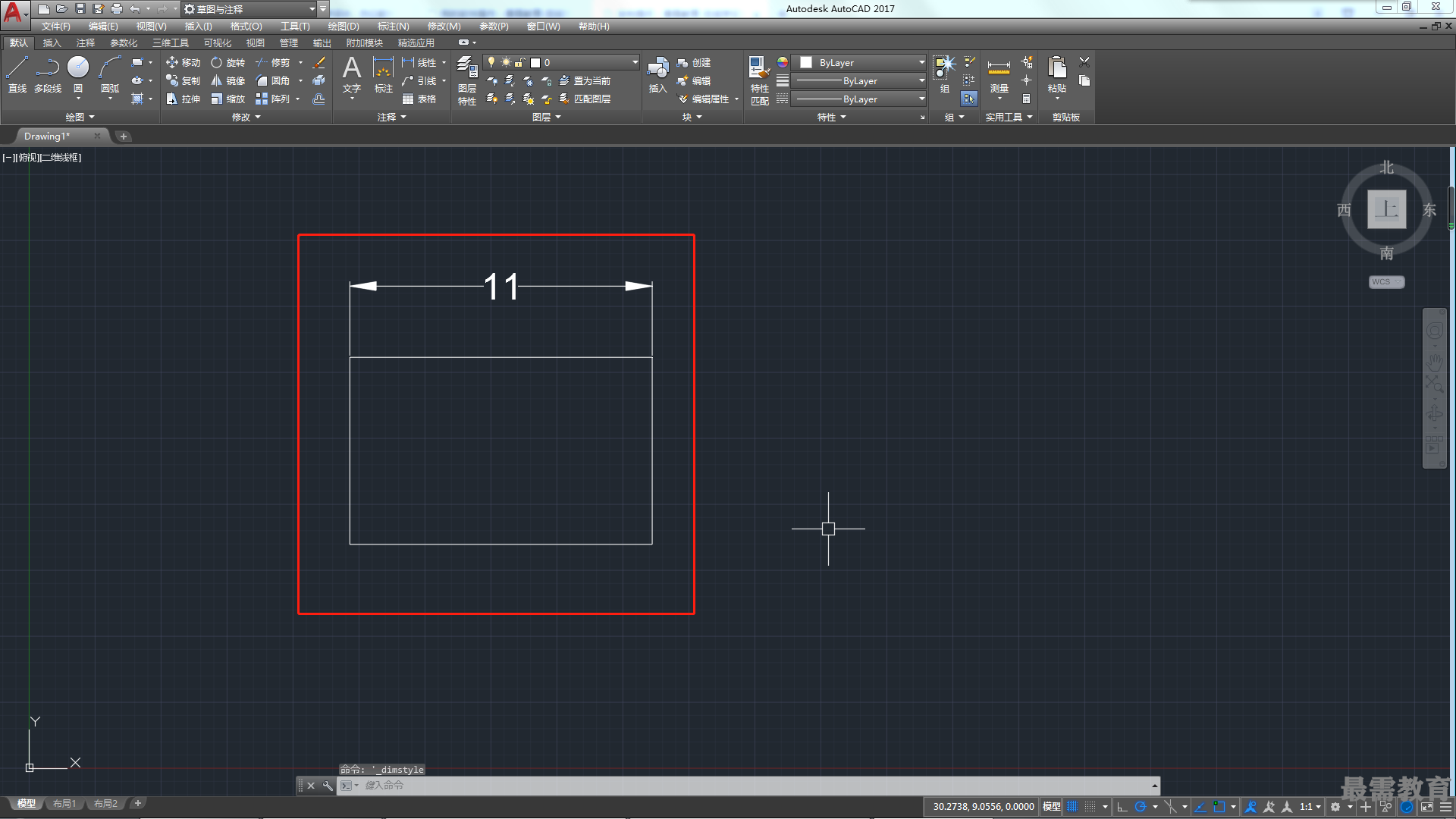

?精度：顯示和設定標注文字中的小數位數，如圖所示。

?分?jǐn)?shù)格式：設定分?jǐn)?shù)的格式。只有當單位格式為“分?jǐn)?shù)”時，此選項才可用。

?舍入：為除“角度”之外的所有標注類型設置標注測量值的舍入規則。如果輸入0.25,則所有標注距離都以0.25為單位進行舍入。如果輸入1.0,則所有標注距離都將舍入為最接近的整數。小數點后顯示的位數取決于“精度”設置。

?前綴：在標注文字中包含前綴?？梢暂斎胛淖只蚴褂每刂拼a顯示特殊符號。

?后綴：在標注文字中包含后綴。可以輸入文字或使用控制代碼顯示特殊符號。

2.測量單位選項組

該選項組用于定義線性比例選項，并控制該比例因子是否僅用于布局標注。

3.消零

該選項組用于控制是否禁止輸出前導零和后續零以及零英尺和零英寸部分。

?前導：不輸出所有十進制標注中的前導零。

?輔單位因子：將輔單位的數量設定為一個單位。它用于在距離小于一個單位時以輔單位為單位計算標注距離。

?輔單位后綴：在標注值子單位中包含后綴?？梢暂斎胛淖只蚴褂每刂拼a顯示特殊符號。

?0英尺：如果長度小于一英尺，則消除英尺-英寸標注中的英尺部分。

?0英寸：如果長度為整英尺數，則消除英尺-英寸標注中的英尺部分。

4.角度標注

該選項組用于顯示和設定角度標注的當前角度格式。
