AutoCAD 2017:設置公差

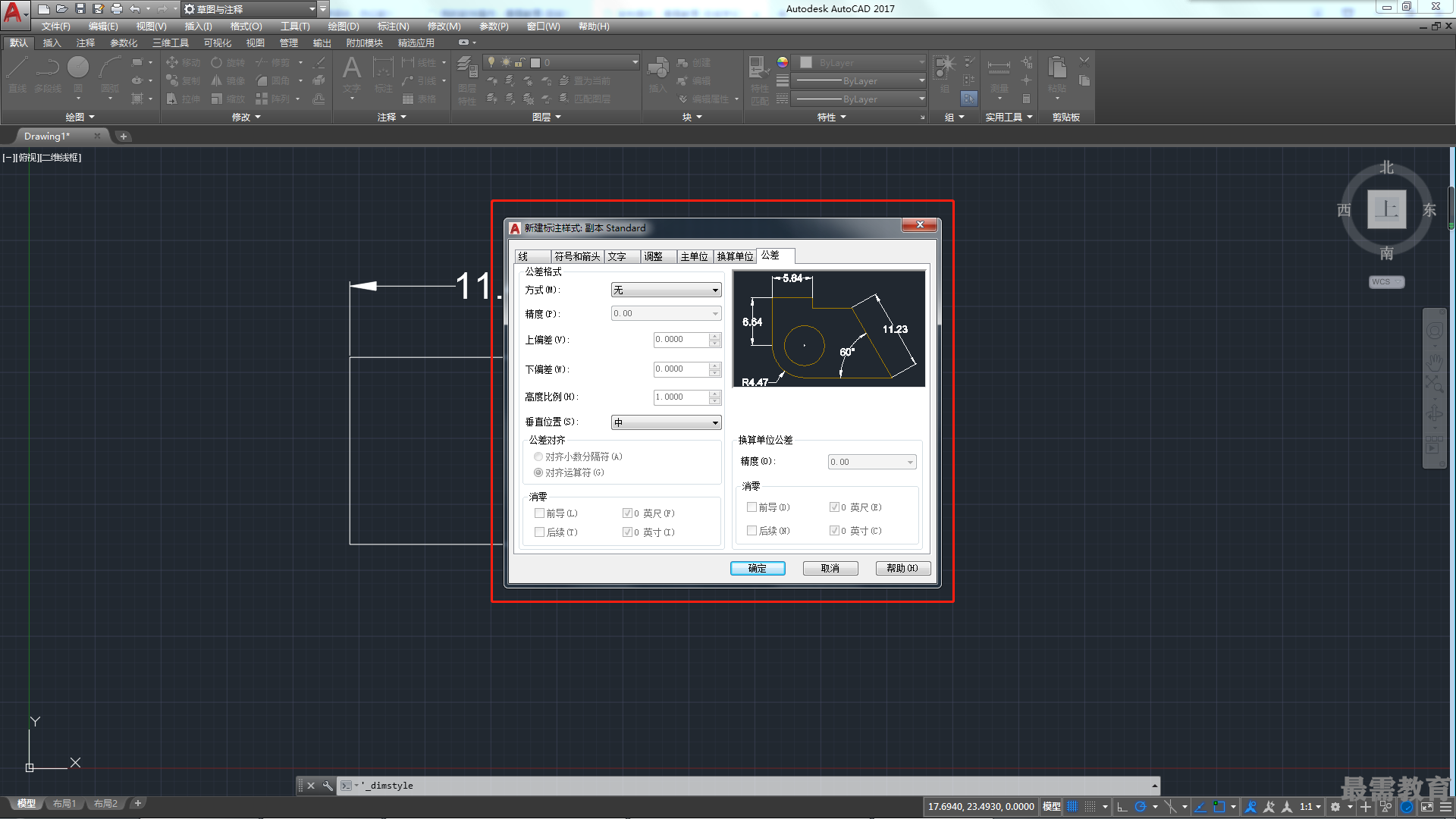

在“公差”選項卡中，可以設置指定標注文字中公差的顯示及格式，如圖所示。

1.公差格式

該選項組用于設置公差的方式、精度、公差值、公差文字的高度與對齊方式等。

?方式：設定計算公差的方法。

其中，“無”表示不添加公差。

“對稱”表示公差的正負偏差值相同，如圖所示。

“極限偏差”表示公差的正負偏差值不相同，如圖所示。

“極限尺寸”表示公差值合并到尺寸值中，并且將上界顯示在下界的上方，如圖所示。

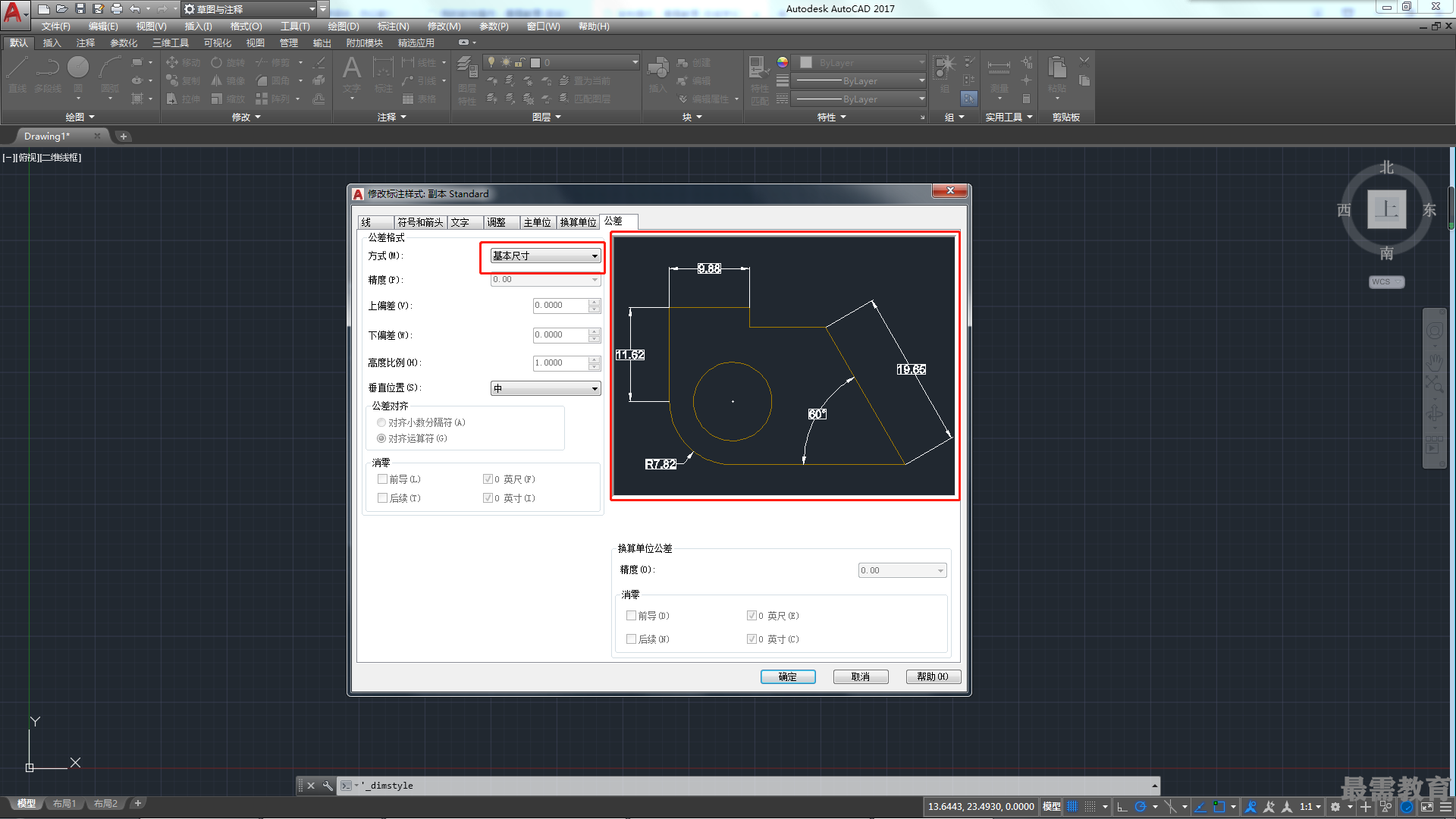

“基本尺寸”表示創建基本標注，這將在整個標注范圍周圍顯示一個框，如圖所示。

?精度：設定小數位數。

?上偏差：設定最大公差或上偏差。如果在“方式”中選擇“對稱”，則此值將用于公差。

?下偏差：設定最小公差或下偏差。

?垂直位置：控制對稱公差和極限公差的文字對正。

2.消零

該選項組用于控制是否顯示公差文字的前導零和后續零。

3.換算單位公差

該選項組用于設置換算單位公差的精度和消零。
