AutoCAD 2017中線性標注

在AutoCAD 2017中，可以通過以下方法執行“線性”標注命令。

?執行“標注>線性”命令。

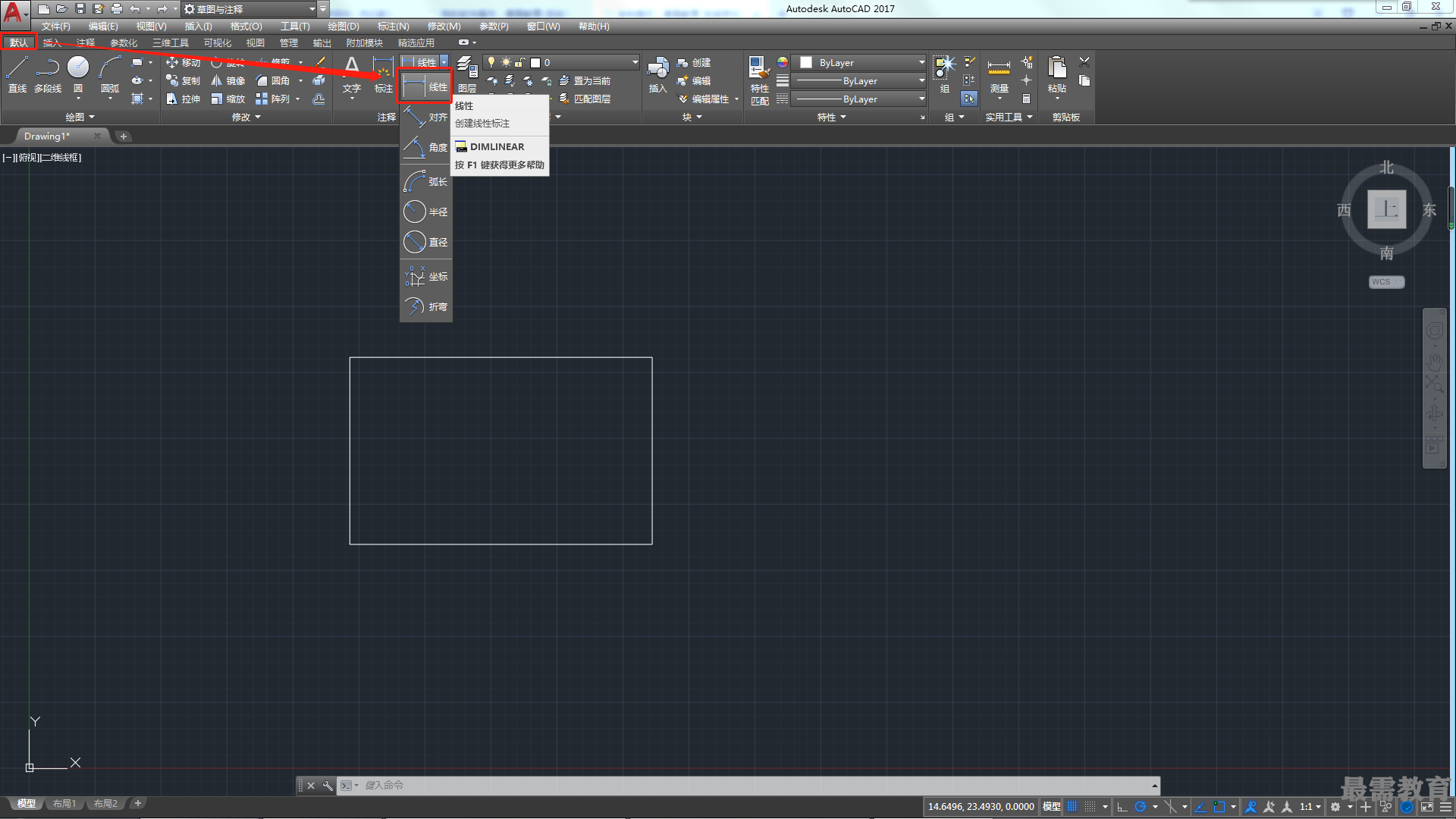

?在“默認”選項卡的“注釋”面板中單擊“線性”按鈕。

?在“注釋”選項卡的“標注”面板中單擊“線性”按鈕。

?在命令行中輸入快捷命令DIM,然后按回車鍵。

執行“線性”標注命令后，命令行提示內容如下。

命令：_dimlinear

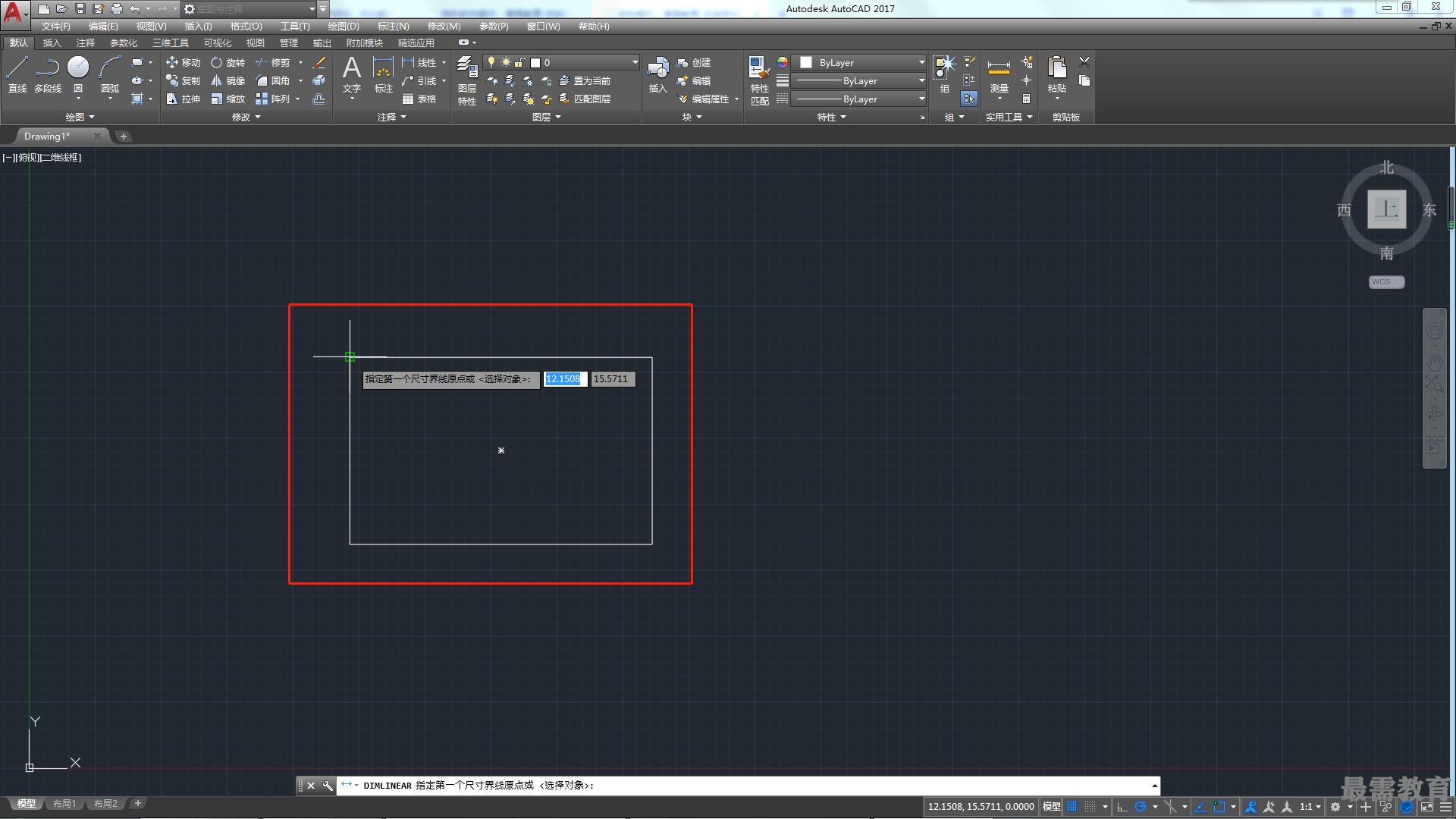

指定第一個尺寸界線原點或 <選擇對象〉：

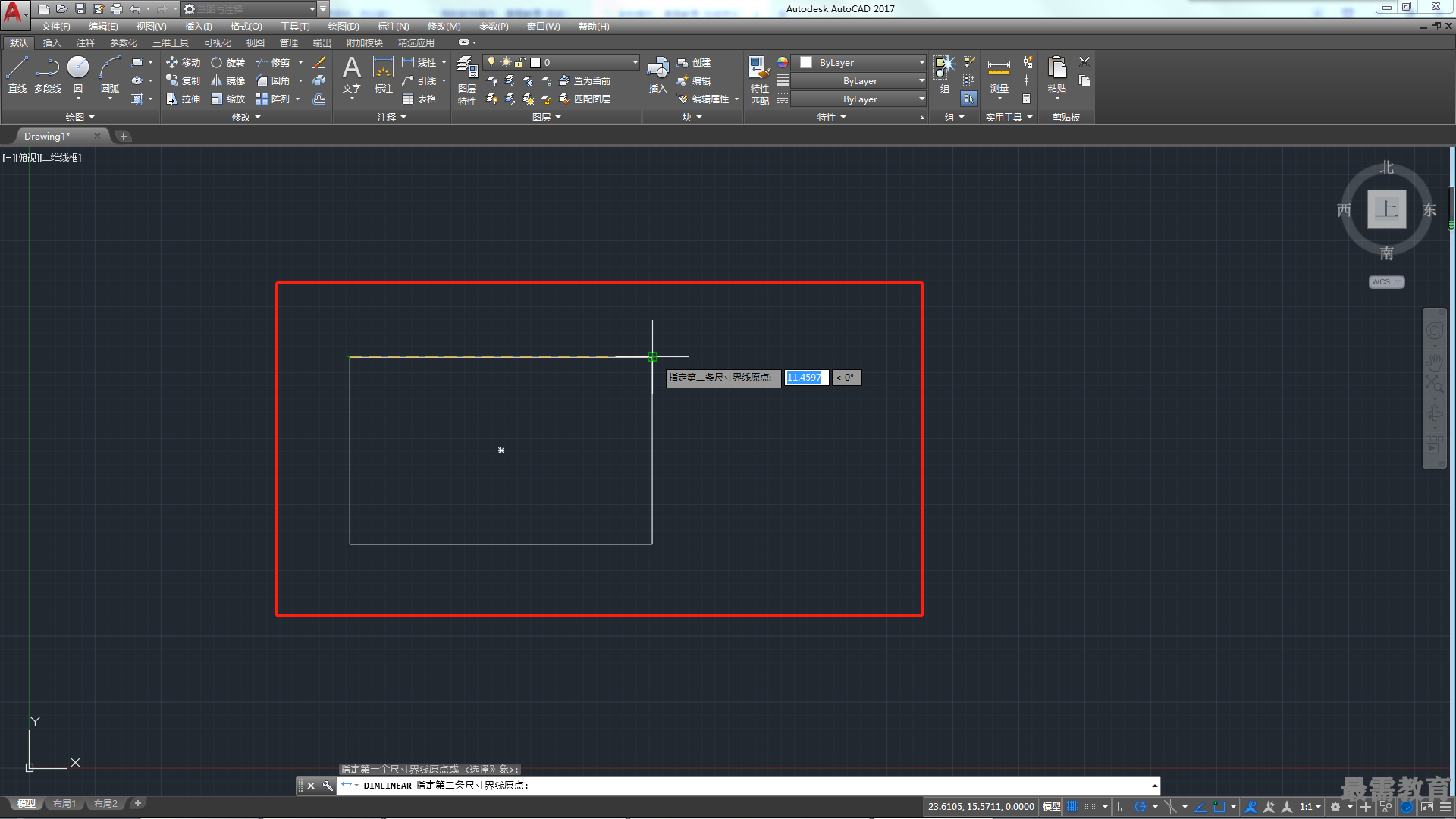

指定第二條尺寸界線原點：

指定尺寸線位置或[多行文字（M)/文字（T)/角度（A)/水平（H)/垂直（V)/旋轉（R)]:

標注文字=

其中，命令行中各選項的含義介紹如下。

?第一條尺寸界線原點：指定第一條尺寸界線的原點之后，將提示指定第二條尺寸界線的原點。

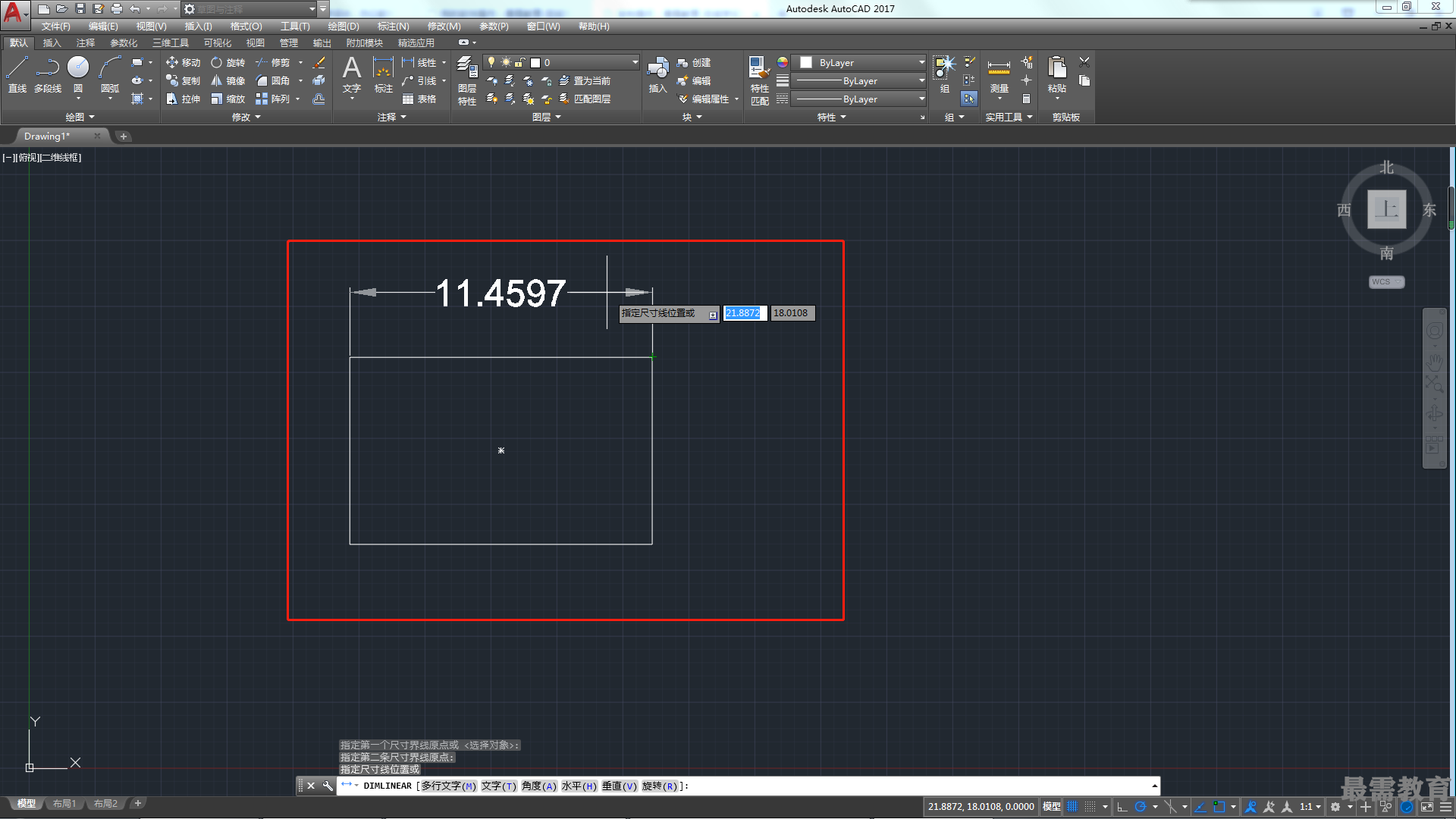

?尺寸線位置：AutoCAD使用指定點定位尺寸線并且確定繪制尺寸界線的方向。指定位置之后，將繪制標注。

?多行文字：顯示在位文字編輯器，可用它來編輯標注文字。用尖括號（< >）表示生成的測量值。要給生成的測量值添加前綴或后綴，請?jiān)诩饫ㄌ柷昂筝斎肭熬Y或后綴。

?文字：在命令提示下，自定義標注文字。生成的標注測量值顯示在尖括號中。要包括生成的測量值，請用尖括號（<>)表示生成的測量值。如果標注樣式中未打開換算單位，可以通過輸入方括號（[])來顯示換算單位。

?角度：用于設置標注文字（測量值）的旋轉角度。

?水平/垂直：用于標注水平尺寸和垂直尺寸。選擇這兩個選項時，可以直接確定尺寸線的位置，也可以擇其他選項來指定標注的標注文字內容或者標注文字的旋轉角度。

?旋轉：用于放置旋轉標注對象的尺寸線。

?選擇對象：在選擇對象之后，自動確定第一條和第二條尺寸界線的原點。對多段線和其他可分解對象僅標注獨立的直線段和圓弧段。不能選擇非統一比例縮放塊參照中的對象。
