AutoCAD 2017中角度標注

在AutoCAD 2017中，可以通過以下方法執行“角度”標注命令。

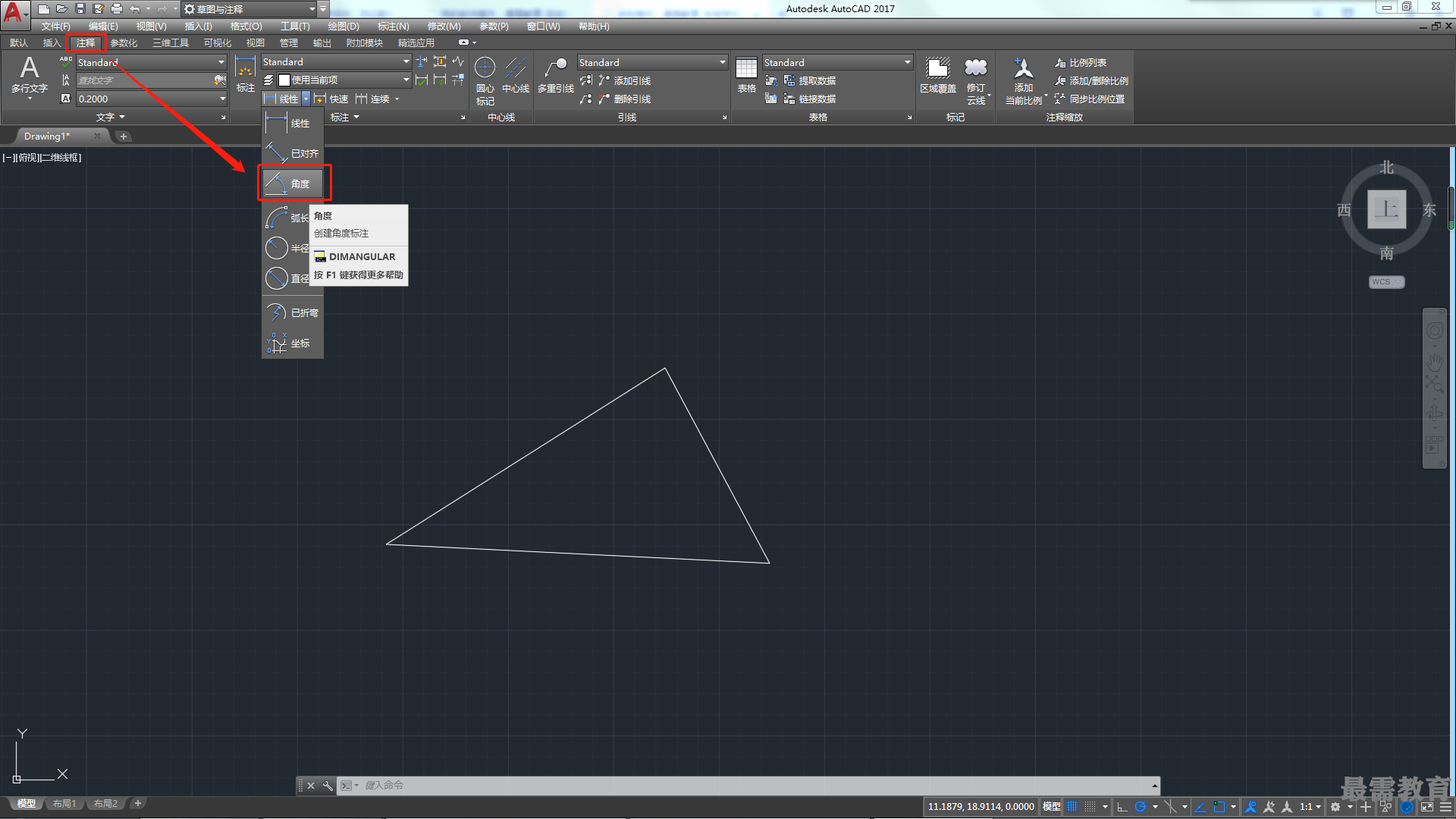

?執行“標注>角度”命令。

?在“注釋”選項卡的“標注”面板中單擊“角度”按鈕。

?在命令行中輸入快捷命令DAN,然后按回車鍵。

執行“角度”標注命令后，命令行提示內容如下。

命令：_dimangular

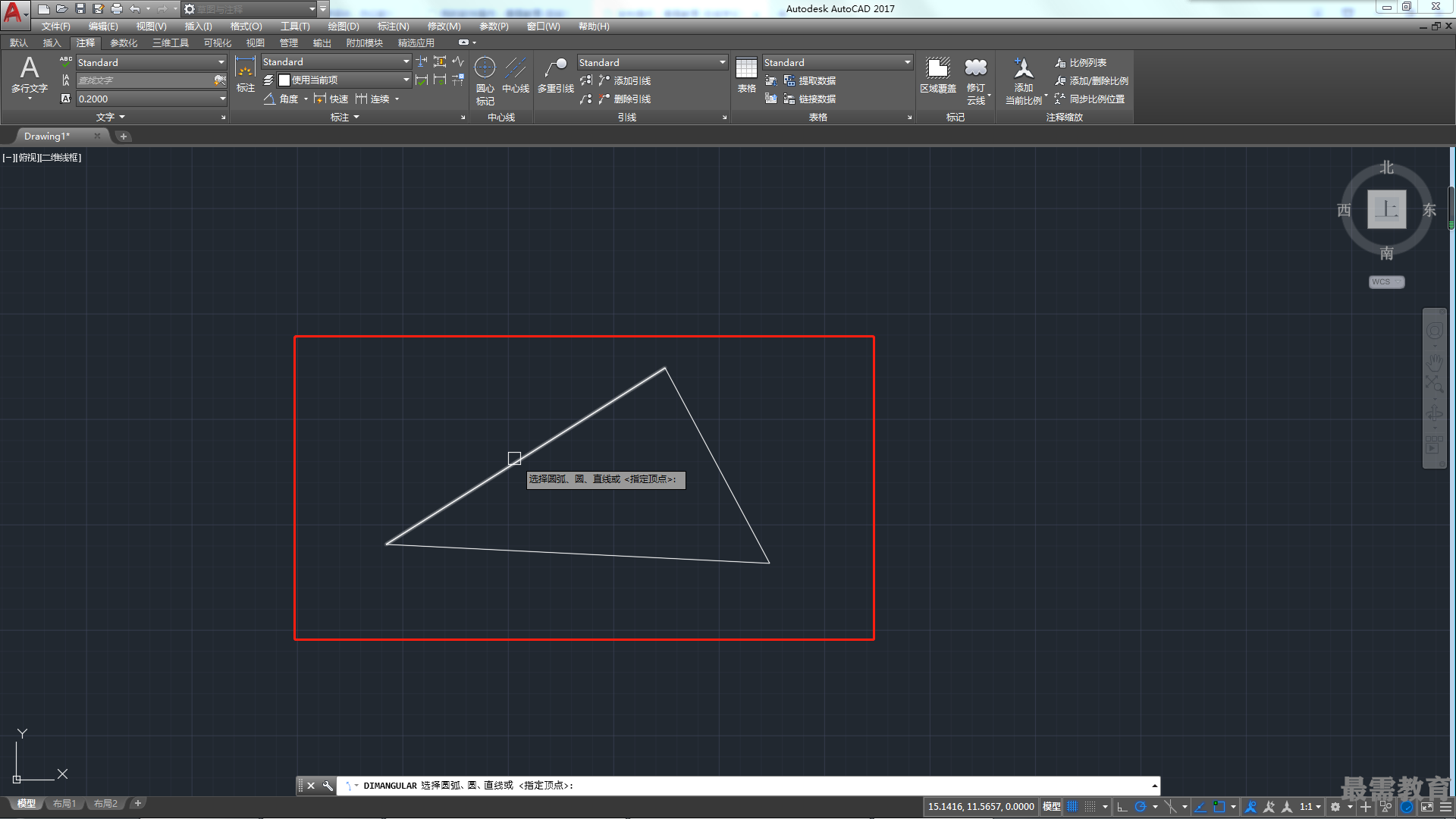

選擇圓弧、圓、直線或〈指定頂點〉：

?選擇圓?。菏褂眠x定圓弧上的點作為三點角度標注的定義點。圓弧的圓心是角度的頂點，圓弧端點成為尺寸界線的原點。

?選擇圓：系統自動把該拾取點作為角度標注的第二條尺寸界線的起始點。

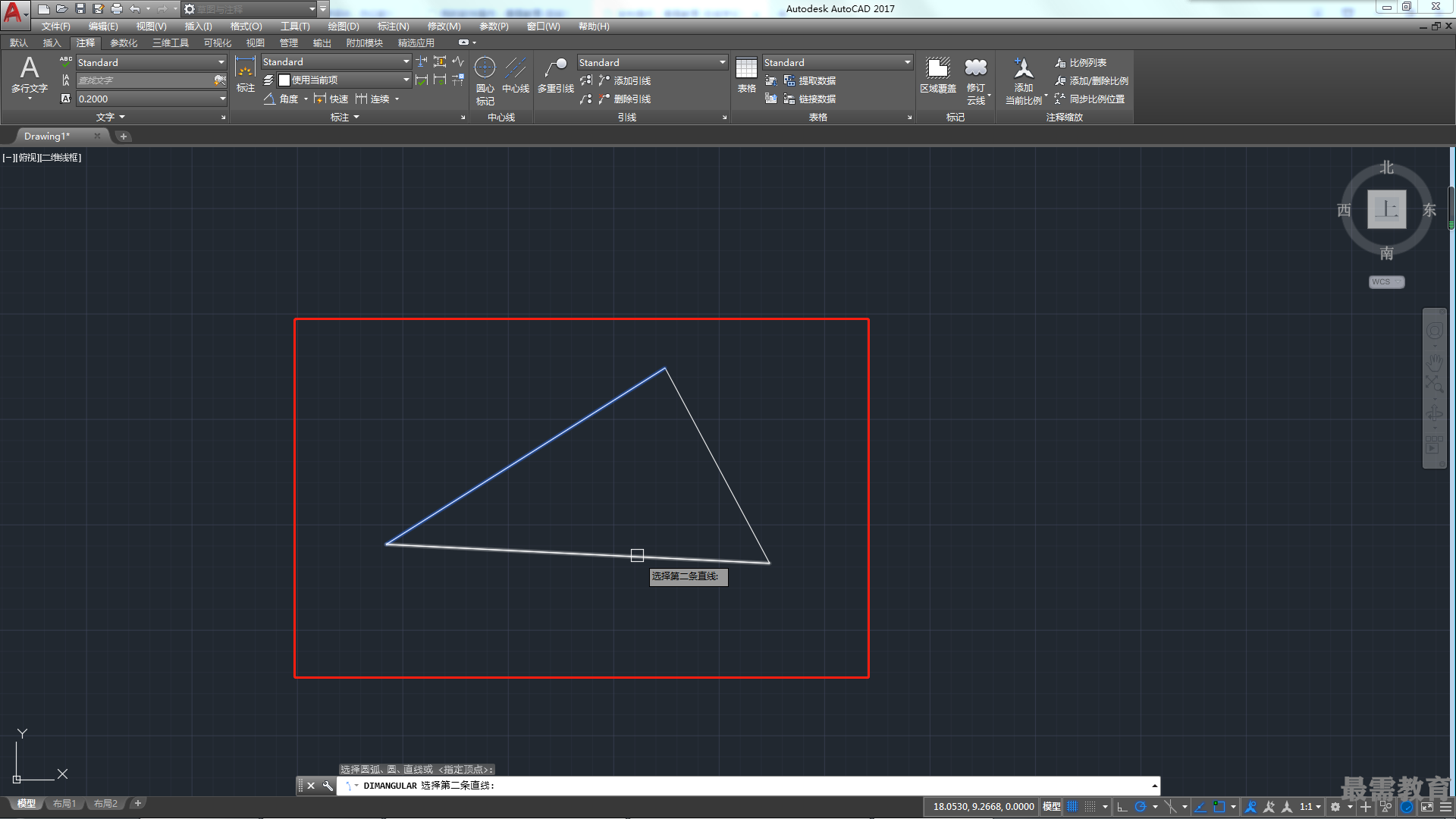

?選擇直線：用兩條直線定義角度。程序通過將每條直線作為角度的矢量，將直線的交點作為角度頂點來確定角度。尺寸線跨越這兩條直線之間的角度。如果尺寸線與被標注的直線不相交，將根據需要添加尺寸界線，以延長一條或兩條直線。圓弧總是小于180°。

?指定三點：創建基于指定三點的標注。角度頂點可以同時為一個角度端點。如果需要尺寸界線，那么角度端點可用作尺寸界線的原點。
