AutoCAD 2017中坐標標注

提問人:卓娟發布時間:2021-01-19
在AutoCAD 2017中,可以通過以下方法執行“坐標”標注命令。

?執行“標注>坐標”命令。

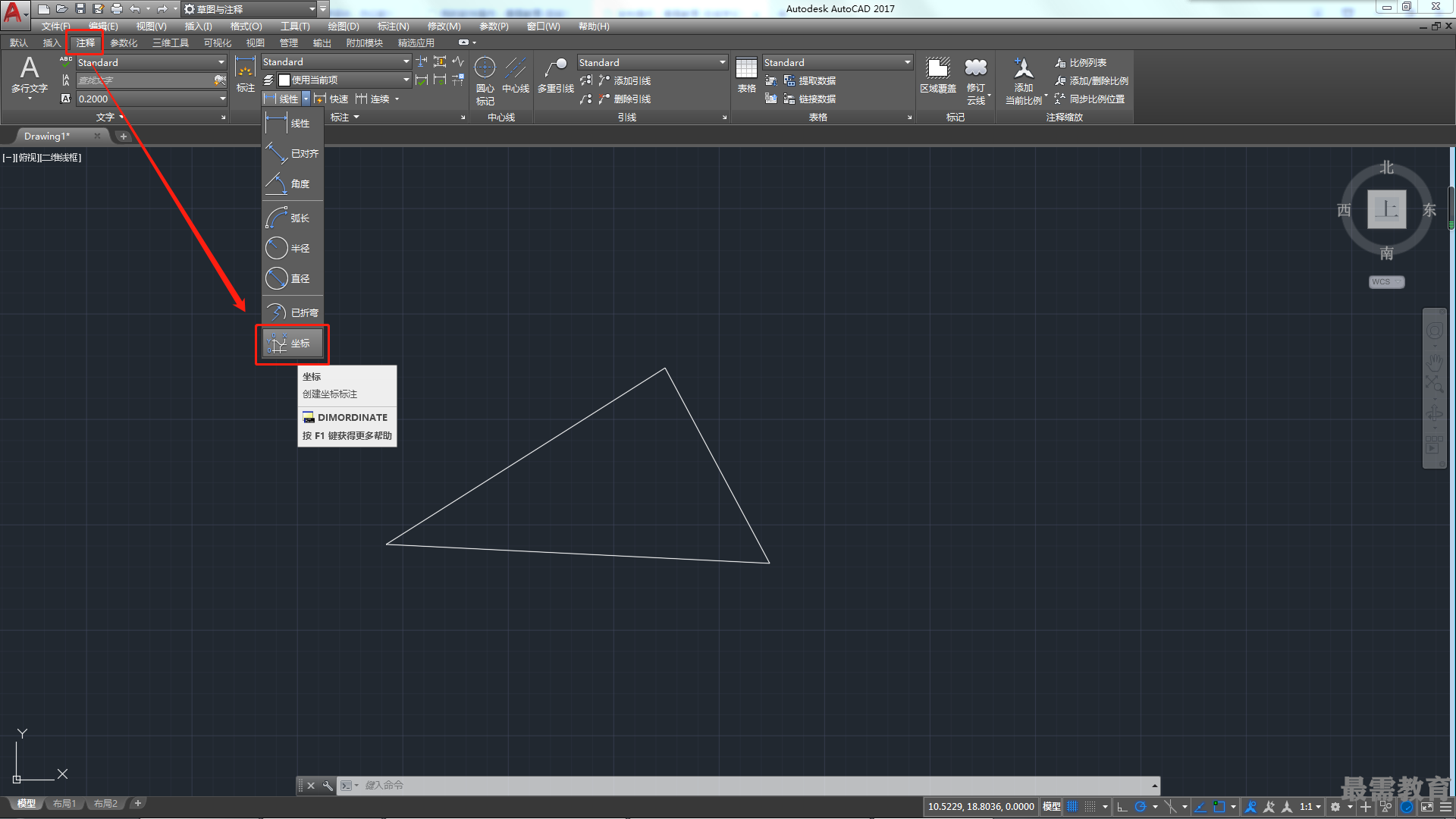

?在“注釋”選項卡的“標注”面板中單擊“坐標”按鈕。


?在命令行中輸入快捷命令DAN,然后按回車鍵。

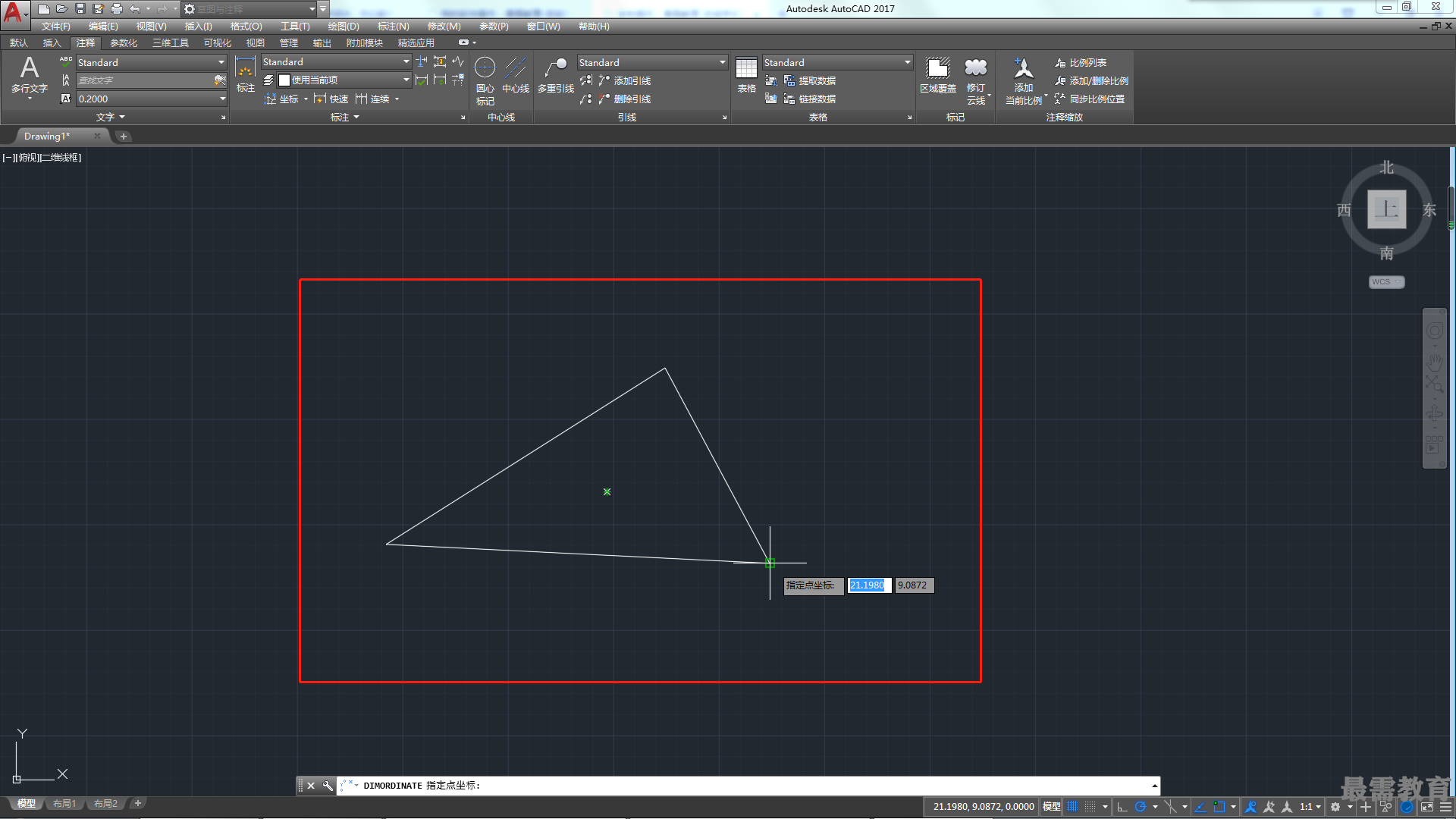

執行“坐標”標注命令后,命令行提示內容如下。

命令:_dimordinate

指定點坐標:

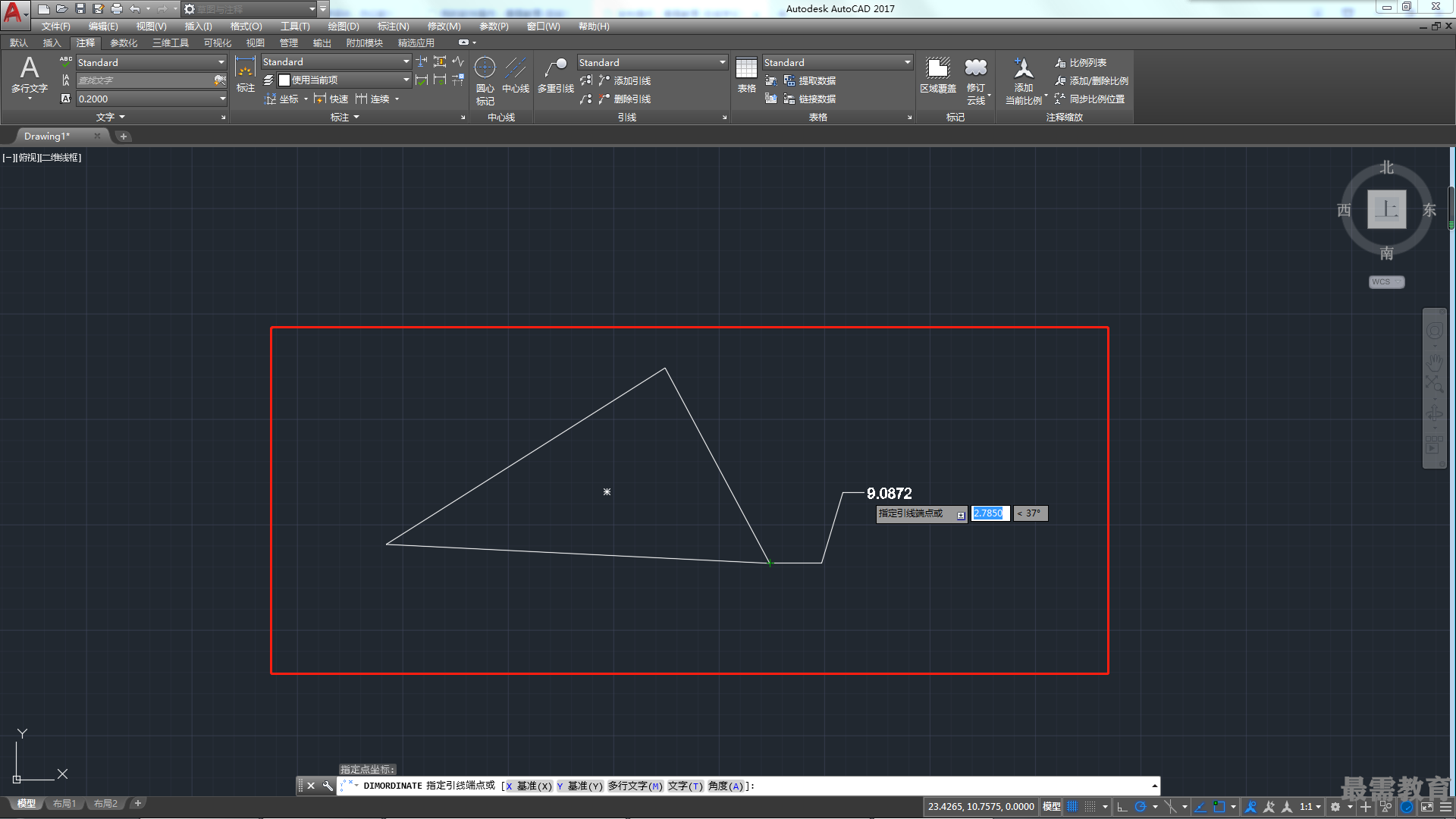

指定引線端點或[X基準(X)/Y基準(Y)/多行文字(M)/文字(T)/角度(A)]:

標注文字=


其中,命令行中主要選項含義介紹如下。

?指定引線端點:使用點坐標和引線端點的坐標差可確定它是X坐標標注還是Y坐標標注。如果Y坐標的坐標差較大,標注就測量X坐標,否則就測量Y坐標。

?X基準:測量X坐標并確定引線和標注文字的方向。

?Y基準:測量Y坐標并確定引線和標注文字的方向。
