AutoCAD 2017中快速標注

在AutoCAD 2017中，可以通過以下方法執行“快速標注”標注命令。

?執行“標注>快速標注”命令。

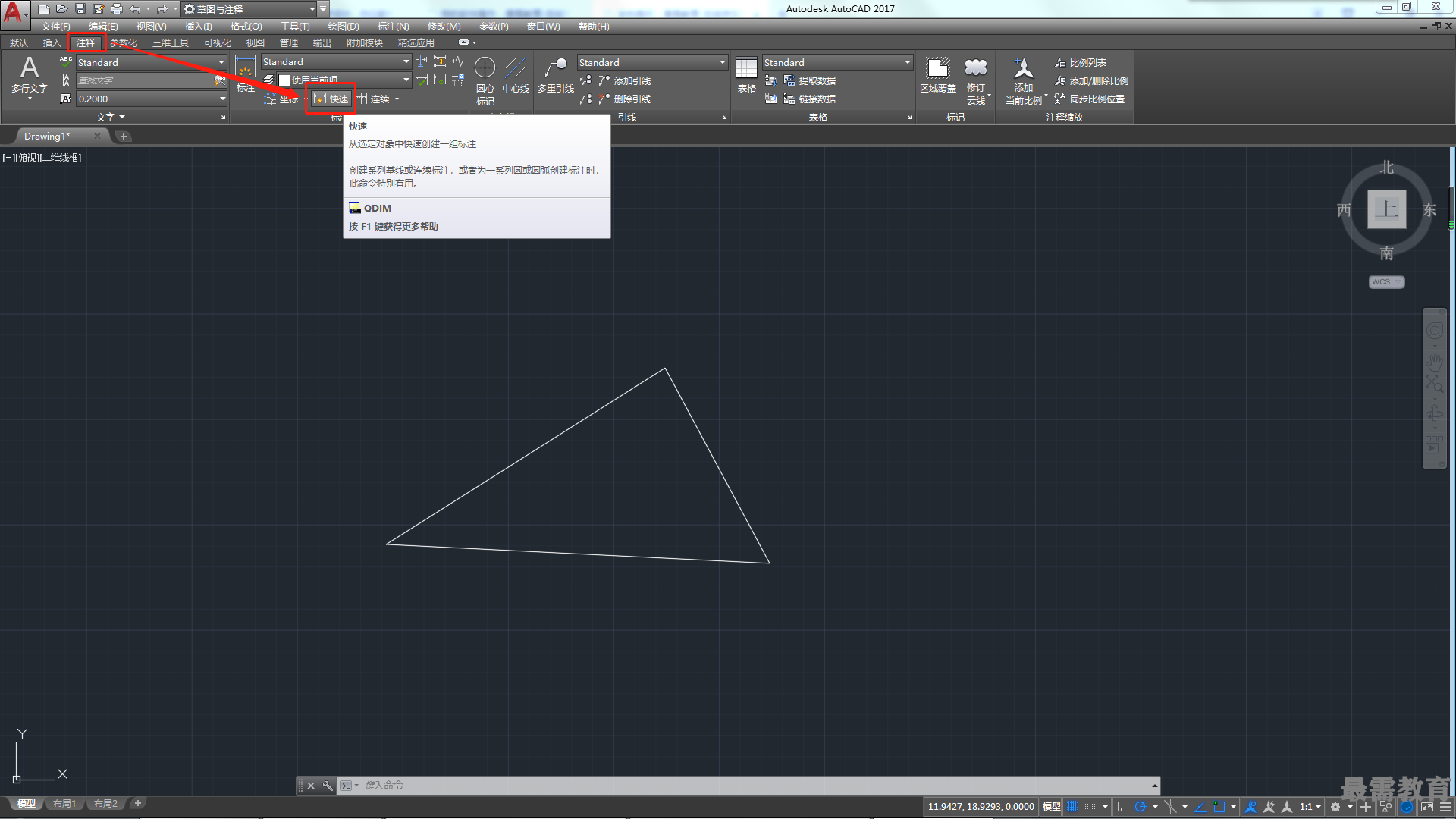

?在“注釋”選項卡的“標注”面板中單擊“快速標注”按鈕。

?在命令行中輸入快捷命令QDIM，然后按回車鍵。

執行“快速標注”標注命令后，命令行提示內容如下。

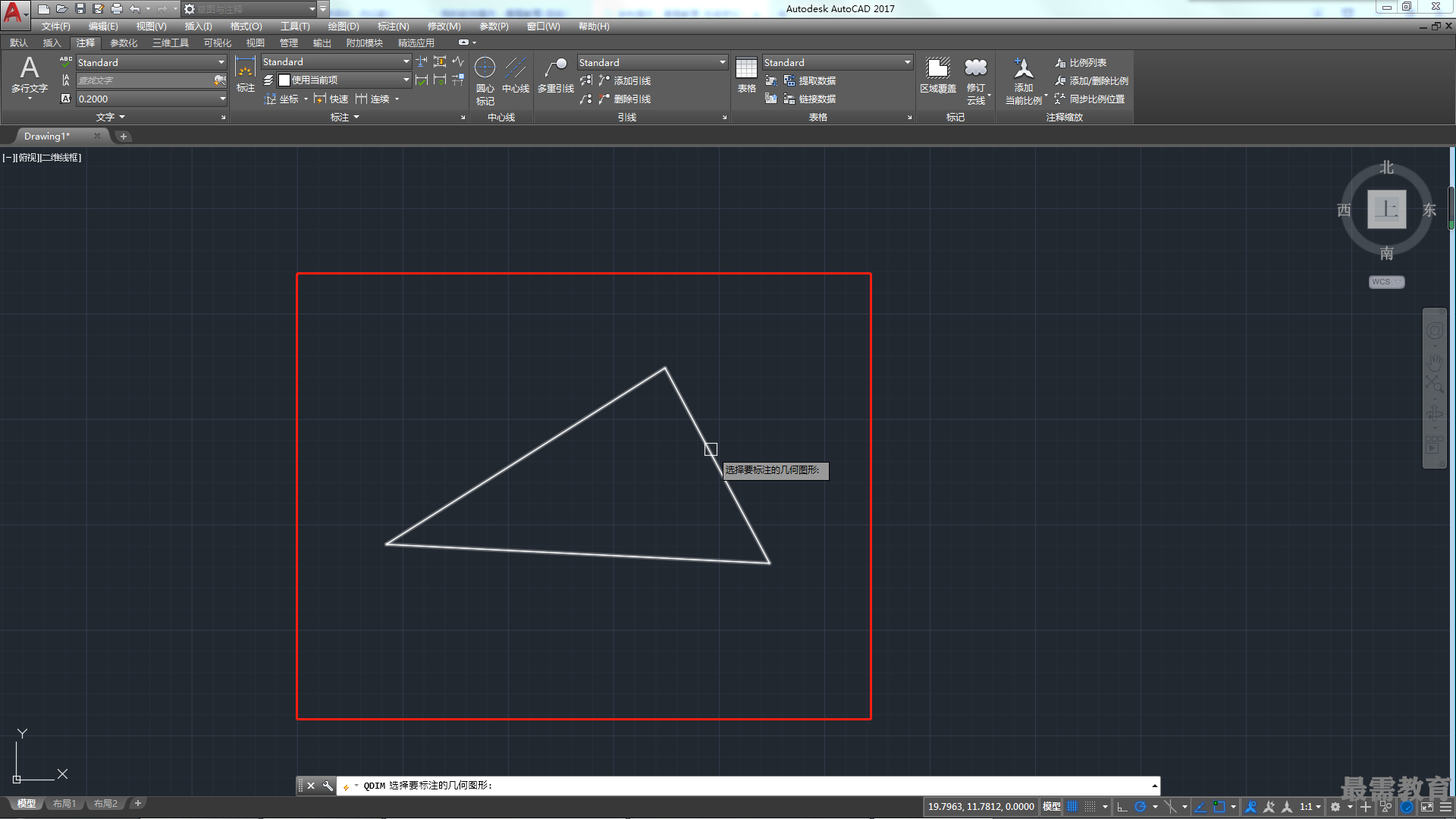

選擇要標注的幾何圖形：

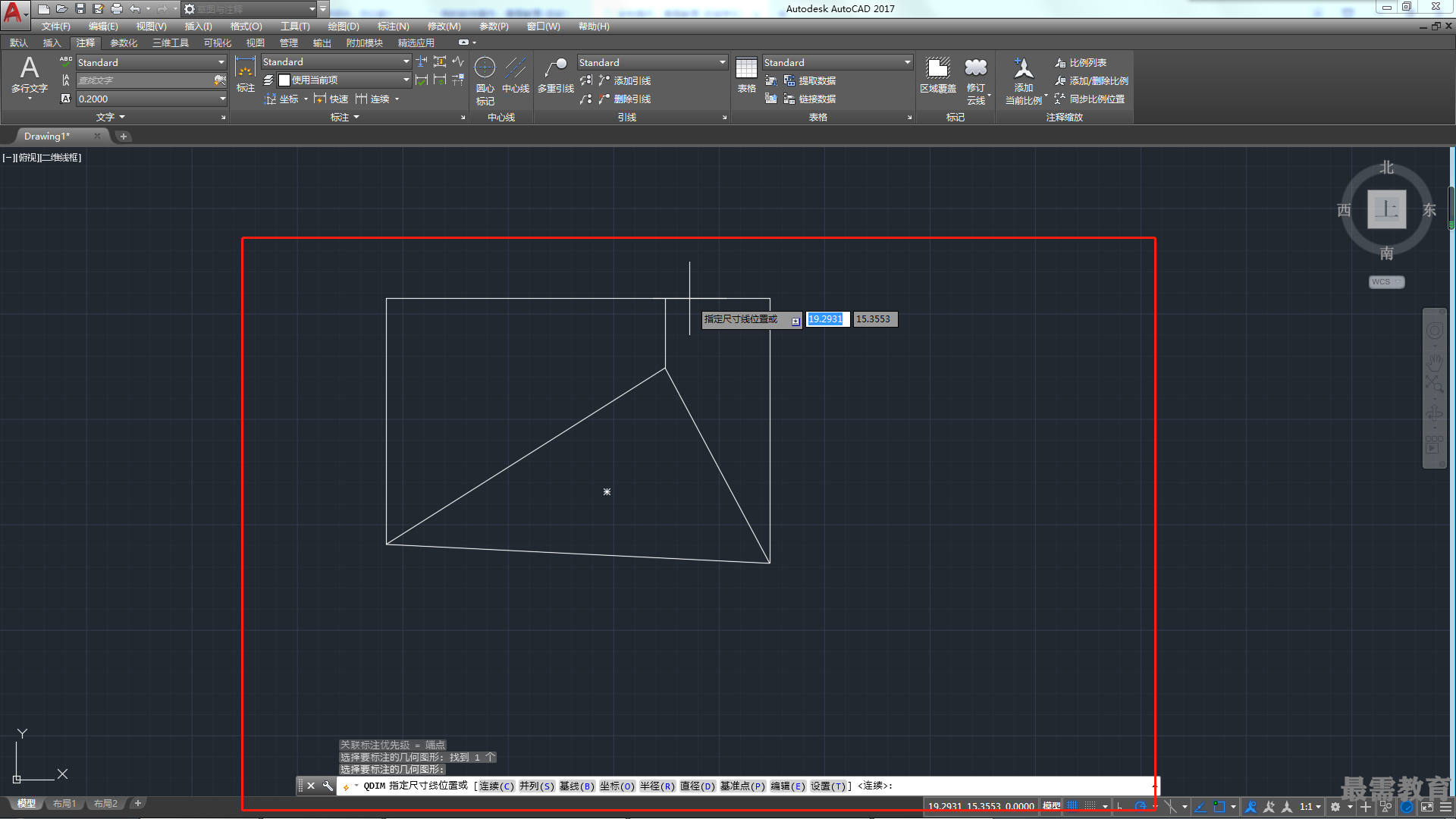

指定尺寸線位置或[連續（C)/并列（S)/基線（B)/坐標（O)/ 半徑(R)/直徑(D)/基準點（P）/編輯(E)/設置(T)]〈半徑〉:

其中，命令行中主要選項含義介紹如下。

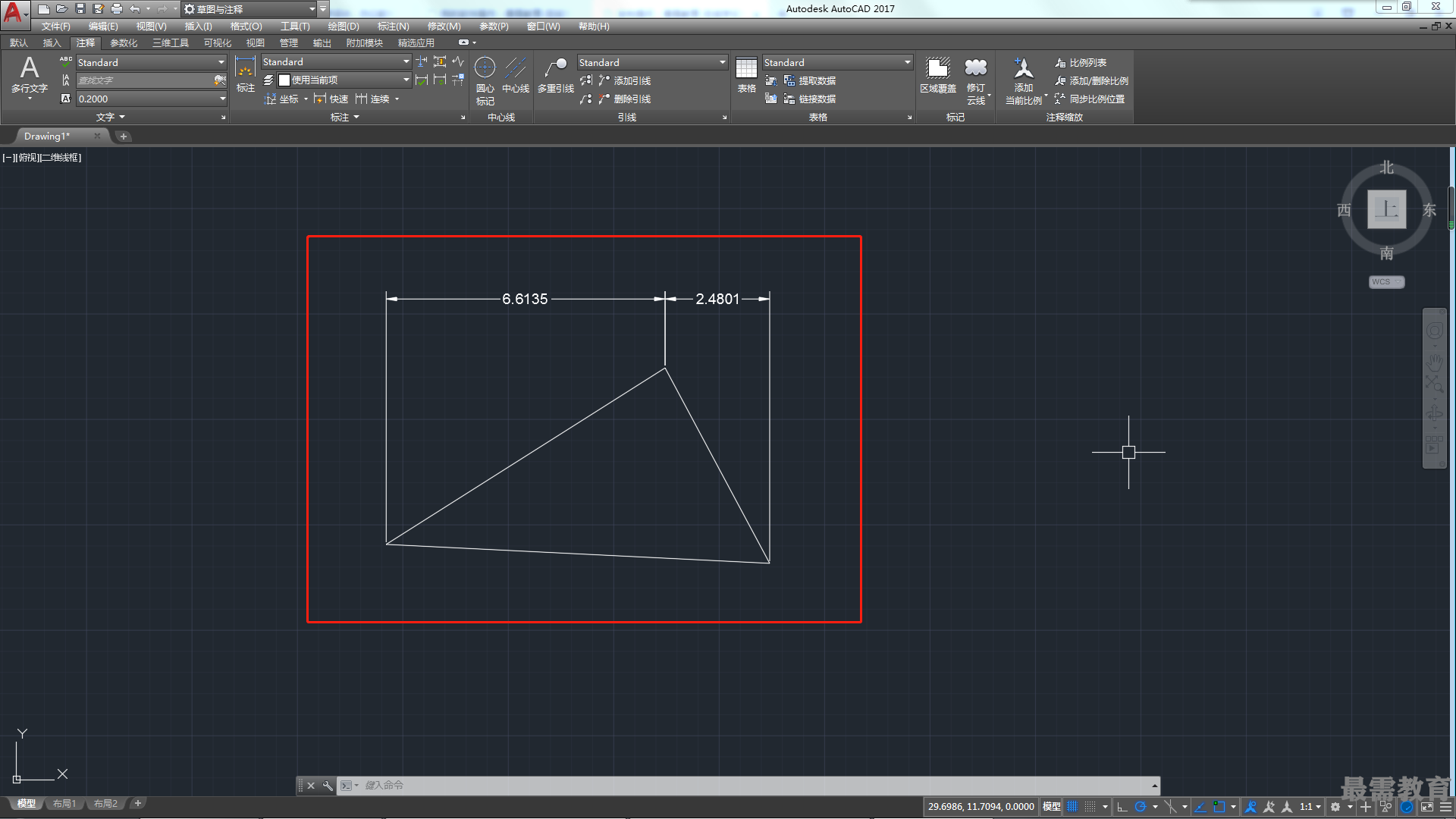

?連續：創建一系列連續標注，其中線性標注線端對端地沿同一條直線排列。

?并列：創建一系列并列標注，其中線性尺寸線以恒定的增量相互偏移。

?基線：創建一系列基線標注，其中線性標注共享一條公用尺寸界線。

?半徑：創建一系列半徑標注，其中將顯示選定圓弧和圓的半徑值。

?直徑：創建一系列直徑標注，其中將顯示選定圓弧和圓的直徑值。

?基準點：為基線和坐標標注設置新的基準點。

?編輯：在生成標注之前，刪除出于各種考慮而選定的點位置。
