AutoCAD 2017中多重引線標注

引線對象是一條線或樣條曲線，其一端帶有箭頭或設置沒有箭頭，另一端帶有多行文字對象或塊。多重引線標注命令常用于對圖形中的某些特定對象進行說明，使圖形表達更清楚。在向AutoCAD圖形添加多重引線時，單一的引線樣式往往不能滿足設計的要求，這就需要預先定義新的引線樣式，即指定基線、引線、箭頭和注釋內容的格式，用于控制多重引線對象的外觀。

在AutoCAD 2017中，通過“標注樣式管理器”對話框可創建并設置多重引線樣式，可以通過以下方法調出該對話框。

?執行“格式>多重引線樣式”命令。

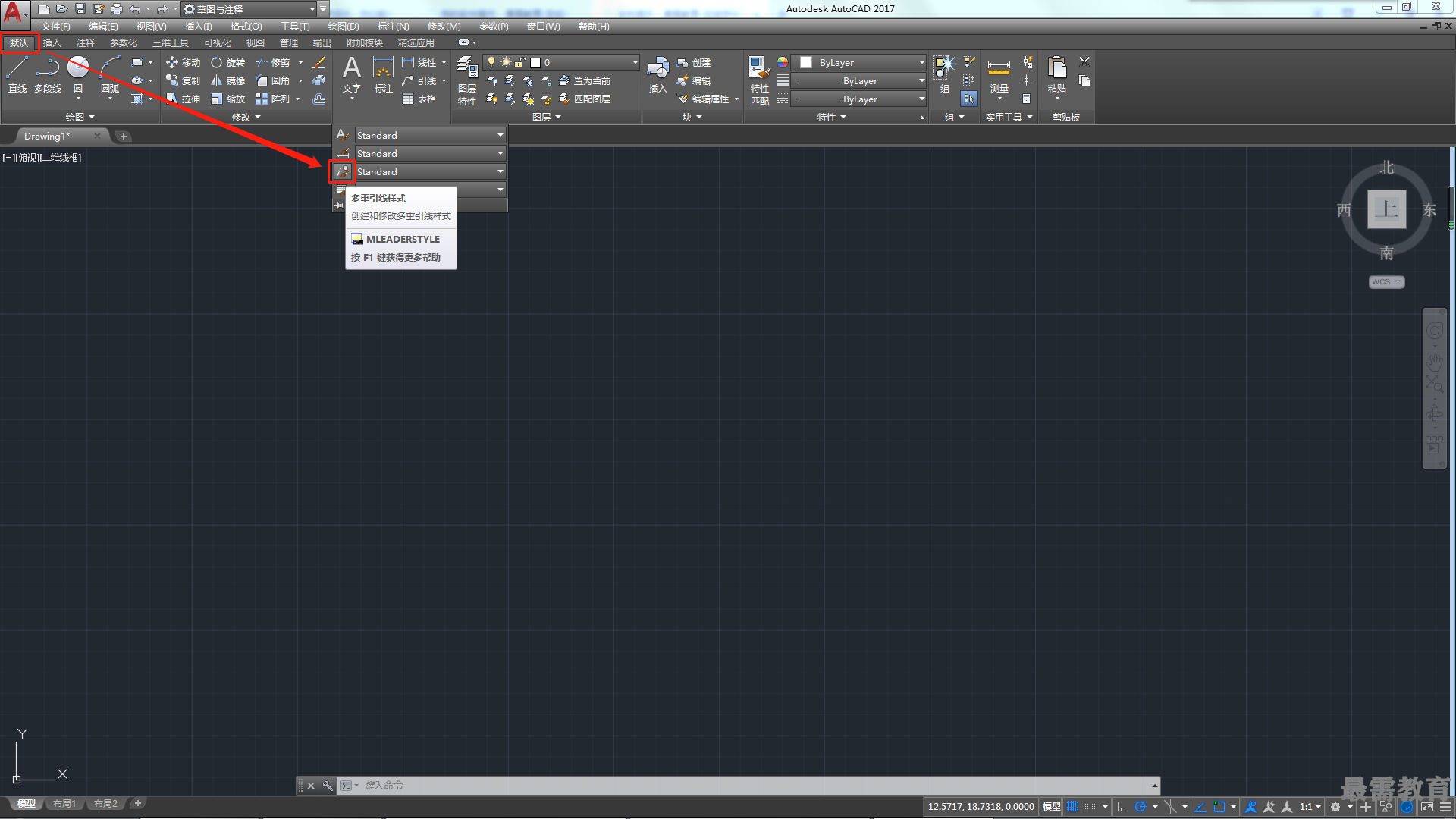

?在“默認”選項卡的“注釋”面板中單擊“多重引線樣式”按鈕。

?在“注釋”選項卡的“引線”面板中單擊右下角箭頭。

?在命令行中輸入MLEADERSTYLE命令，然后按回車鍵。

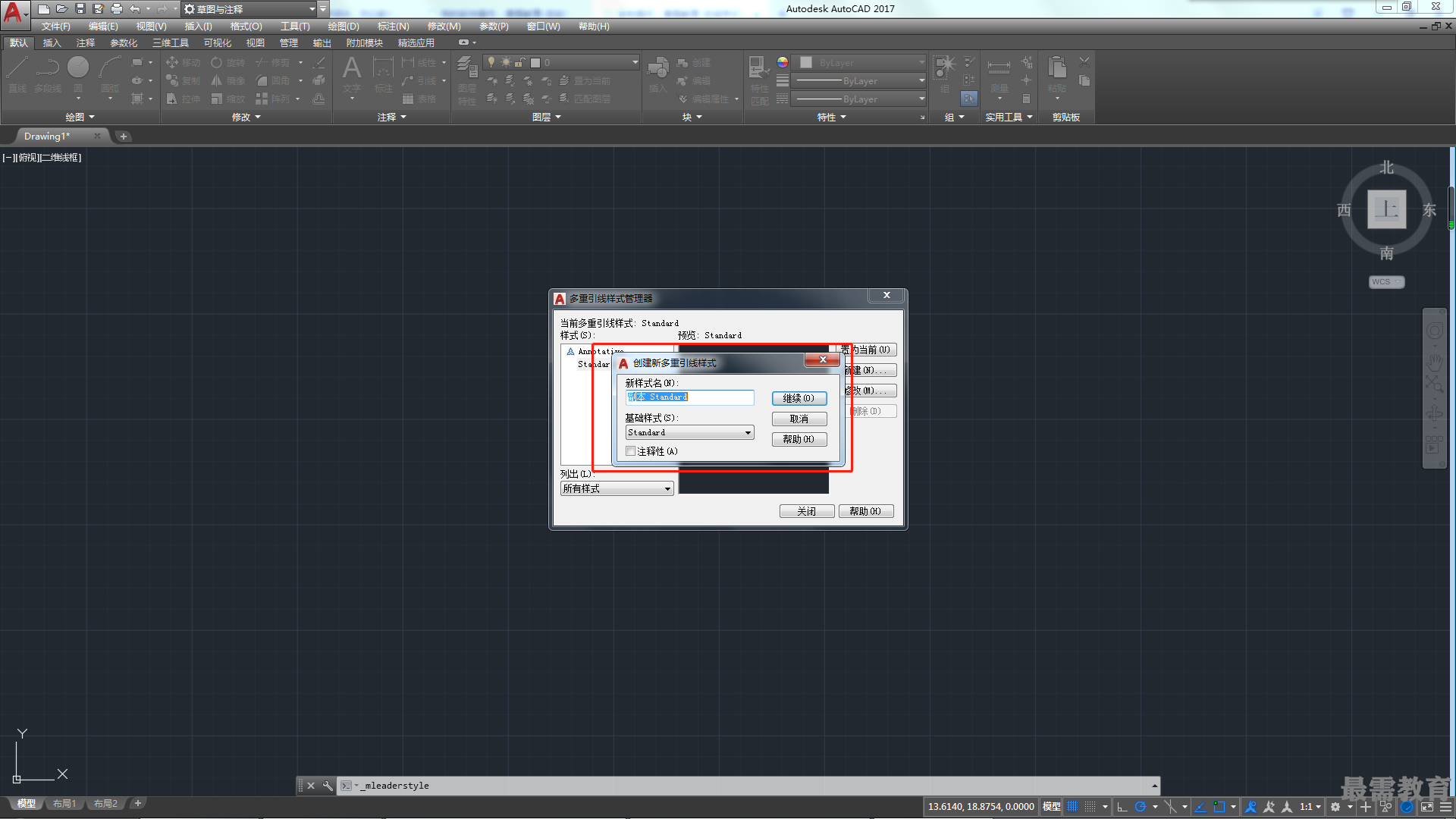

執行以上任意一種操作后，可打開如圖所示的“多重引線樣式管理器”對話框。單擊“新建”按鈕，打開“創建新多重引線樣式”對話框，從中輸入樣式名并選擇基礎樣式，如圖所示。單擊“繼續”按鈕，即可在打開的“修改多重引線樣式”對話框中對各選項卡進行詳細設置。

1.引線格式

在“修改多重引線樣式”對話框中，“引線格式”選項卡用于設置引線的類型及箭頭的形狀，如圖所示。其中各選項組的作用如下。

?常規：主要用來設置引線的類型、顏色、線型、線寬等。其中在下拉列表中可以選擇直線、樣條曲線或無選項。

?箭頭：主要用來設置箭頭的形狀和大小。

?引線打斷：主要用來設置引線打斷大小參數。

2.引線結構

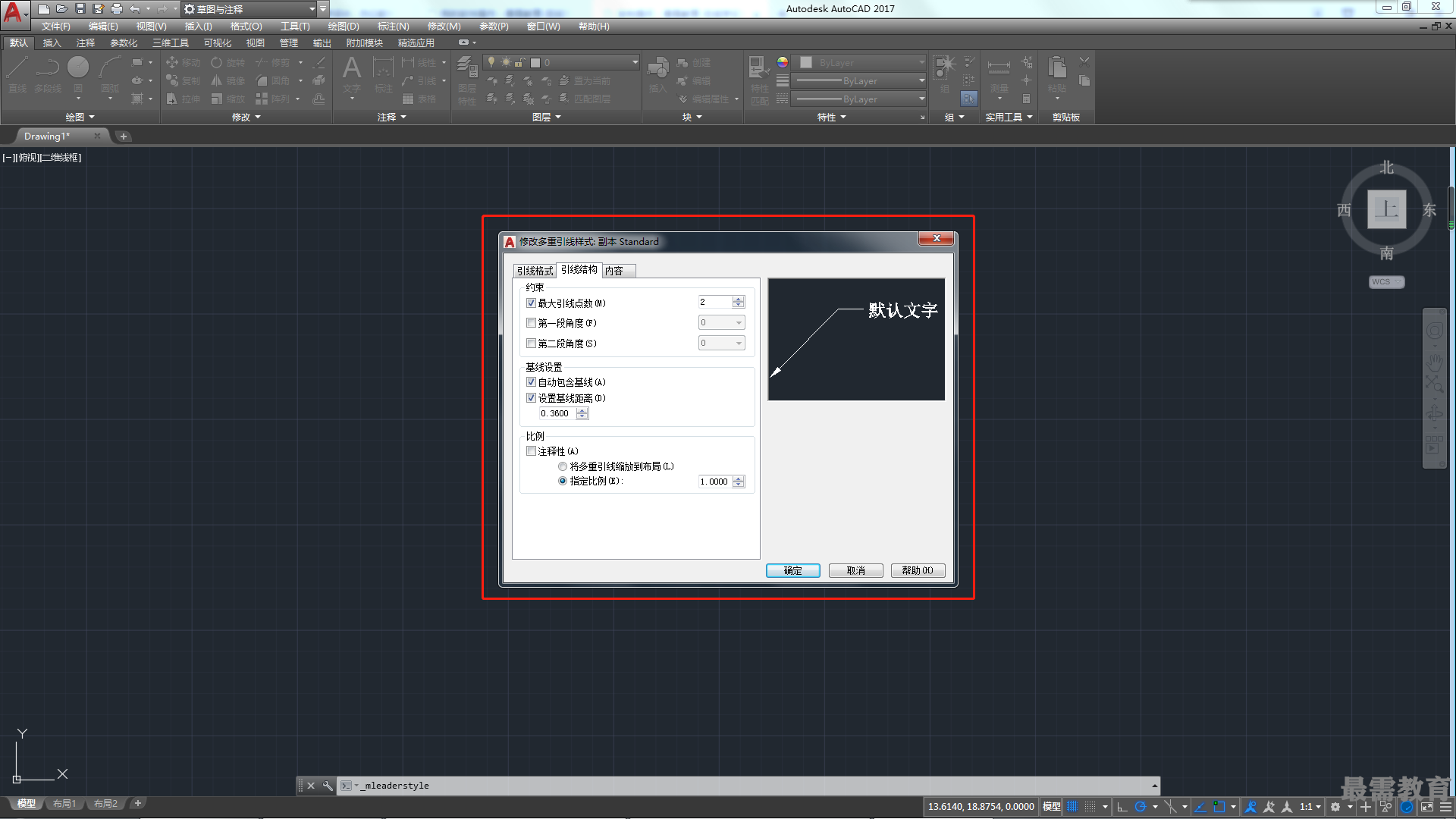

在“引線結構”選項卡中可以設置引線的段數、引線每一段的傾斜角度及引線的顯示屬性，如圖所示。其中各選項組的作用如下。

?約束：該選項組中啟用相應的復選框可指定點數目和角度值。

?基線設置：可以指定是否自動包含基線及多重引線的固定距離。

?比例：?jiǎn)⒂孟鄳?yīng)的復選框或選擇相應單選按鈕，可以確定引線比例的顯示方式。

3.內容

在“內容”選項卡中，主要用來設置引線標注的文字屬性。在引線中既可以標注多行文字，也可以在其中插入塊，這兩個類型的內容主要通過“多重引線類型”下拉列表來切換。

( 1 )多行文字

選擇該選項后，則選項卡中各選項用來設置文字的屬性，這方面與“文字樣式”對話框基本類似， 如圖所示。然后單擊“文字選項”選項組中“文字樣式”列表框右側的按鈕,可直接訪問“文字樣式”對話框，其中“引線連接”選項組用于控制多重引線的引線連接設置。引線可以水平或垂直連接。

(2)塊

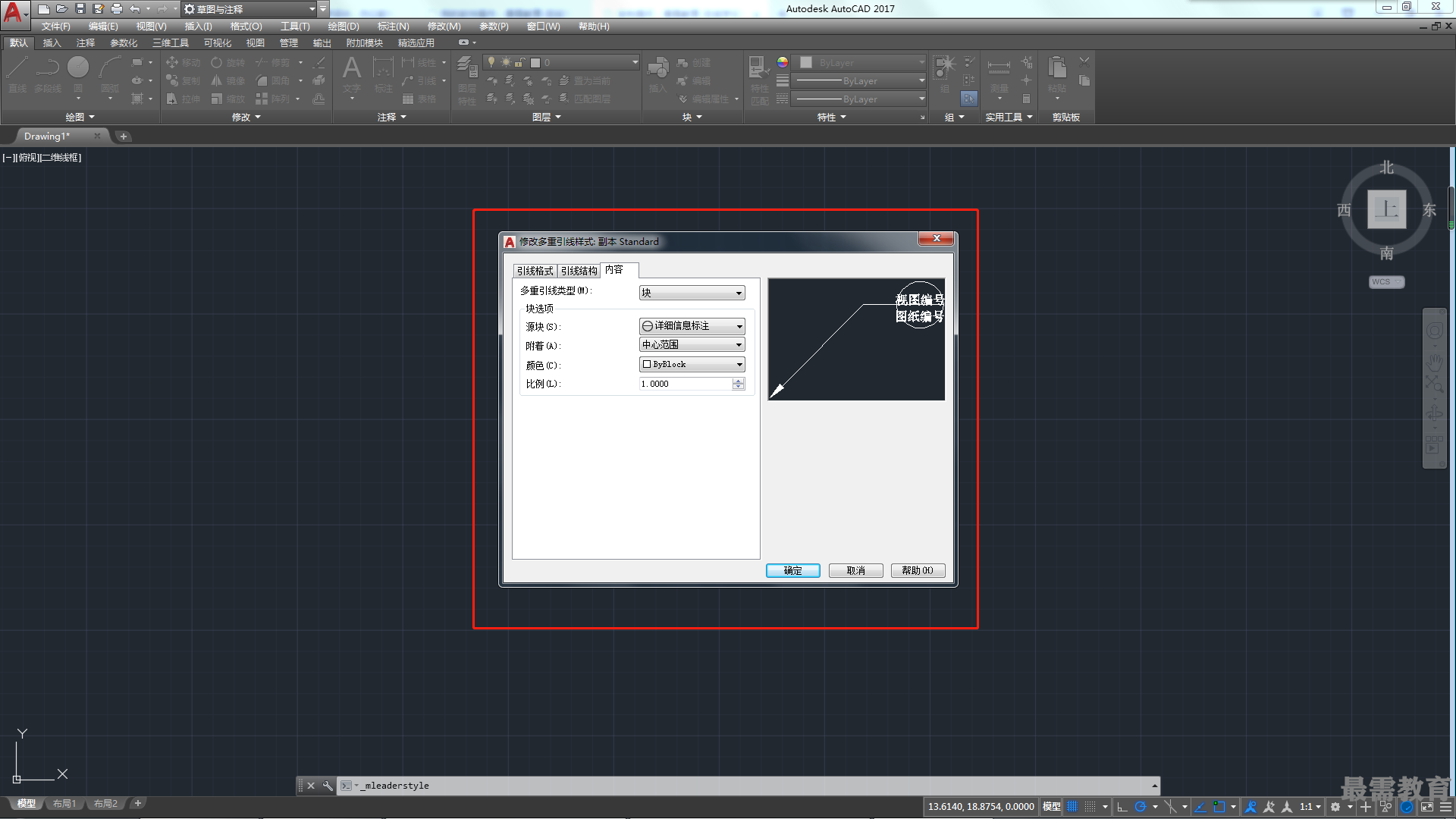

選擇“塊”選項后，即可在“源”列表框中指定塊內容,并在“附著”列表框中指定塊的范圍、插入點或中心點附著塊類型，還可以在“顏色”列表框中指定多重引線塊內容顏色，如圖所示。
