AutoCAD 2017中使用對話框標注形位公差
在A(yíng)utoCAD 2017中,可以通過以下方法執行“公差”標注命令。

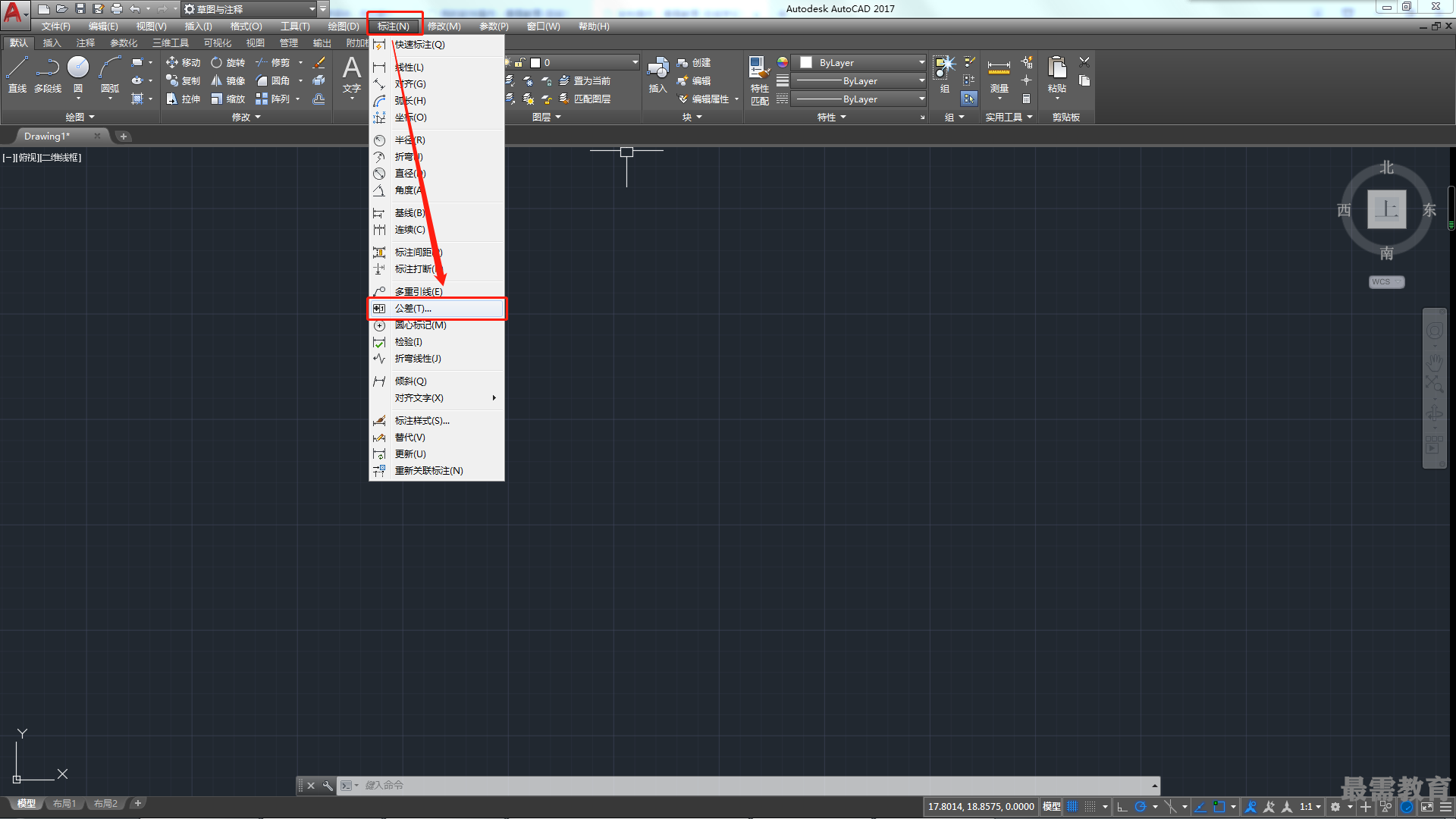

?執行“標注>公差”命令。
?在“注釋”選項卡的“標注”面板中單擊“公差”按鈕。
?在命令行中輸入快捷命令TOL,然后按回車鍵。

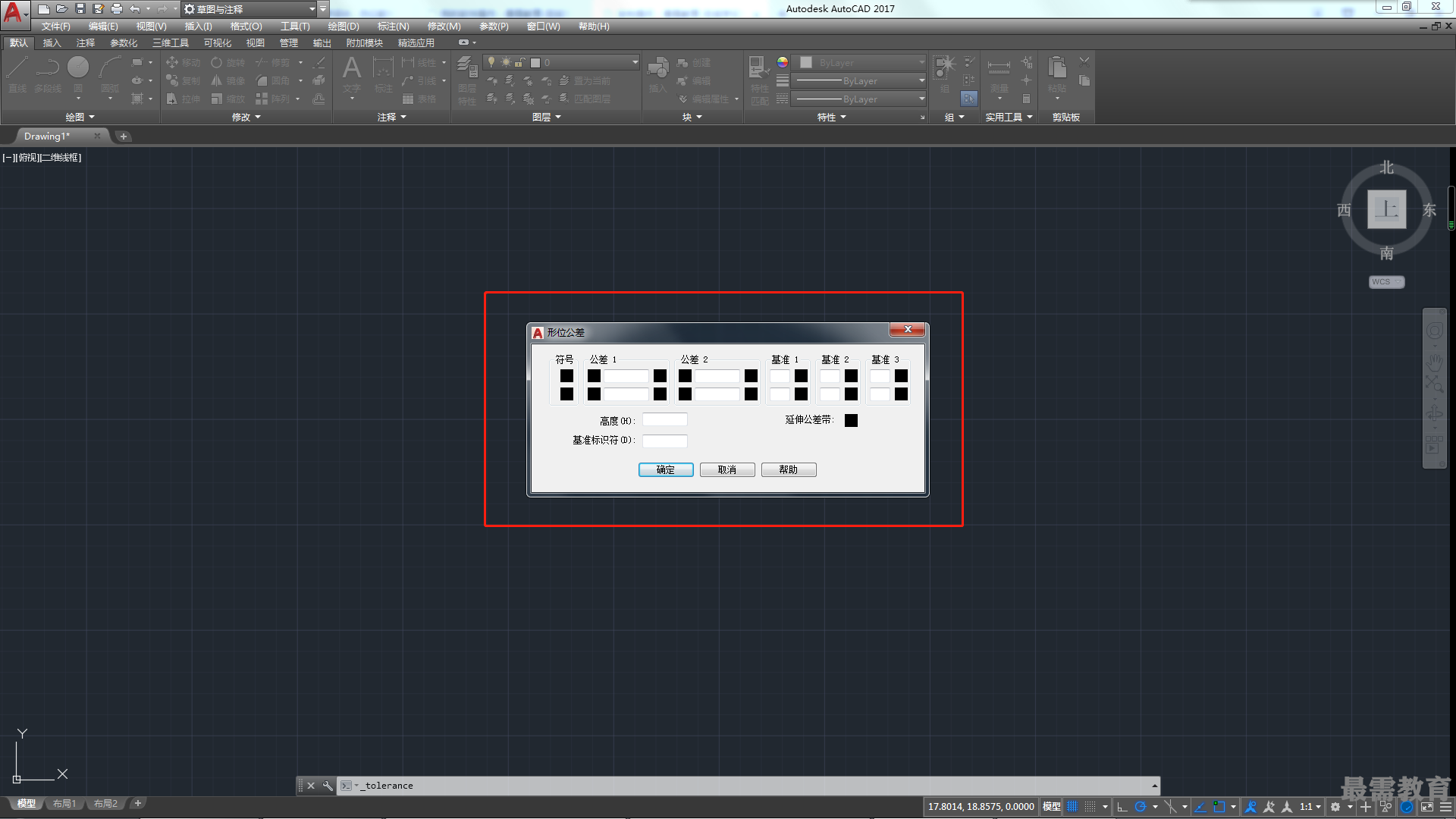

執行“公差”標注命令后,系統將打開“形位公差”對話框,如圖所示。
該對話框中各選項的功能介紹如下。
1.符號

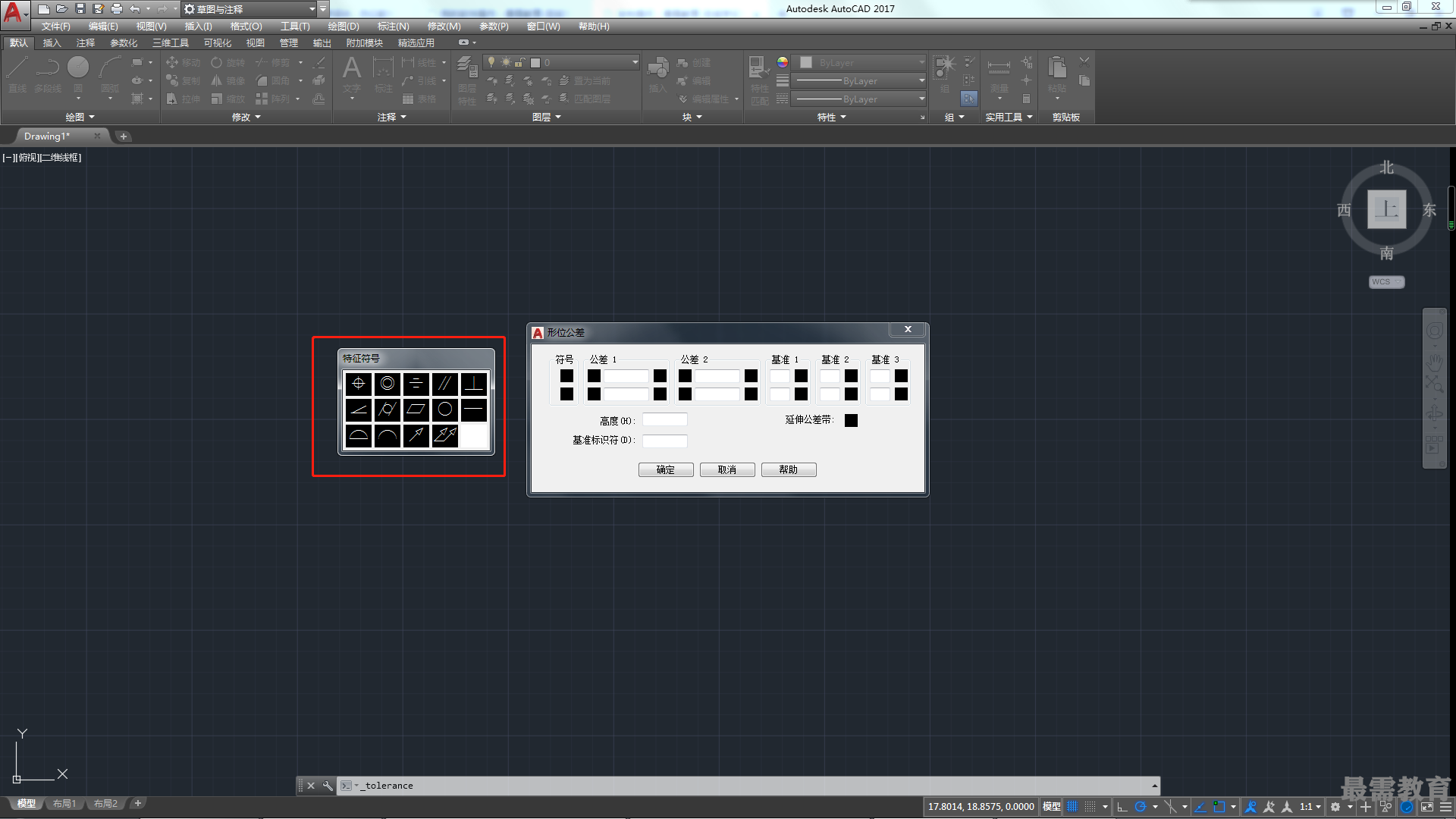

該選項組用于顯示從“特征符號”對話框中選擇的幾何特征符號。選擇一個“符號”框時,顯示該對話框,如圖所示。
2.公差1
該選項組用于創建特征控制框中的第一個公差值。公差值指明了幾何特征相對于精確形狀的允許偏差量??稍诠钪登安迦胫睆椒?hào),在其后插入包容條件符號。
?第一個框:在公差值前面插入直徑符號。單擊該框插入直徑符號。
?第二個框:創建公差值。在框中輸入值。

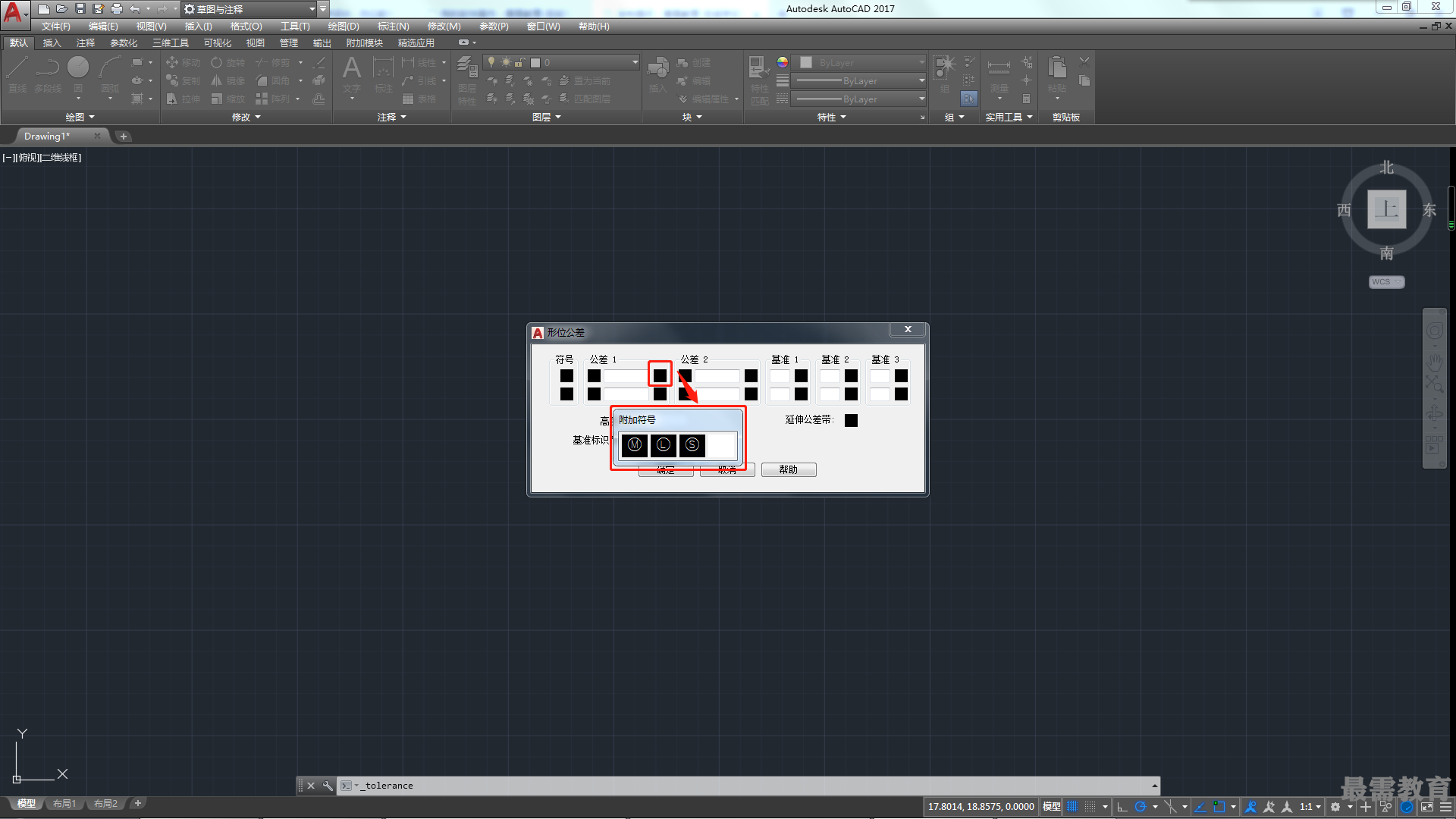

?第三個框:顯示“附加符號”對話框,從中選擇修飾符號,如圖所示。這些符號可以作為幾何特征和大小可改變的特征公差值的修飾符。在“形位公差”對話框中,將符號插入到的第一個公差值的“附加符號”框中。
3.公差2
該選項組用于在特征控制框中創建第二個公差值。以與第一個相同的方式指定第二個公差值。
4.基準1
該選項組用于在特征控制框中創建第一級基準參照?;鶞?zhǔn)參照由值和修飾符號組成?;鶞?zhǔn)是理論上精確的幾何參照,用于建立特征的公差帶。
?第一個框:創建基準參照值。
?第二個框:顯示“附加符號”對話框,從中選擇修飾符號。這些符號可以作為基準參照的修飾符。在“形位公差”對話框中,將符號插入到的第一級基準參照的“附加符號”框中。
5.基準2
在特征控制框中創建第二級基準參照,方式與創建第一級基準參照相同。
6.基準3
在特征控制框中創建第三級基準參照,方式與創建第一級基準參照相同。
7.高度
創建特征控制框中的投影公差零值。投影公差帶控制固定垂直部分延伸區的高度變化,并以位置公差控制公差精度。
8.延伸公差帶
在延伸公差帶值的后面插入延伸公差帶符號。
9.基準標識符
創建由參照字母組成的基準標識符?;鶞?zhǔn)是理論上精確的幾何參照,用于建立其他特征的位置和公差帶。點、直線、平面、圓柱或者其他幾何圖形都能作為基準。
