AutoCAD 2017中編輯標注

使用編輯標注命令可以改變尺寸文本或者強制尺寸界線旋轉一定的角度。在命令行中輸入快捷命令DED并按回車鍵，根據命令提示進行編輯標注操作，命令行提示內容如下。

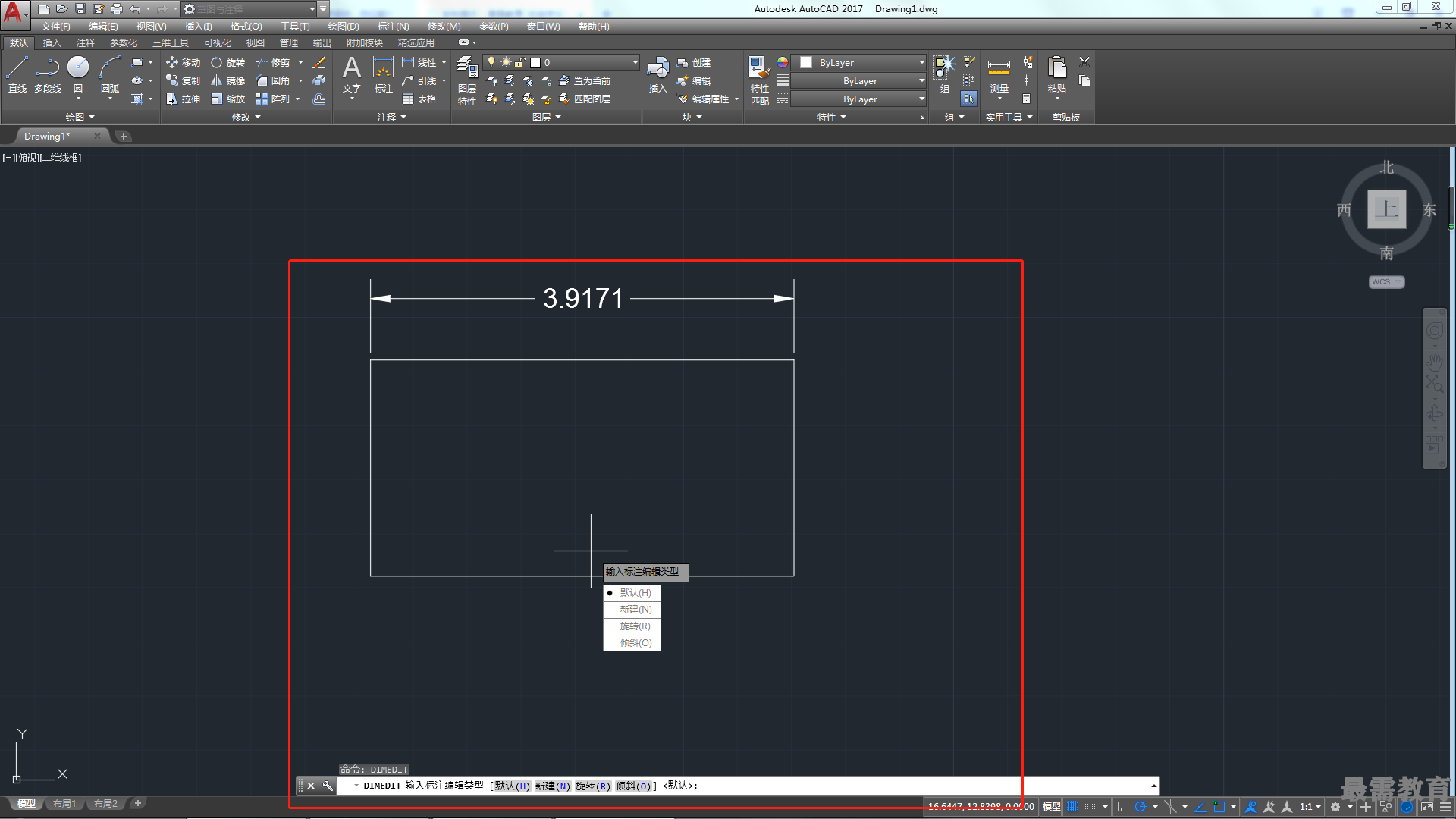

命令: DED DIMEDIT

輸入標注編輯類型[默認（H)/新建（N)/旋轉（R)/傾斜（O)] < 默認>：

?默認：將旋轉標注文字移回默認位置。選定的標注文字移回到由標注樣式指定的默認位置和旋轉角。

?新建：使用在位文字編輯器更改標注文字。

?旋轉：用于旋轉指定對象中的標注文字，選擇該項后系統將提示指定旋轉角度，如果輸入0,則把標注文字按缺省方向放置。

?傾斜：調整線性標注尺寸界線的傾斜角度，選擇該項后系統將提示選擇對象并指定傾斜角度。當尺寸界線與圖形的其他要素沖突時，“傾斜”選項將很有用處。
