AutoCAD 2017中編輯標注文本的位置

編輯標注文字命令可以改變標注文字的位置或是放置標注文字。通過下列方法可執(zhí)行編輯標注文字命令。

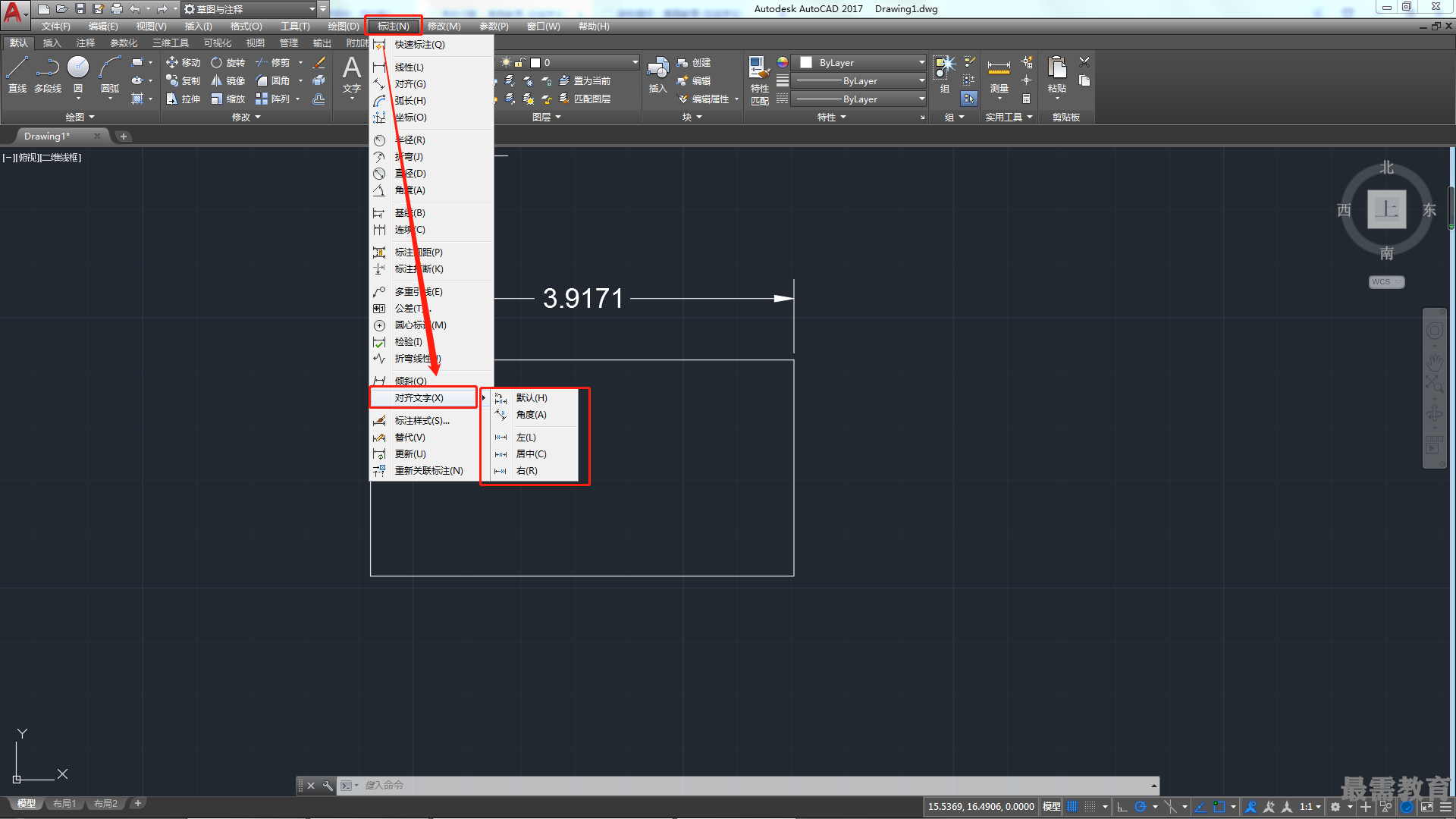

?執(zhí)行“標注>對齊文字”命令下的子命令。

?在命令行中輸入DIMTEDIT命令，然后按回車鍵。

執(zhí)行以上任意一種操作后，命令行提示內(nèi)容如下。

命令：DIMTEDIT

選擇標注：

為標注文字指定新位置或[左對齊(L)/右對齊（R)/居中（C）/默認(H)/角度（A)]:

其中，上述命令行中各選項的含義介紹如下。

?標注文字的位置：移動光標更新標注文字的位置。

?左：沿尺寸線左對正標注文字。

?右：沿尺寸線右對正標注文字。

?中：將標注文字放在尺寸線的中間。

?默認：將標注文字移回默認位置。

?角度：修改標注文字的角度。文字的圓心并沒有改變。
