AutoCAD 2017-創建塊

提問人:卓娟發布時間:2021-01-20

內部圖塊是跟隨定義它的圖形文件一起保存的,存儲在圖形文件內部,因此只能在當前圖形文件中調用,而不能在其他圖形中調用。創建塊可以通過以下幾種方法來實現。

?執行“繪圖>塊>創建”命令。

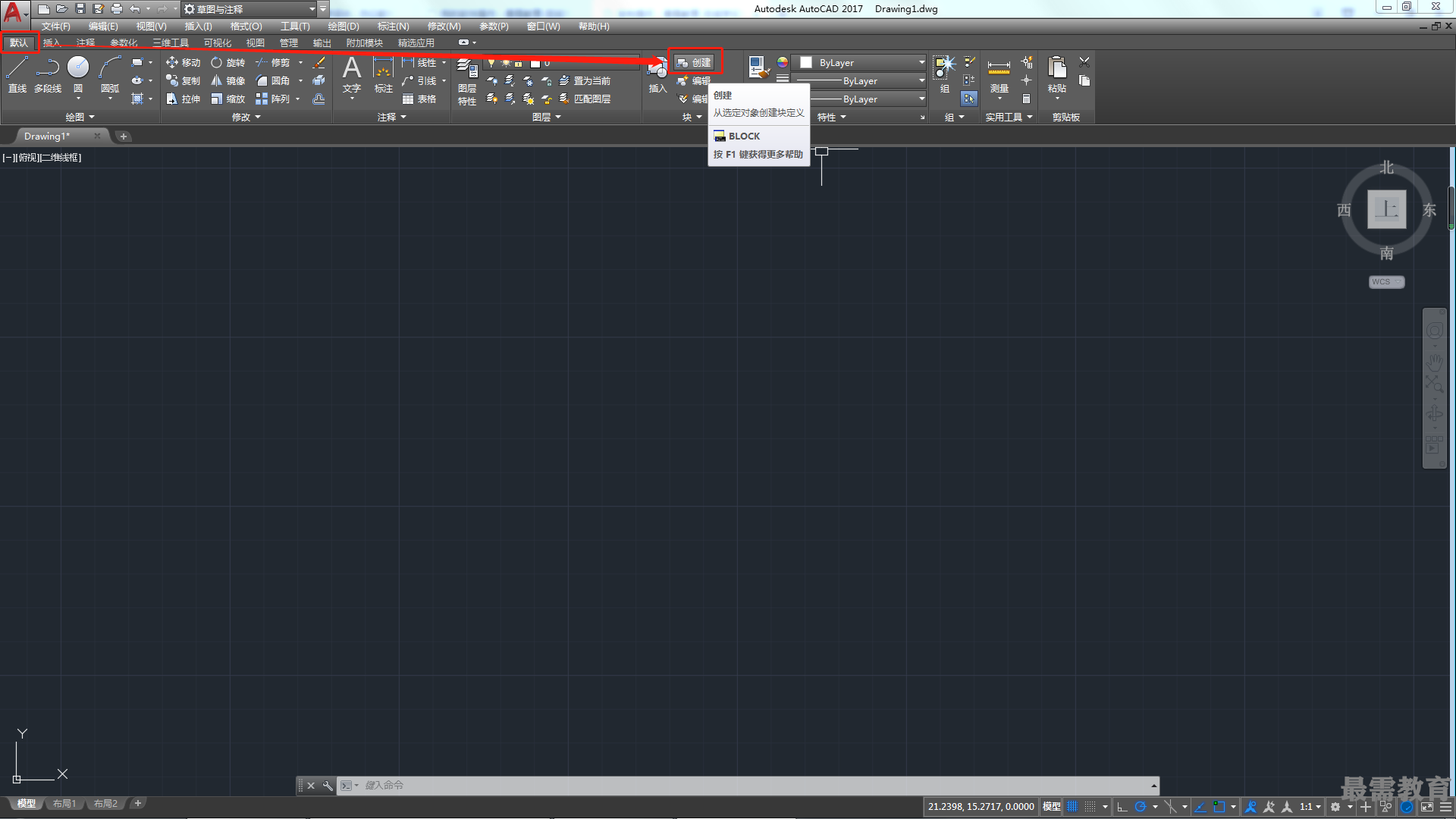

?在“默認”選項卡的“塊”面板中單擊“創建”按鈕。


?在命令行中輸入快捷命令B,然后按回車鍵。

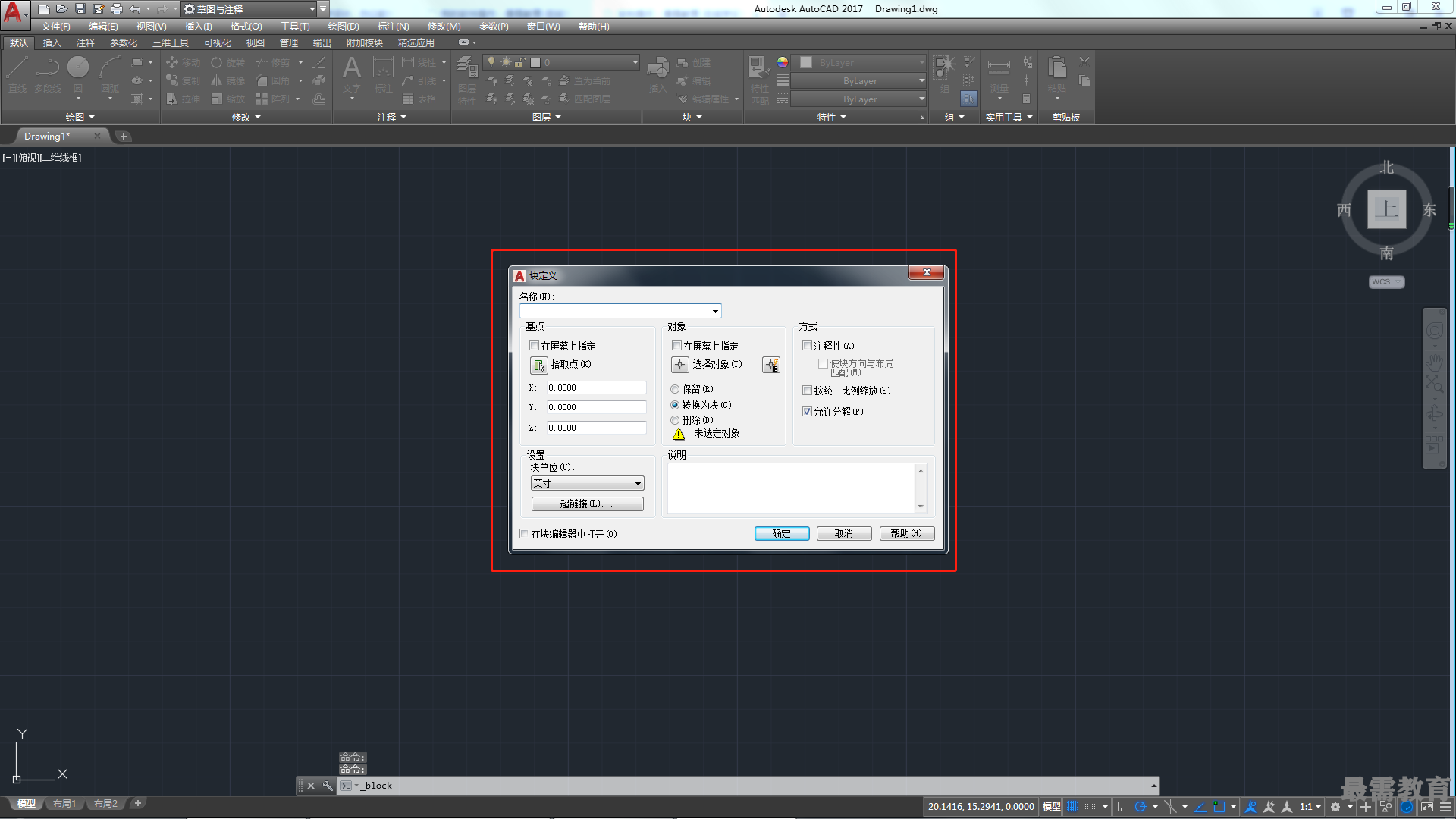

執行以上任意一種操作后,即可打開“塊定義”對話框,如圖所示。在該對話框中進行相關的設置,即可將圖形對象創建成塊。


該對話框中一些主要選項的含義介紹如下。

?基點:該選項區中的選項用于指定圖塊的插入基點。系統默認圖塊的插入基點值為(0,0,0),用戶可直接在X、Y和Z數值框中輸入坐標相對應的數值,也可以單擊“拾取點”按鈕,切換到繪圖區中指定基點。

?對象:該選項區中的選項用于指定新塊中要包含的對象,以及創建塊之后如何處理這些對象,是保留還是刪除選定的對象,或者將它們轉換成塊實例。

?方式:該選項區中的選項用于設置插入后的圖塊是否允許被分解、是否統一比例縮放等。

?在塊編輯器中打開:選中該復選框,當創建圖塊后,在塊編輯器窗口中進行“參數”、“參數集”等選項的設置。
