AutoCAD 2017——創建并使用帶有屬性的塊

屬性塊是由圖形對象和屬性對象組成。對塊增加屬性，就是使塊中的指定內容可以變化。要創建一個塊屬性，可以使用“定義屬性”命令，先建立一個屬性定義來描述屬性特征，包括標記、提示符、屬性值、文本格式、位置以及可選模式等。

在AutoCAD 2017中，可以通過以下方法執行“定義屬性”命令。

?執行“繪圖>塊>定義屬性”命令。

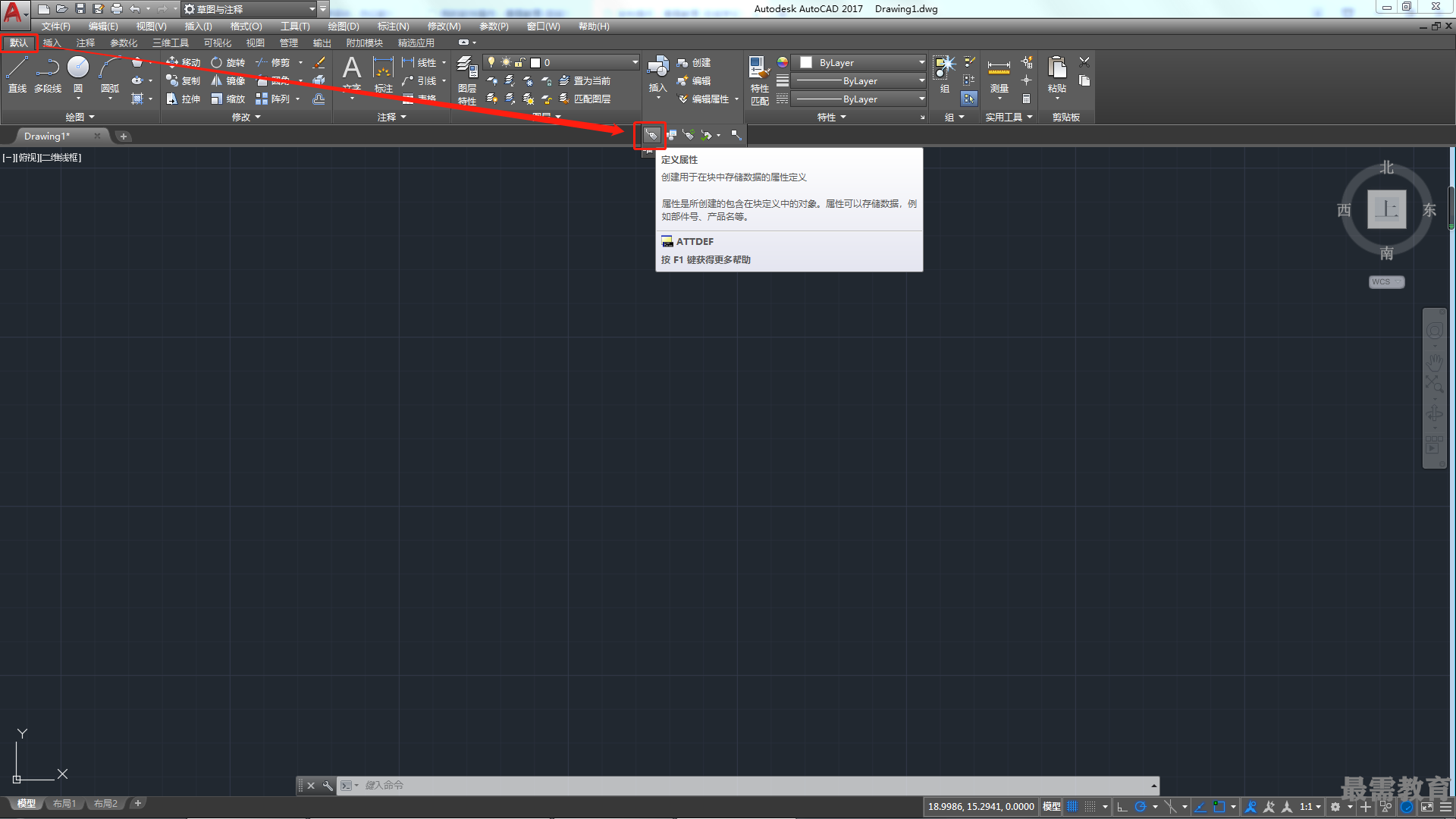

?在“默認”選項卡的“塊”面板中單擊“定義屬性”按鈕。

?在命令行中輸入ATTDEF命令，然后按回車鍵。

執行以上任意一種操作后，系統將自動打開“屬性定義”對話框，如圖所示。

該對話框中各選項的含義介紹如下。

1.模式

“模式”選項組用于在圖形中插入塊時，設定與塊關聯的屬性值選項。

?不可見：指定插入塊時不顯示或打印屬性值。

?固定：在插入塊時賦予屬性固定值。勾選該復選框，插入塊時屬性值不發生變化。

?驗證：插入塊時提示驗證屬性值是否正確。勾選該復選框，插入塊時系統將提示驗證所輸入的屬性值是否正確。

?預設：插入包含預設屬性值的塊時，將屬性設定為默認值。勾選該復選框，插入塊時，系統將把 “默認”文本框中輸入的默認值自動設置為實際屬性值，不再要求輸入新值。

?鎖定位置：鎖定塊參照中屬性的位置。解鎖后，屬性可以相對于使用夾點編輯的塊的其他部分移動，并且可以調整多行文字屬性的大小。

?多行：指定屬性值可以包含多行文字。選定此選項后，可以指定屬性的邊界寬度。

2.屬性

“屬性”選項組用于設定屬性數據。

?標記：標識圖形中每次出現的屬性。

?提示：指定在插入包含該屬性定義的塊時顯示的提示。如果不輸入提示，屬性標記將用作提示。 如果在“模式”區域選擇“常數”模式，“屬性提示”選項將不可用。

?默認：指定默認屬性值。單擊后面的“插入字段”按鈕，顯示“字段”對話框，可以插入一個字段作為屬性的全部或部分值；選定“多行”模式后，顯示“多行編輯器”按鈕，單擊此按鈕將彈出具有“文字格式”工具欄和標尺的在位文字編輯器。

3.插入點

“插入點”選項組用于指定屬性位置。輸入坐標值或者選擇“在屏幕上指定”，并使用定點設備根據與屬性關聯的對象指定屬性的位置。

4.文字設置

“文字設置”選項組用于設定屬性文字的對正、樣式、高度和旋轉。

?對正：用于設置屬性文字相對于參照點的排列方式。

?文字樣式：指定屬性文字的預定義樣式。顯示當前加載的文字樣式。

?注釋性：指定屬性為注釋性。如果塊是注釋性的，則屬性將與塊的方向相匹配。

?文字高度：指定屬性文字的高度。

?旋轉：指定屬性文字的旋轉角度。

?邊界寬度：換行至下一行前，指定多行文字屬性中一行文字的最大長度。此選項不適用于單行文字屬性。

5.在上一個屬性定義下對齊

該選項用于將屬性標記直接置于之前定義的屬性的下面。如果之前沒有創建屬性定義，則此選項不可用。
