AutoCAD 2017中塊屬性管理器

當編輯圖形文件中多個圖塊的屬性定義時，可以使用“塊屬性管理器”重新設置屬性定義的構成、文字特性和圖形特性等屬性。

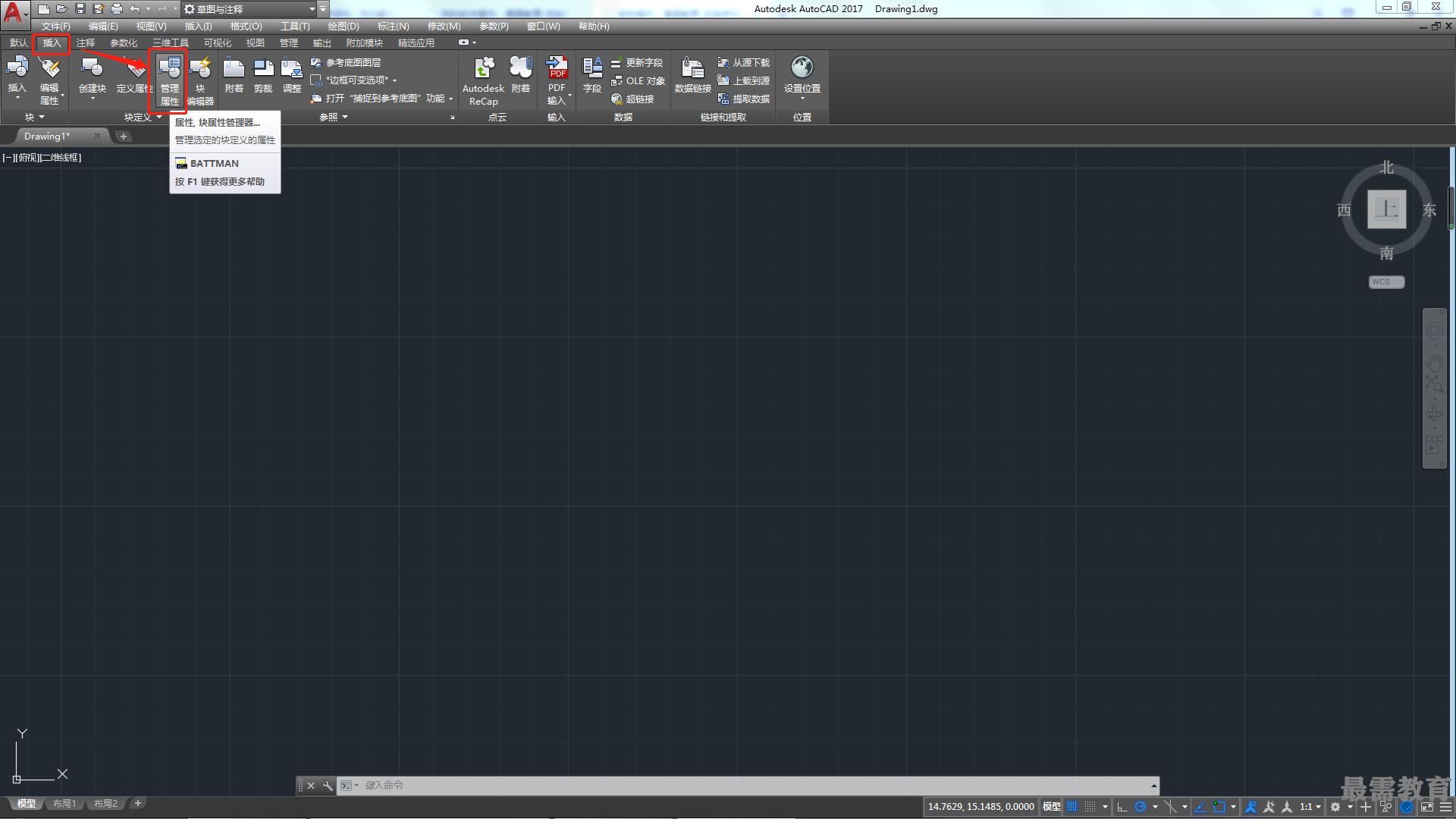

在“插入”選項卡的“塊定義”面板中單擊“管理屬性”按鈕，將打開“塊屬性管理器”對話框，如圖所示。

在該對話框中各選項含義介紹如下。

?塊：列出具有屬性的當前圖形中的所有塊定義。選擇要修改屬性的塊。

?屬性列表：顯示所選塊中每個屬性的特性。

?同步：更新具有當前定義的屬性特性的選定塊的全部實例。

?上移：在提示序列的早期階段移動選定的屬性標簽。選定固定屬性時，“上移”按鈕不可用。

?下移：在提示序列的后期階段移動選定的屬性標簽。選定常量屬性時，“下移”按鈕不可使用。

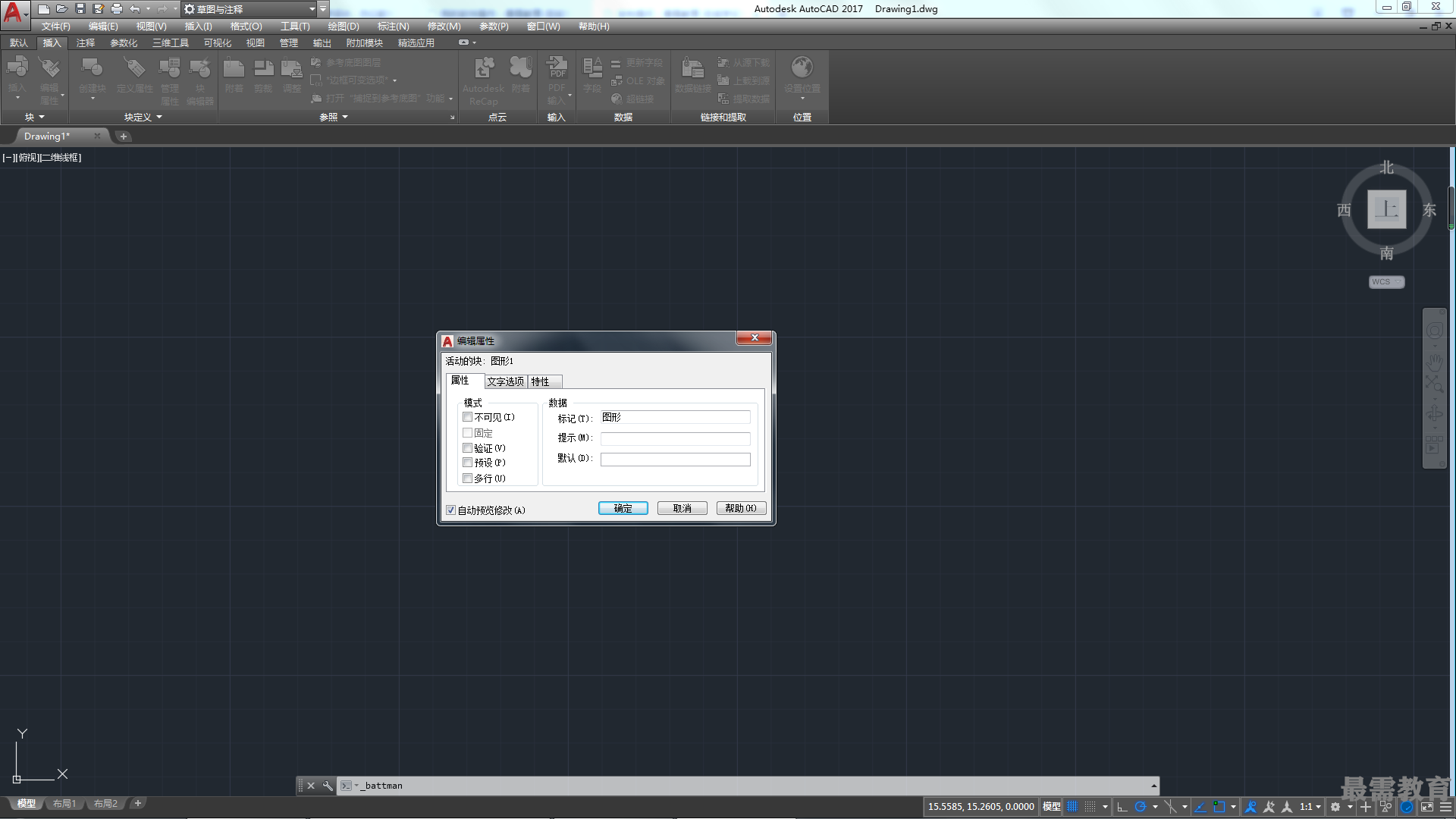

?編輯：打開“編輯屬性”對話框，從中可以修改屬性特性，如圖所示。

?刪除：從塊定義中刪除選定的屬性。

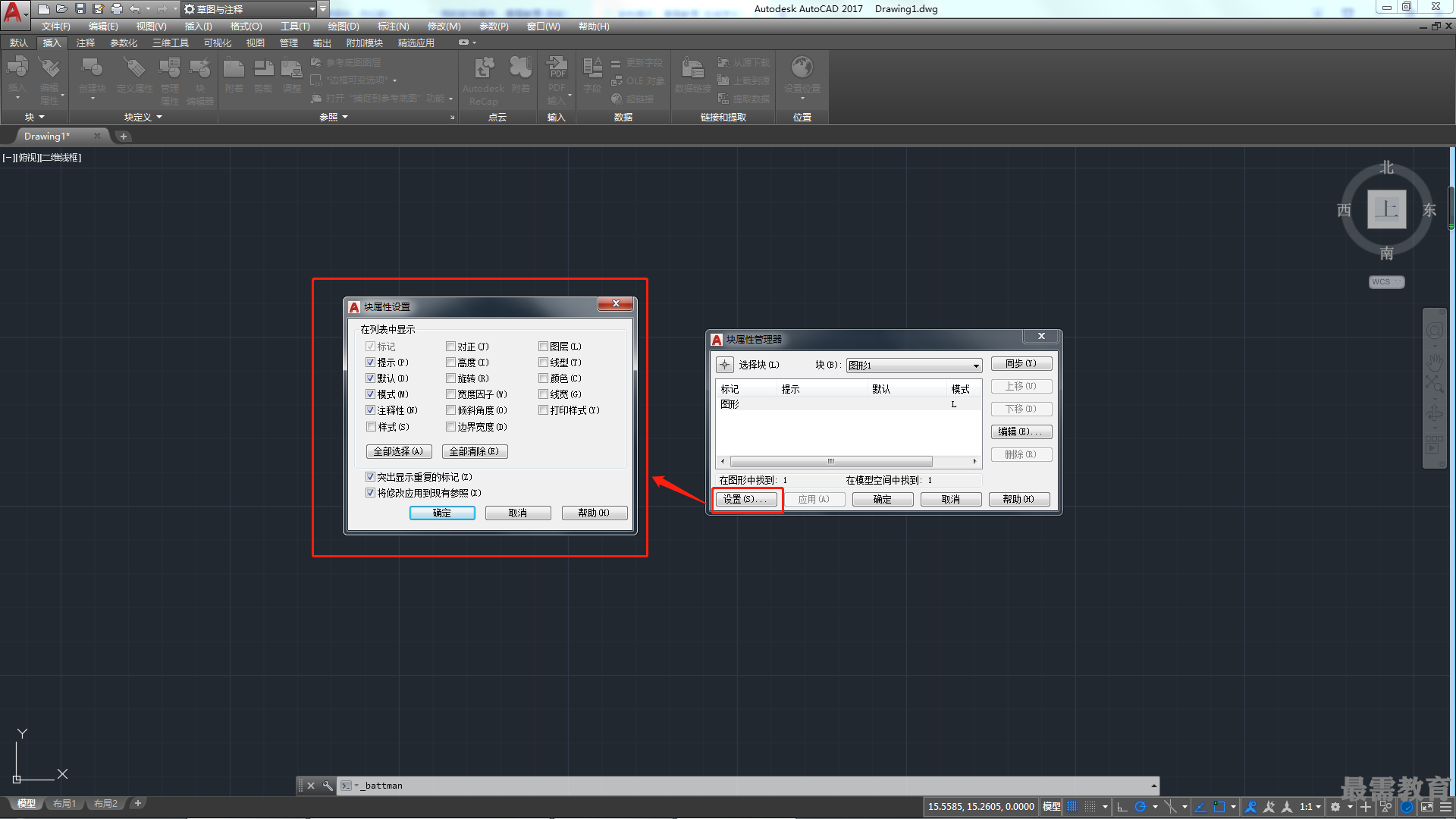

?設置：打開“塊屬性設置”對話框，從中可以自定義“塊屬性管理器”中屬性信息的列出方式，如圖所示。
