AutoCAD 2017—附著外部參照

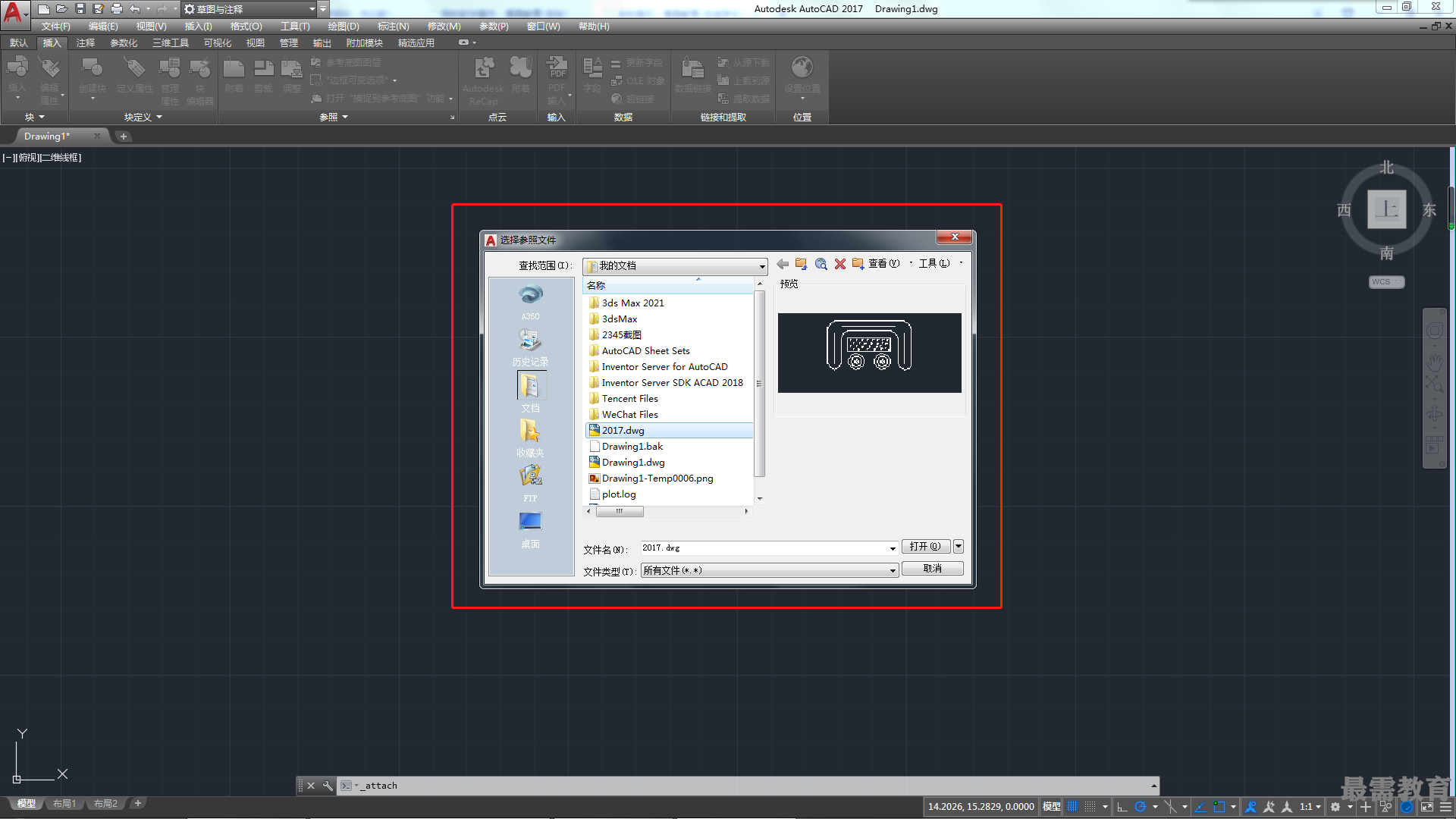

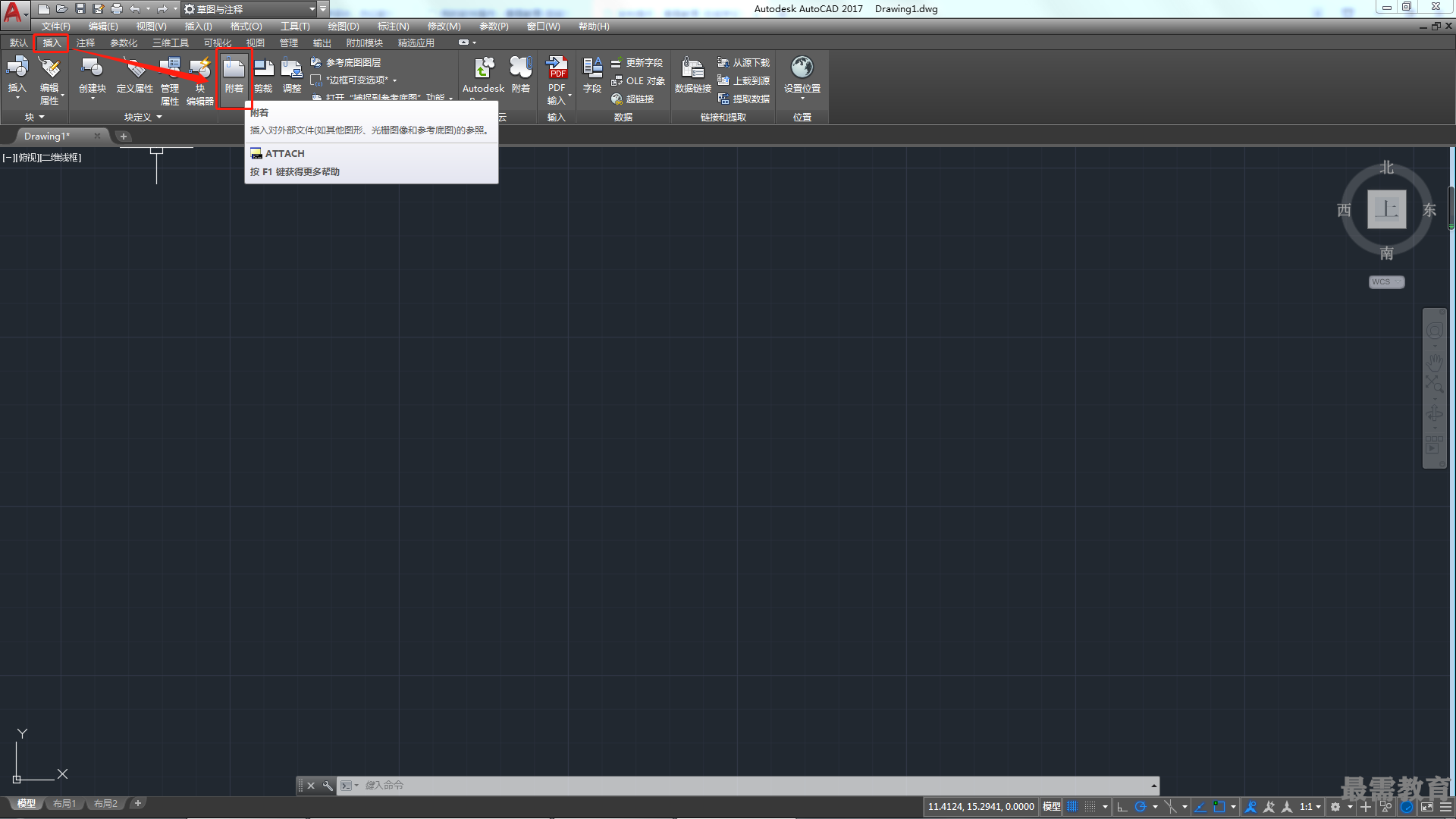

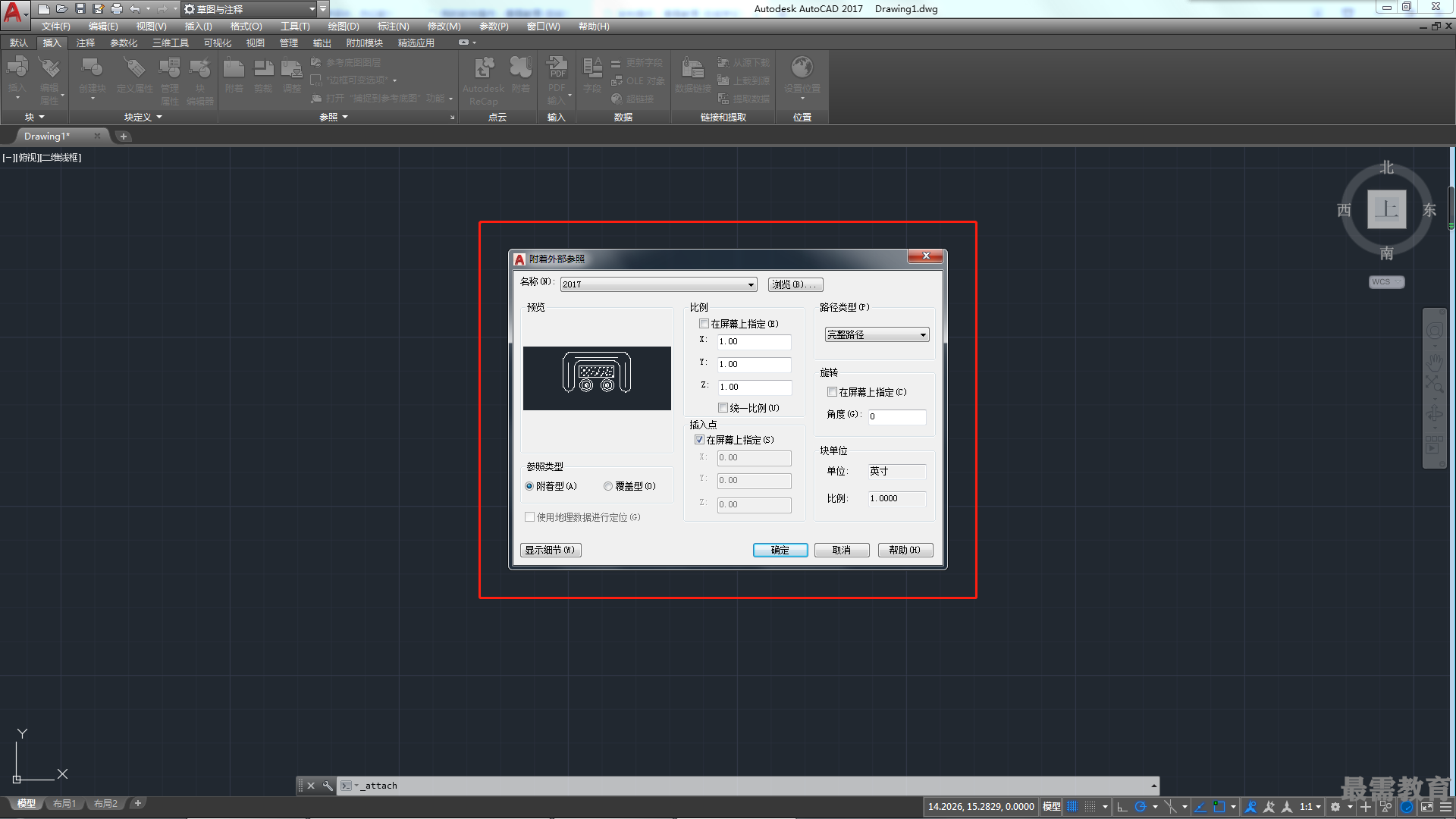

要使用外部參照圖形，先要附著外部參照文件。在“插入”選項卡的“參照”面板中單擊“附著”按鈕，打開“參照文件”對話框，選擇合適的文件，單擊“打開”按鈕，即可打開“附著外部參照”對話框，如圖所示。從中可以將圖形文件以外部參照的形式插入到當前的圖形中。

在“附著外部參照”對話框中，各主要選項的含義介紹如下。

?瀏覽：單擊該按鈕將打開“選擇參照文件”對話框，從中可以為當前圖形選擇新的外部參照。

?參照類型：用于指定外部參照為“附著型”還是“覆蓋型”。與附著型的外部參照不同，當附著覆蓋型外部參照的圖形作為外部參照附著到另一圖形時，將忽略該覆蓋型外部參照。

?比例：用于指定所選外部參照的比例因子。

?插入點：用于指定所選外部參照的插入點。

?路徑類型：設置是否保存外部參照的完整路徑。如果選擇該選項，外部參照的路徑將保存到數據庫中，否則將只保存外部參照的名稱而不保存其路徑。

?旋轉：為外部參照引用指定旋轉角度。
