AutoCAD 2017:設計中心選項板

“設計中心”選項板用于瀏覽、查找、預覽以及插入內容，包括塊、圖案填充和外部參照。

在AutoCAD 2017中，可以通過以下方法打開如圖所示的選項板。

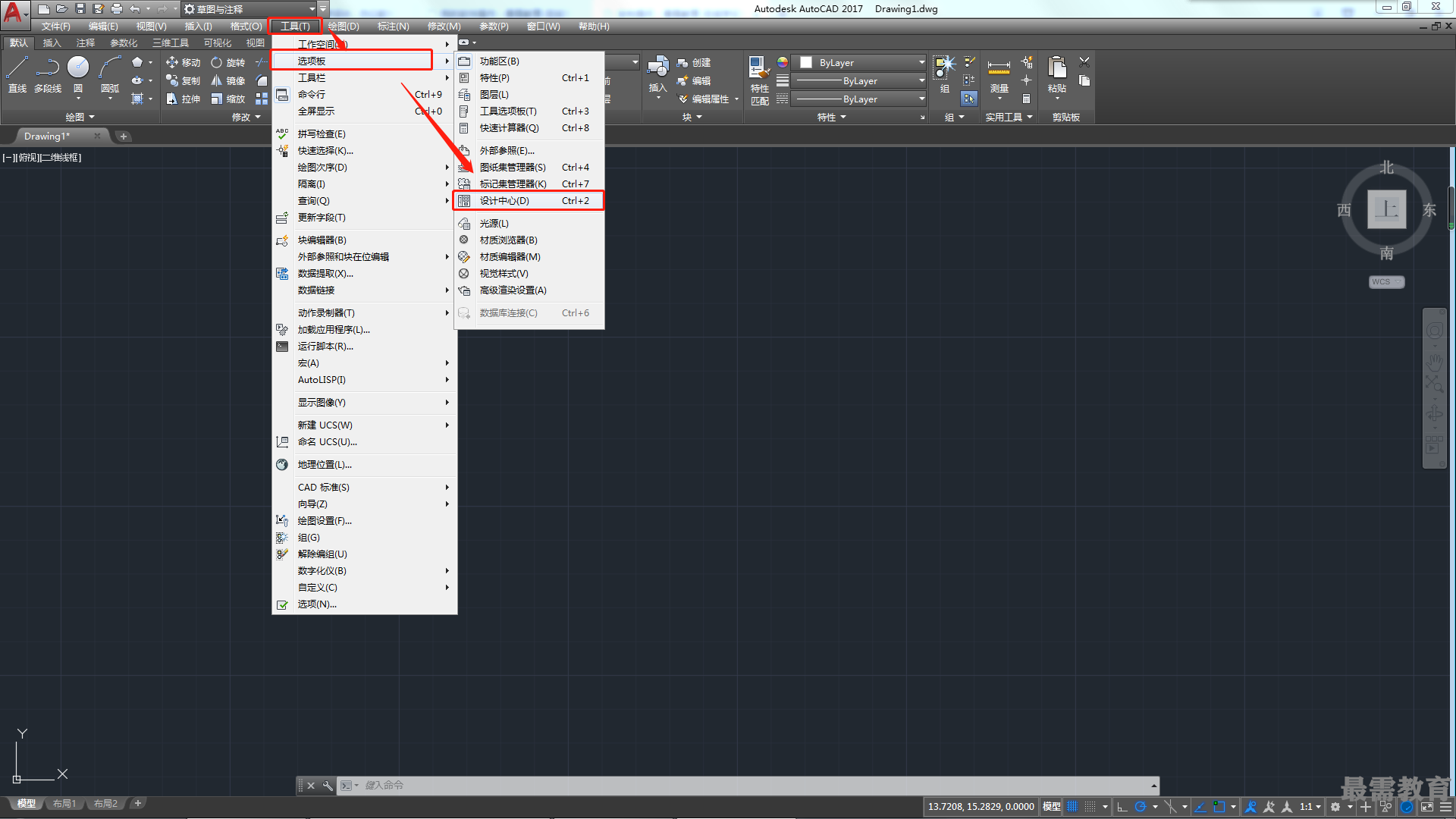

?執行“工具>選項板>設計中心”命令。

?在“視圖”選項卡的“選項板”面板中單擊“設計中心”按鈕。

?按Ctrl+2組合鍵。

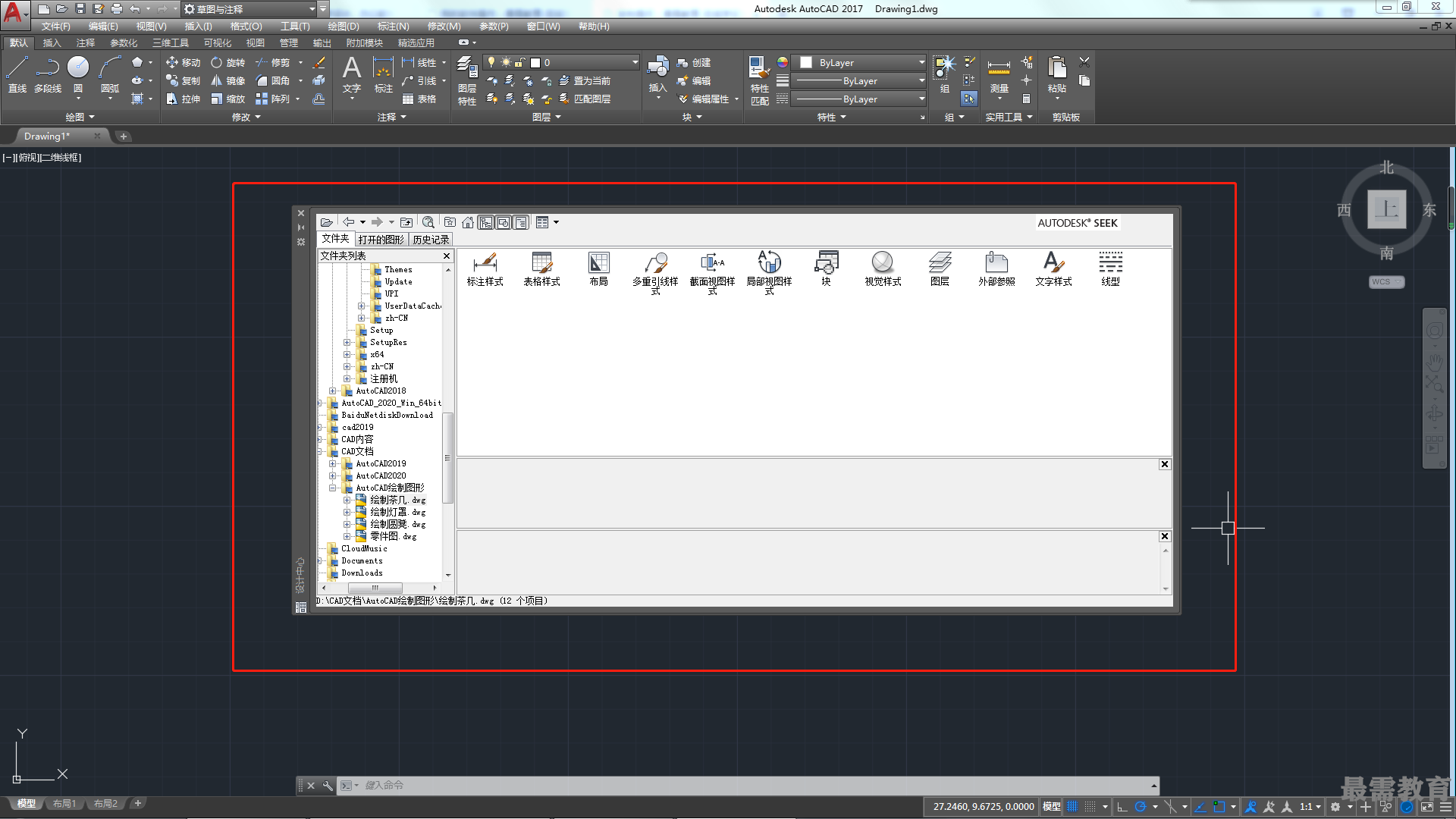

從圖中可以看到，設計中心選項板主要由工具欄、選項卡、內容窗口、樹狀視圖窗口、 預覽窗口和說明窗口6個部分組成。

1.工具欄

工具欄控制著樹狀圖和內容區中信息的顯示。各選項作用如下。

?加載：顯示“加載”對話框（標準文件選擇對話框）。使用“加載”瀏覽本地和網絡驅動器或Web上的文件，然后選擇內容加載到內容區域。

?上一級：單擊該按鈕將會在內容窗口或樹狀視圖中顯示上一級內容、內容類型、內容源、文件夾、驅動器等內容。

?主頁：將設計中心返回到默認文件夾?？梢允褂脴錉顖D中的快捷菜單更改默認文件夾。

?樹狀圖切換：顯示和隱藏樹狀視圖。若繪圖區域需要更多的空間，則可以隱藏樹狀圖。樹狀圖隱藏后，可以使用內容區域?yàn)g覽器并加載內容。在樹狀圖中使用“歷史記錄”列表時，“樹狀圖切換”按鈕不可用。

?預覽：顯示和隱藏內容區域窗格中選定項目的預覽。

?說明：顯示和隱藏內容區域窗格中選定項目的文字說明。

2.選項卡

設計中心共由3個選項卡組成，分別為“文件夾”、“打開的圖形”和“歷史記錄”。

?文件夾：該選項卡可方便地瀏覽本地磁盤或局域網中所有的文件夾、圖形和項目內容。

?打開的圖形：該選項卡顯示了所有打開的圖形，以便查看或復制圖形內容。

?歷史記錄：該選項卡主要用于顯示最近編輯過的圖形名稱及目錄。
