AutoCAD 2017-設置三維視圖
繪制三維模型時,由于模型有多個面,僅從一個角度不能觀看到模型的其他面,因此,應根據情況選擇相應的觀察點。三維視圖樣式有多種,其中包括俯視、仰視、左視、右視、前視、后視、西南等軸測、東南等軸測、東北等軸測和西北等軸測。
在AutoCAD 2017中,可以通過以下方法設置三維視圖。

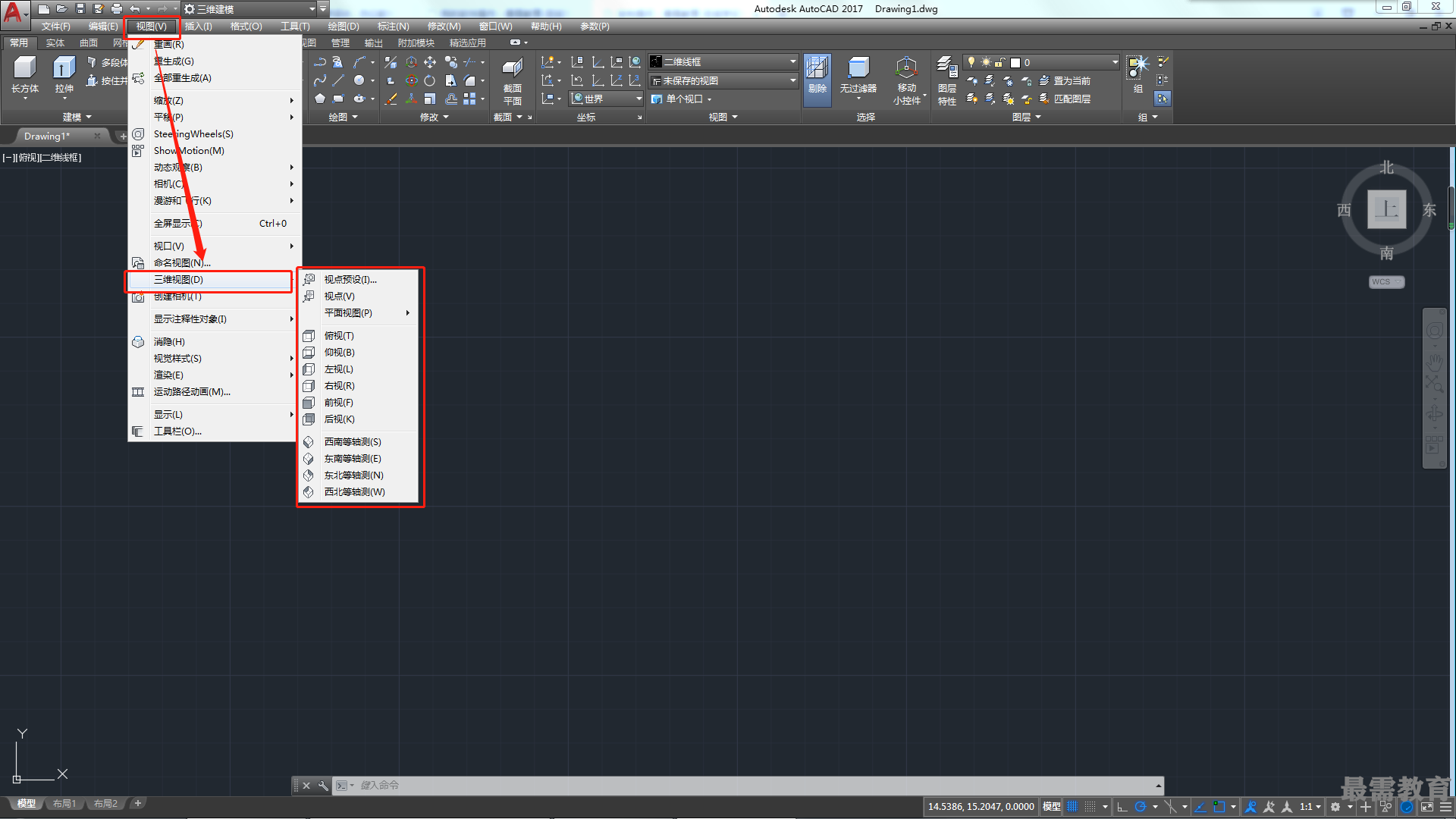

?執行“視圖>三維視圖”命令中的子命令,如圖所示。

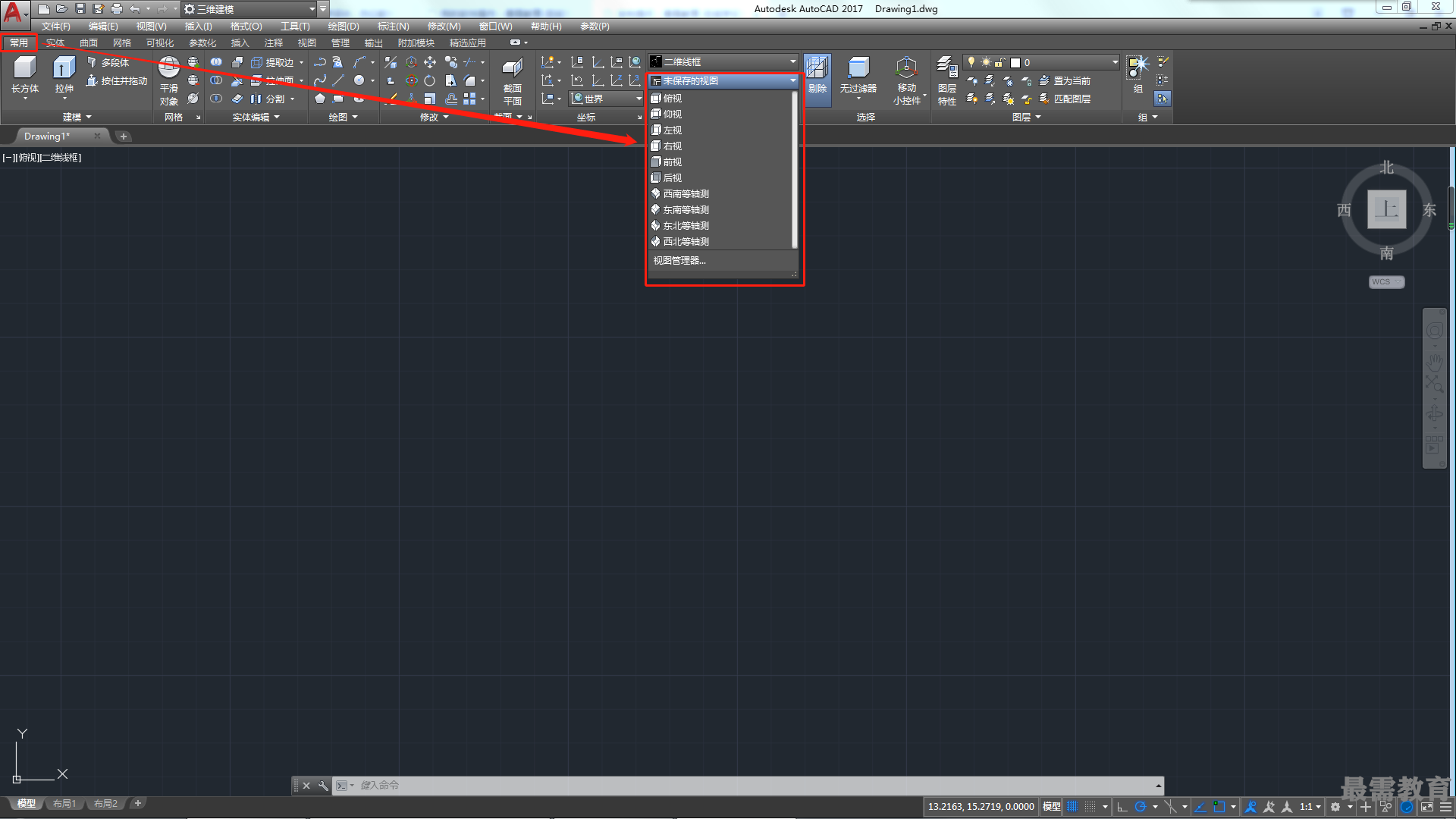

?在“常用”選項卡的“視圖”面板中單擊“三維導航”下拉按鈕,在打開的下拉列表中選擇相應的視圖選項即可,如圖所示。
?在“視圖”選項卡的“視圖”面板中,選擇相應的視圖選項即可。
?在繪圖窗口中單擊“視圖控件”圖標,在打開的快捷菜單中選擇相應的視圖選項即可。
