AutoCAD 2017:三維坐標系

三維坐標分為世界坐標系和用戶坐標系兩種。其中世界坐標系為系統默認坐標系，它的坐標原點和方向固定不變。用戶坐標系則可根據繪圖需求改變坐標原點和方向，其使用起來較為靈活。

在AutoCAD 2017中，使用UCS命令可創建用戶坐標系?？梢酝ㄟ^以下方法執行“UCS”命令。

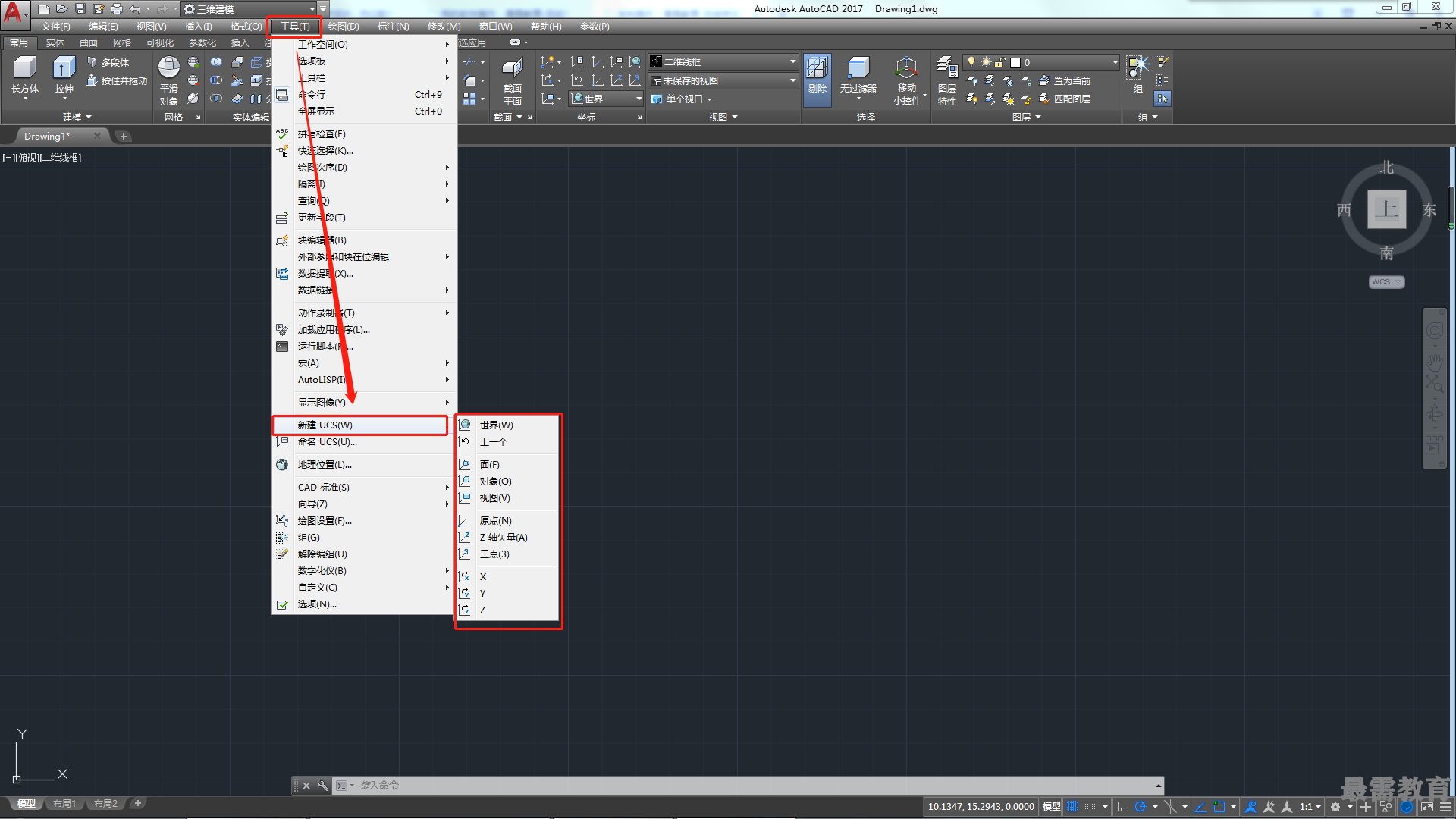

?執行“工具>新建UCS”命令中的子命令。

?在“常用”選項卡的“坐標”面板中單擊相關新建UCS按鈕。

?在命令行中輸入UCS命令，然后按回車鍵。

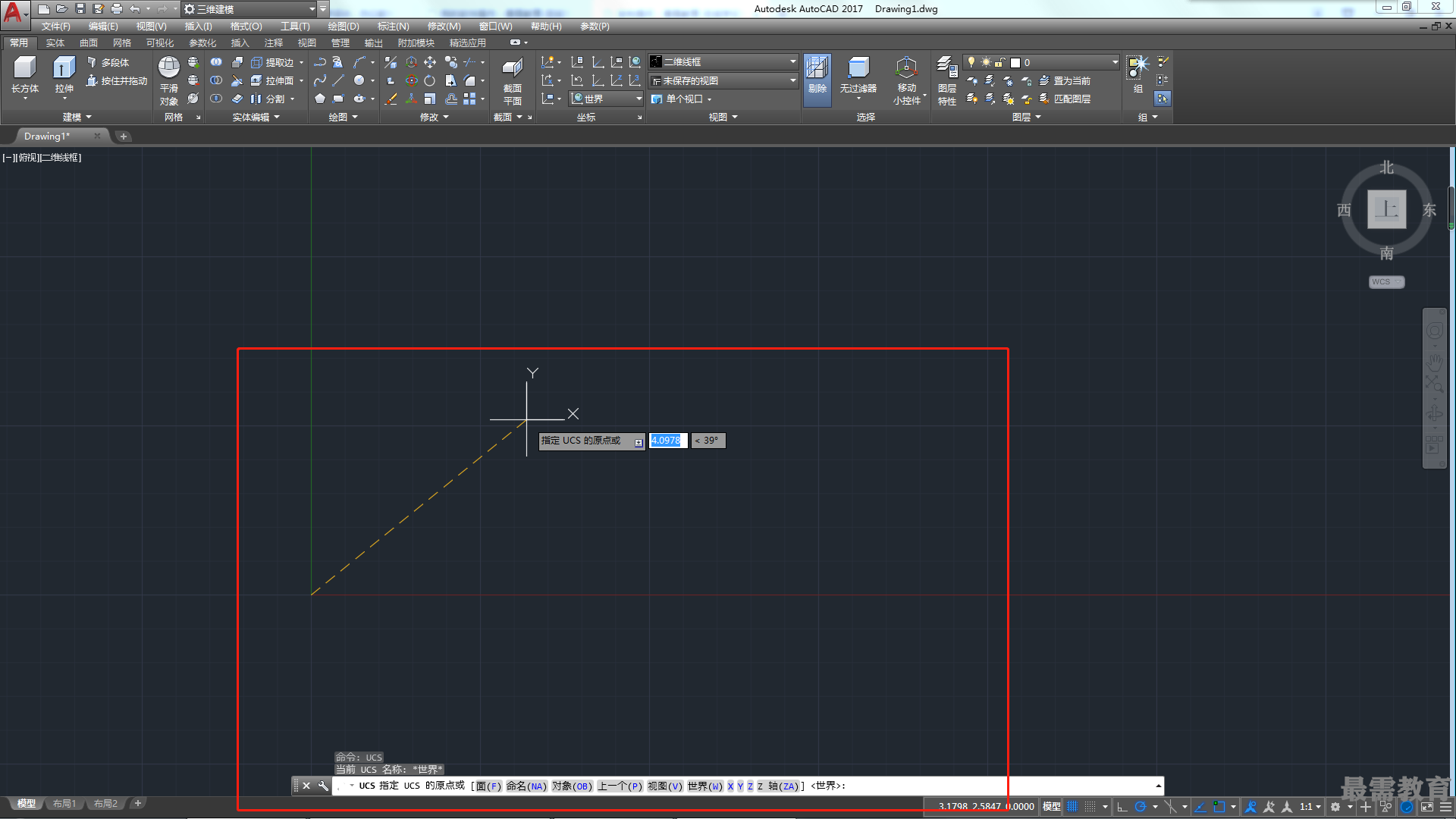

執行“UCS”命令后，命令行提示內容如下。

命令：UCS

當前UCS名稱：*世界*

指定UCS的原點或[面（F)/命名（NA)/對象（OB)/上一個（P)/視圖（V)/世界（W)/X/Y/Z/Z軸（ZA)]〈世界〉:

在命令行中，各選項的含義介紹如下。

?指定UCS的原點：使用一點、兩點或三點定義一個新的UCS。指定單個點后，命令提示行將提示“指定X軸上的點或<接受>:”，此時按回車鍵選擇“接受”選項，當前UCS的原點將會移動而不會更改X、Y和Z軸的方向；如果在此提示下指定第二個點，UCS將繞先前指定的原點旋轉，以使UCS的X正半軸通過該點；如果指定第三點，UCS將繞X軸旋轉，以使UCS的Y正半軸包含該點。

?面：用于將UCS與三維對象的選定面對齊，UCS的X軸將與找到的第一個面上最近的邊對齊。

?命名：按名稱保存并恢復通常使用的UCS坐標系。

?對象：根據選定的三維對象定義新的坐標系。新UCS的拉伸方向為選定對象的方向。此選項不能用于三維多段線、三維網格和構造線。

?上一個：恢復上一個UCS坐標系。程序會保留在圖紙空間中創建的最后10個坐標系和在模型空間中創建的最后10個坐標系。

?視圖：以平行于屏幕的平面為XY平面建立新的坐標系，UCS原點保持不變。

?世界：將當前用戶坐標系設置為世界坐標系。UCS是所有用戶坐標系的基準，不能被重新定義。

?X/Y/Z：繞指定的軸旋轉當前UCS坐標系。通過指定原點和正半軸繞X、Y或Z軸旋轉。

?Z軸：用指定的Z的正半軸定義新的坐標系。選擇該選項后，可以指定新原點和位于新建Z軸正半軸上的點；或選擇一個對象，將Z軸與離選定對象最近的端點的切線方向對齊。
