AutoCAD 2017中長方體的繪制

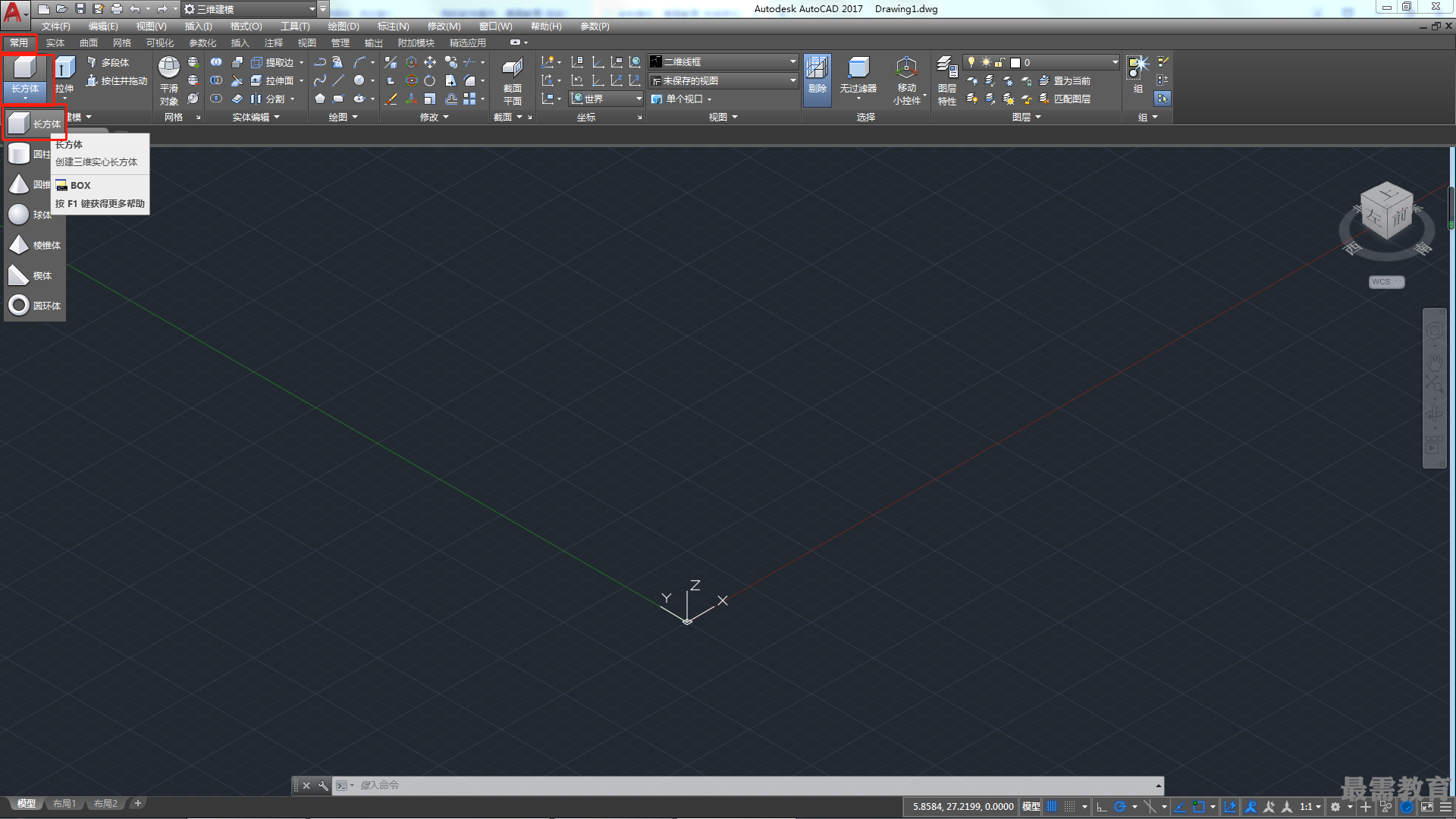

長方體是最基本的實體對象，可以通過以下方法執行“長方體”命令。

?執行“繪圖>建模>長方體”命令。

?在“常用”選項卡的“建?！泵姘逯袉螕簟伴L方體”按鈕。

?在"實體”選項卡的“圖元”面板中單擊“長方體”按鈕。

?在命令行中輸入BOX命令，然后按回車鍵。

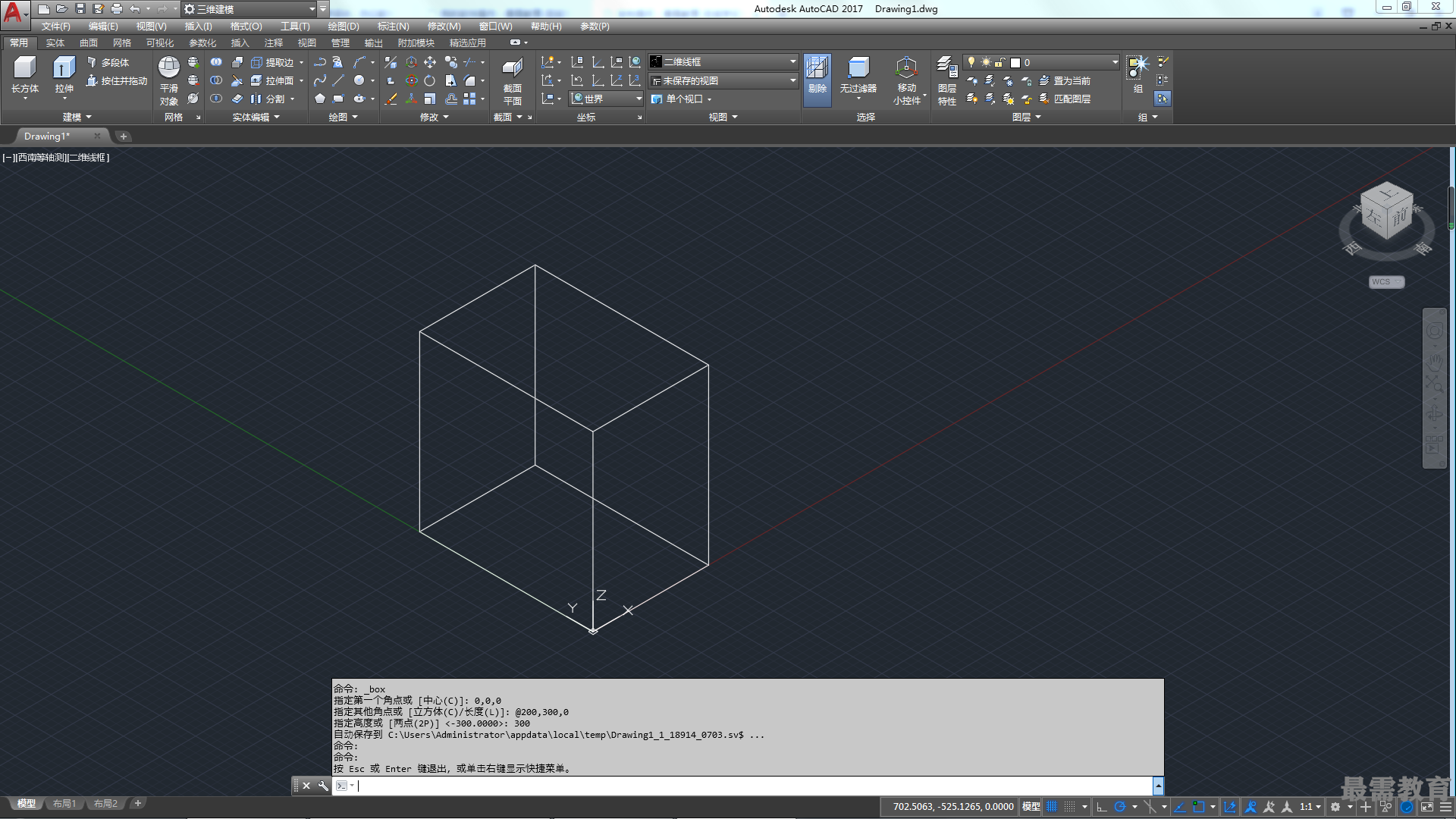

執行“長方體”命令后，根據命令行中的提示創建長方體，如圖所示。命令行提示內容如下。

命令：_box

指定第一個角點或[中心（C)]: 0,0,0

指定其他角點或[立方體（C)/長度（L)]: @200,300,0

指定高度或[兩點（2P)] <-300.0000>: 300
