AutoCAD 2017中圓柱體的繪制

圓柱體是以圓或橢圓為截面形狀，沿該截面法線方向拉伸所形成的實體特征?？梢酝ㄟ^以下方法執行“圓柱體”命令。

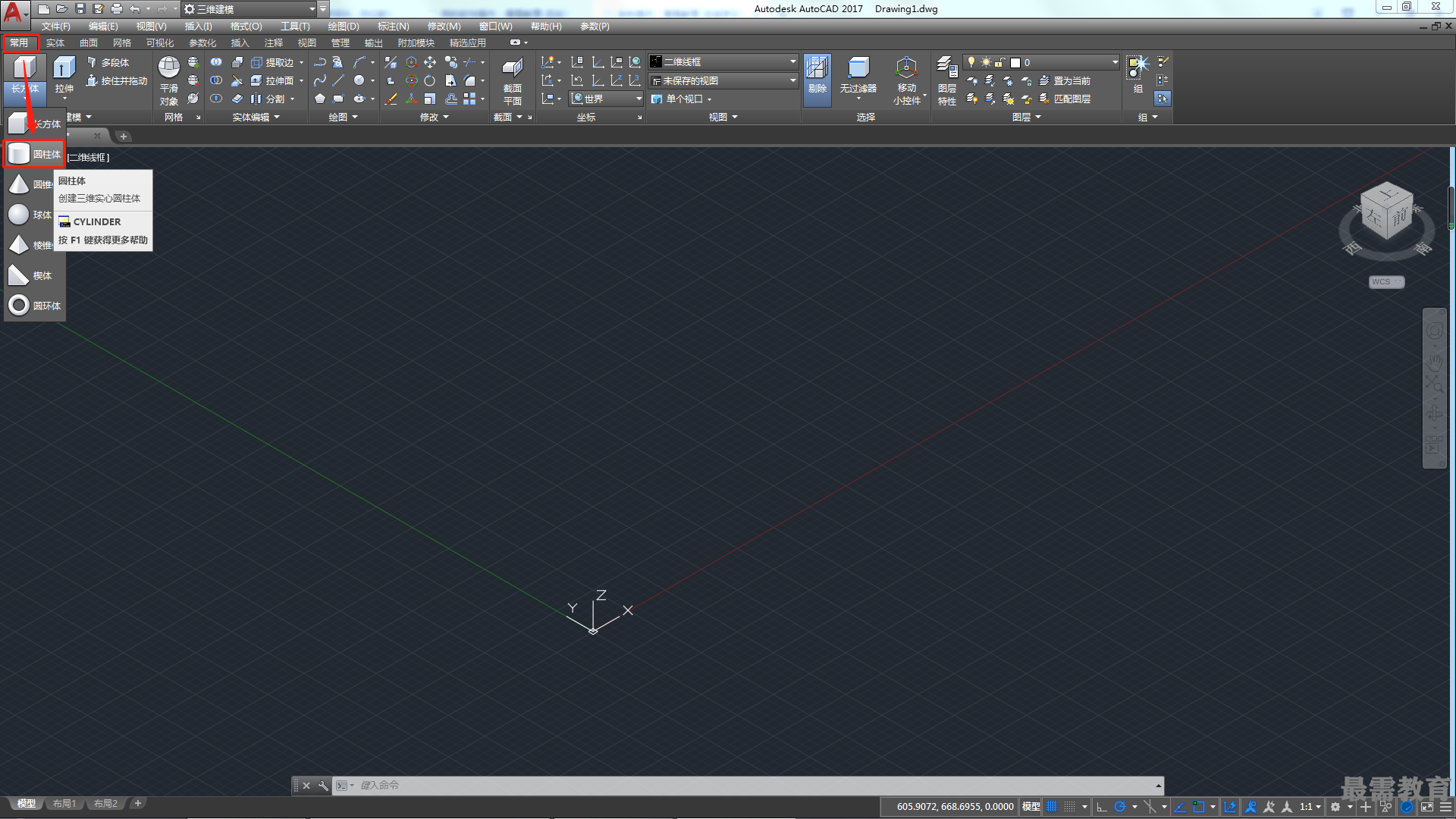

?執行“繪圖>建模>圓柱體”命令。

?在“常用”選項卡的“建?！泵姘逯袉螕簟皥A柱體”按鈕。

?在“實體”選項卡的“圖元”面板中單擊“圓柱體”按鈕。

?在命令行中輸入CYL命令，然后按回車鍵。

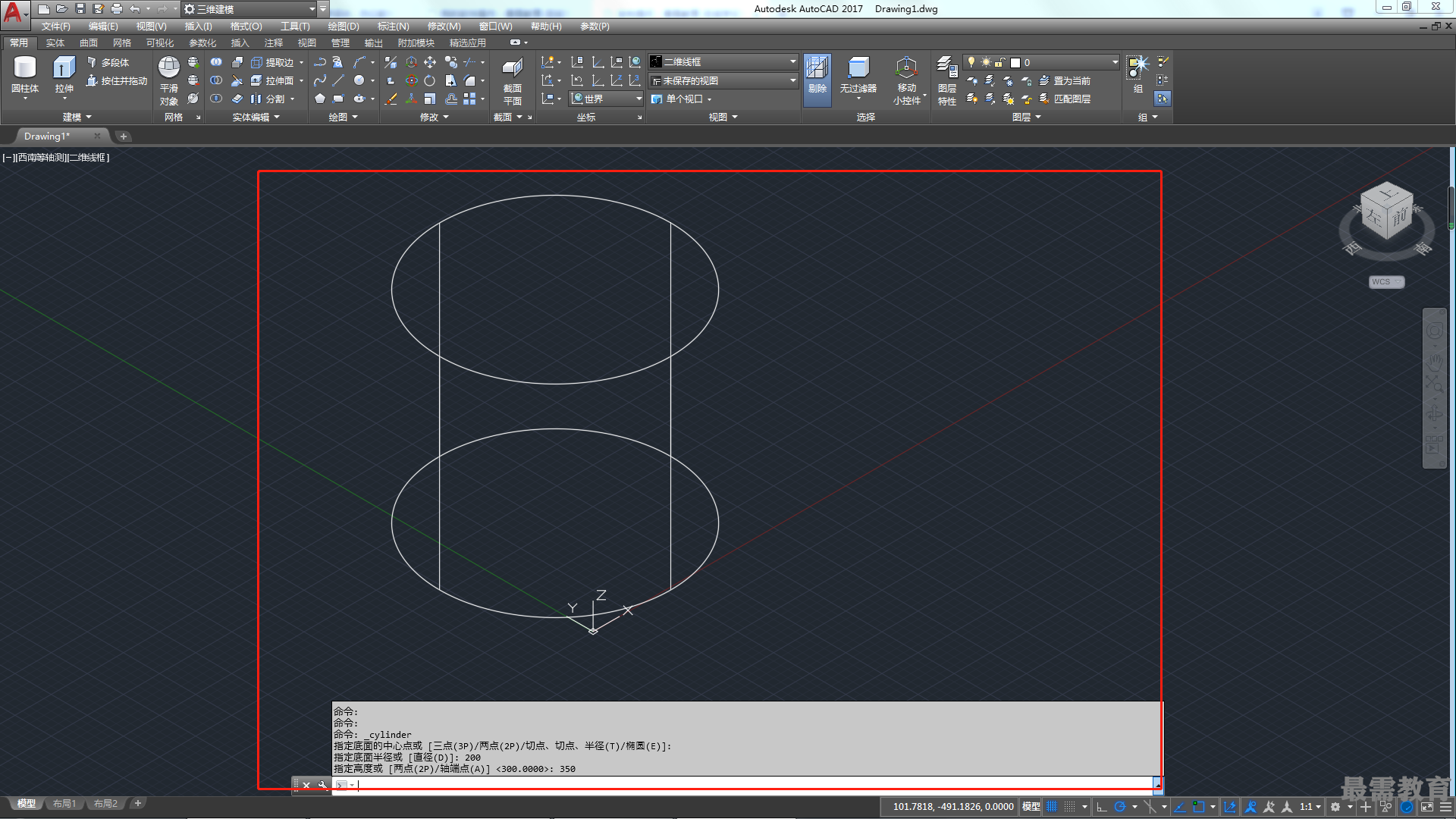

執行“圓柱體”命令后，根據命令行中的提示創建長方體，如圖所示。命令行提示內容如下。

命令:_cylinder

指定底面的中心點或[三點(3P)/兩點(2P)/切點、切點、半徑(T)/橢圓(E)]:

指定底面半徑或[直徑(D]: 200

指定高度或[ 兩點(2P)/軸端點(A)] <300.0000>: 350

命令行中各選項的含義介紹如下：

?三點：通過指定三個點來定義圓柱體的底面周長和底面。

?兩點：通過指定兩個點來定義圓柱體的底面直徑。

?相切、相切、半徑：定義具有指定半徑，且與兩個對象相切的圓柱體底面。

?橢圓：定義圓柱體底面形狀為橢圓，并生成橢圓柱體。

?軸端點：指定圓柱體軸的端點位置。軸端點是圓柱體的頂面中心點。
