AutoCAD 2017中楔體的繪制

楔體可以看作是以矩形為底面，其一邊沿法線方向拉伸所形成的具有楔狀特征的實體，也就是1/2長方體，其表面總是平行于當前的UCS，其斜面沿Z軸傾斜。可以通過以下方法執行“楔體”命令。

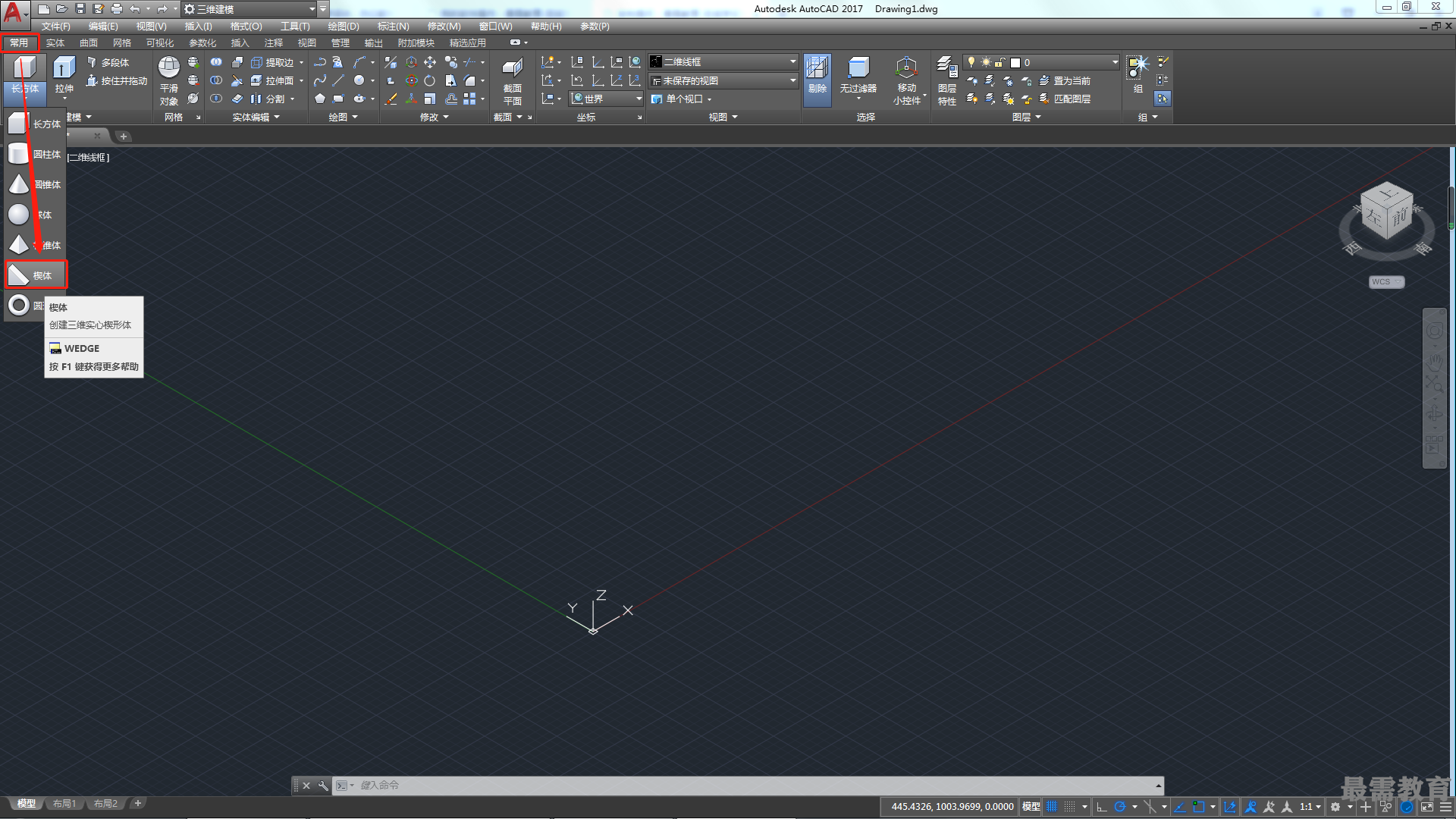

?執行“繪圖>建模>楔體”命令。

?在“常用”選項卡的“建?！泵姘逯袉螕簟靶w”按鈕

?在命令行中輸入WE命令，然后按回車鍵。

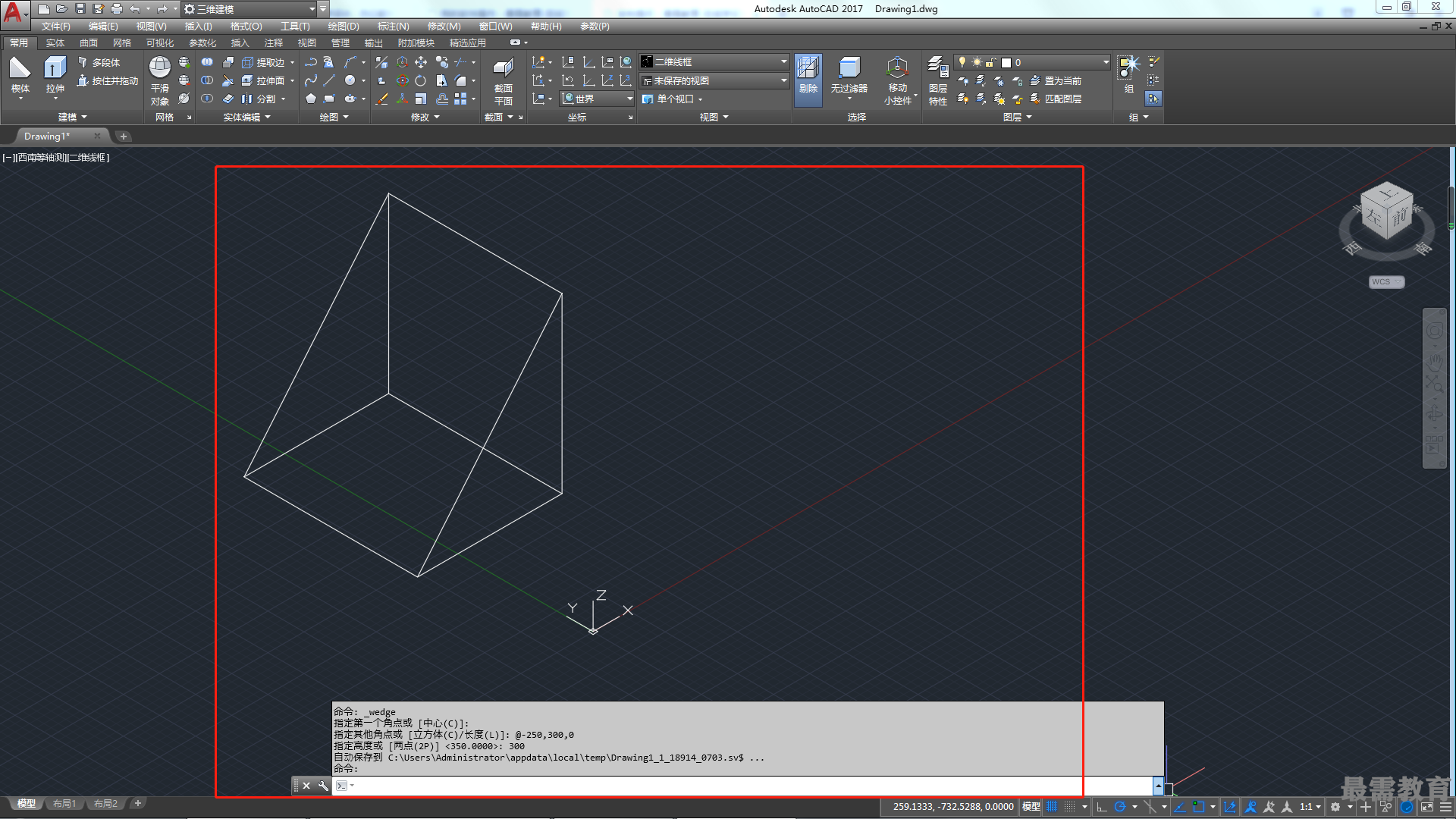

執行“楔體”命令后，根據命令行中的提示創建長方體，如圖所示。命令行提示內容如下。

命令: _wedge

指定第一個角點或[中心(C)]:

指定其他角點或[立方體(C)/長度(L)]: @-250,300,0

指定高度或[兩點(2P)] <350.0000>: 300
