AutoCAD 2017:圓環體的繪制

圓環體可以看作是繞圓輪廓線與其共面的直線旋轉所形成的實體特征。可以通過以下方法執行“圓環體”命令。

?執行“繪圖>建模>圓環體”命令。

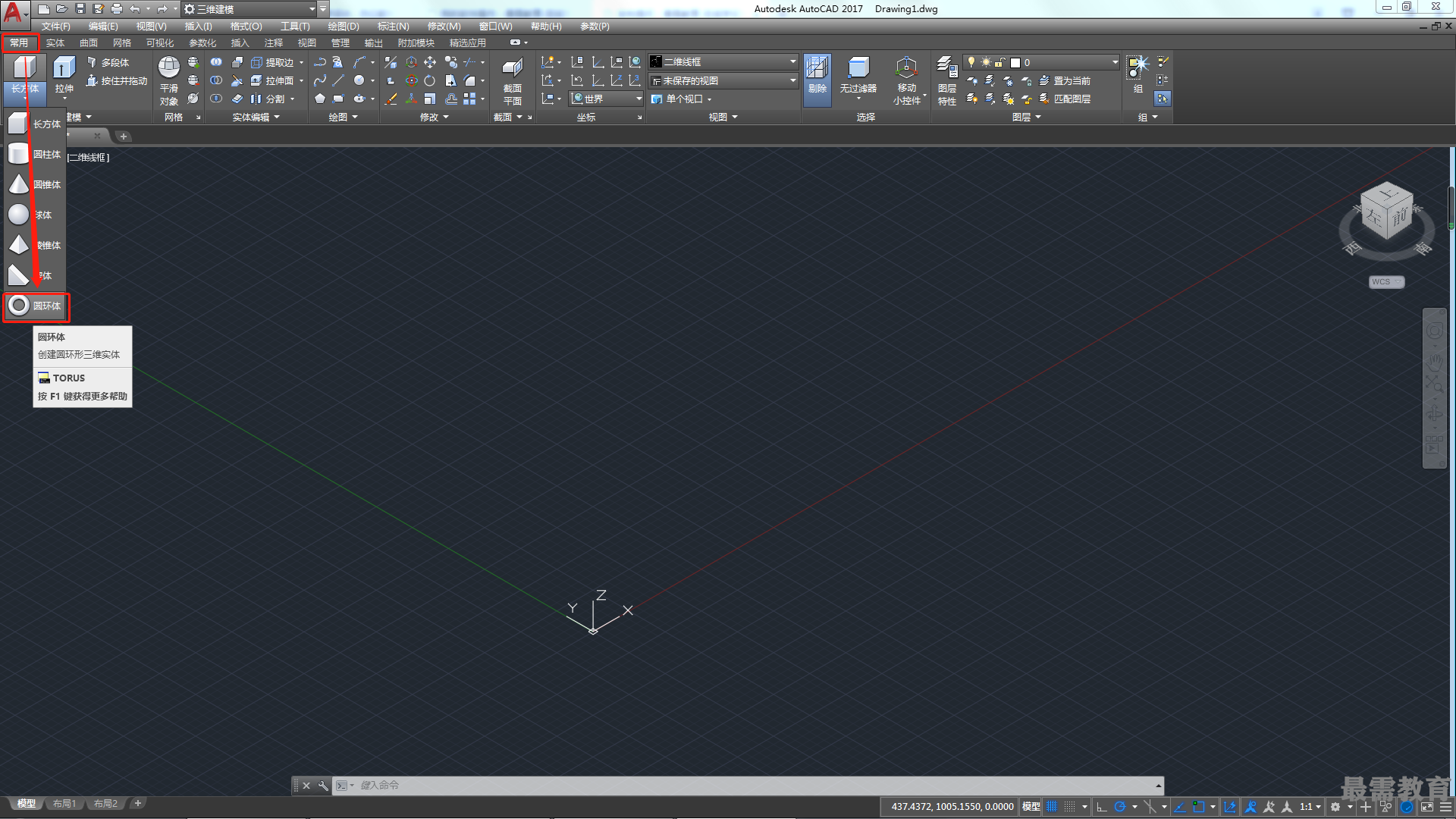

?在“常用”選項卡的“建?！泵姘逯袉螕簟皥A環體”按鈕

?在“視圖”選項卡的“圖元”面板中單擊“圓環體”按鈕。

?在命令行中輸入快捷命令TOR，然后按回車鍵。

執行“圓環體”命令后，根據命令行中的提示創建圓環體，如圖所示。命令行提示內容如下。

命令：_torus

指定中心點或[三點（3P)/兩點（2P)/切點、切點、半徑（T)]:

指定半徑或[直徑(D)] <200.0000〉： 300

指定圓管半徑或[兩點（2P)/直徑（D)]: 40
