AutoCAD 2017:棱錐體的繪制

棱錐體可以看作是以一個多邊形面為底面，其余各面有一個公共頂點的具有三角形特征的面所構成的實體。可以通過以下方法執行“棱錐體”命令。

?執行“繪圖>建模>棱錐體”命令。

?在“常用”選項卡的“建模”面板中單擊“棱錐體”按鈕。

?在“視圖”選項卡的“圖元”面板中單擊“棱錐體”按鈕。

?在命令行中輸入快捷命令PYR，然后按回車鍵。

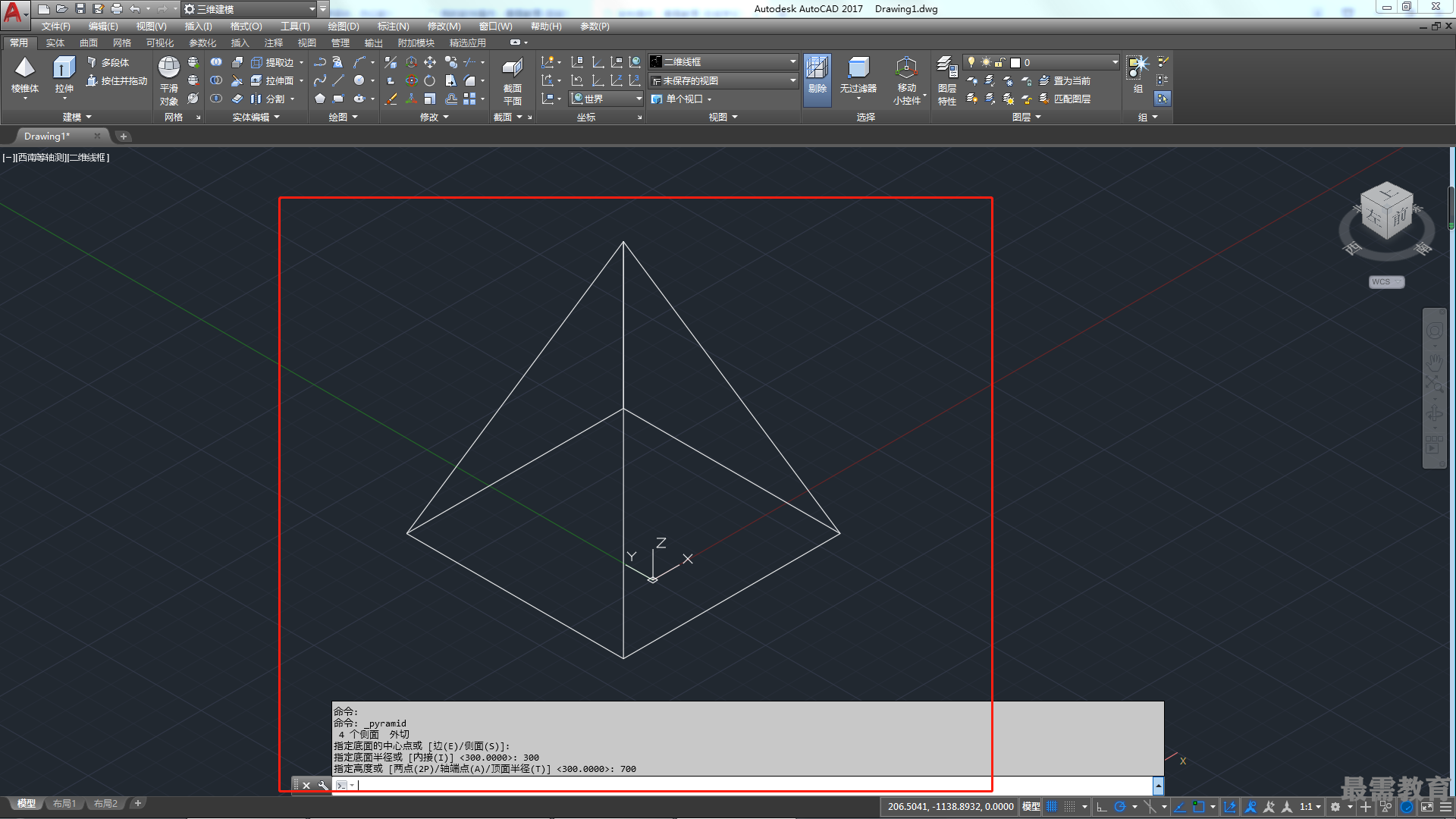

執行“棱錐體”命令后，根據命令行中的提示創建棱錐體，如圖所示。命令行提示內容如下。

命令：_pyramid

4個側面 外切

指定底面的中心點或[邊（E)/側面（S)]:

指定底面半徑或[內接（I)] <300.0000〉：300

指定高度或[兩點（2P)/軸端點（A)/頂面半徑（T)] <300.0000〉：700
