AutoCAD 2017中多段體的繪制

提問人:卓娟發布時間:2021-01-20

在默認情況下,多段體始終帶有一個矩形輪廓,可以指定輪廓高度和寬度??梢酝ㄟ^以下方法執行“多段體”命令。

?執行“繪圖〉建?!刀喽误w”命令。

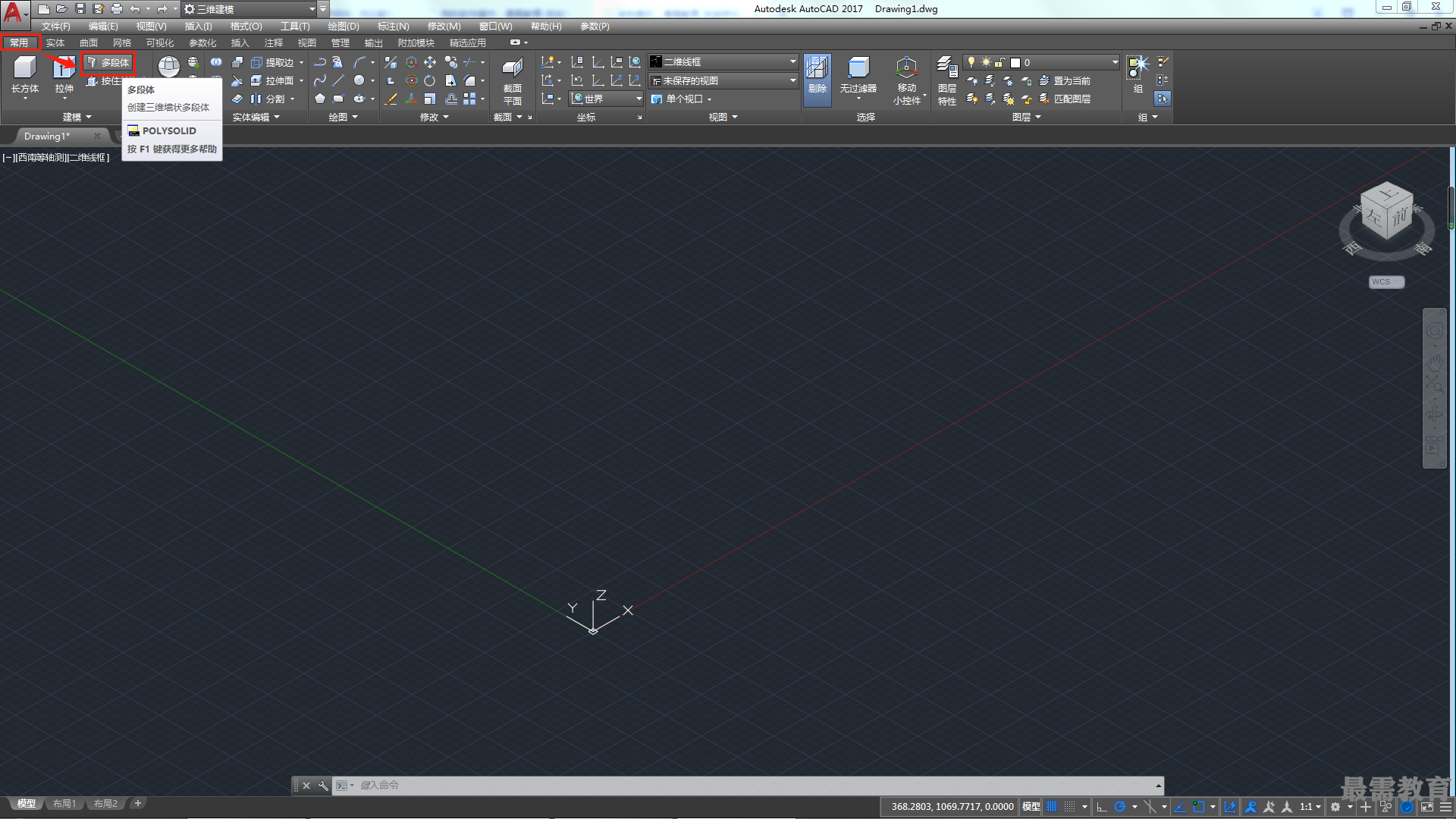

?在“常用”選項卡的“建?!泵姘逯袉螕簟岸喽误w”按鈕


?在“實體”選項卡的“圖元”面板中單擊“多段體”按鈕

?在命令行中輸入P0LYS0LID命令,然后按回車鍵。

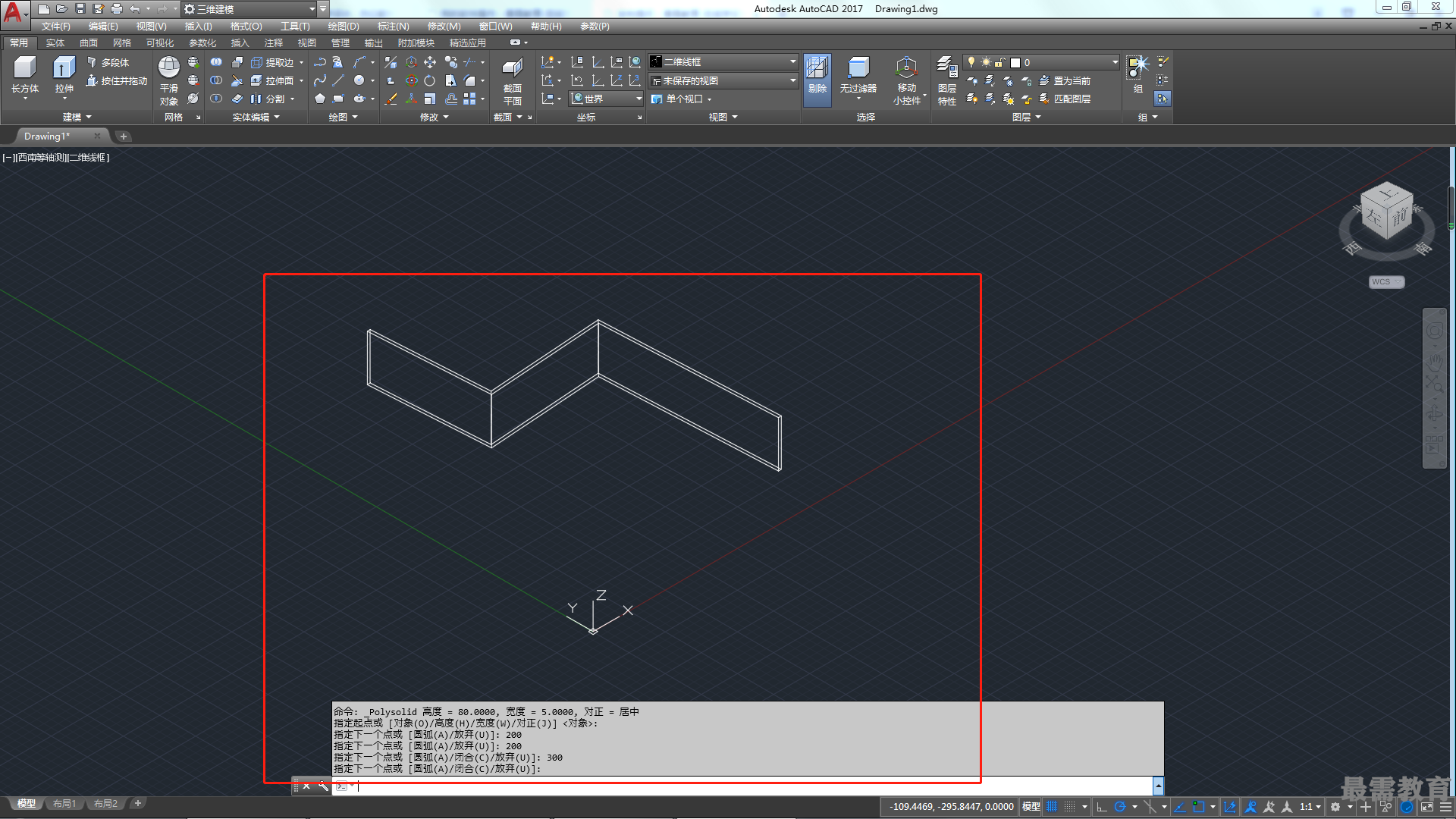

執行“多段體”命令后,根據命令行中的提示創建多段體,如圖所示。命令行提示內容如下。

命令: _Polyso1id 高度=80.0000,寬度=5.0000,對正=居中

指定起點或[對象(O)/高度(H)/寬度(W)/對正(J)] <對象>:

指定下一個點或[圓弧(A)/放棄(U)]: 200

指定下一個點或[圓弧(A)/放棄(U)]: 200

指定下一個點或[圓弧(A)/閉合(C)/放棄(U)]: 300
