AutoCAD 2017:拉伸實體

使用“拉伸”命令，可以繪制各種柱體、臺形體和沿指定路徑拉伸形成的拉伸實體?？梢酝ㄟ^以下方法執行“拉伸”命令。

?執行“繪圖>建模>拉伸”命令。

?在“常用”選項卡的“建?！泵姘逯袉螕簟袄臁卑粹o。

?在“實體”選項卡的“實體”面板中單擊“拉伸”按鈕。

?在命令行中輸入快捷命令EXT，然后按回車鍵。

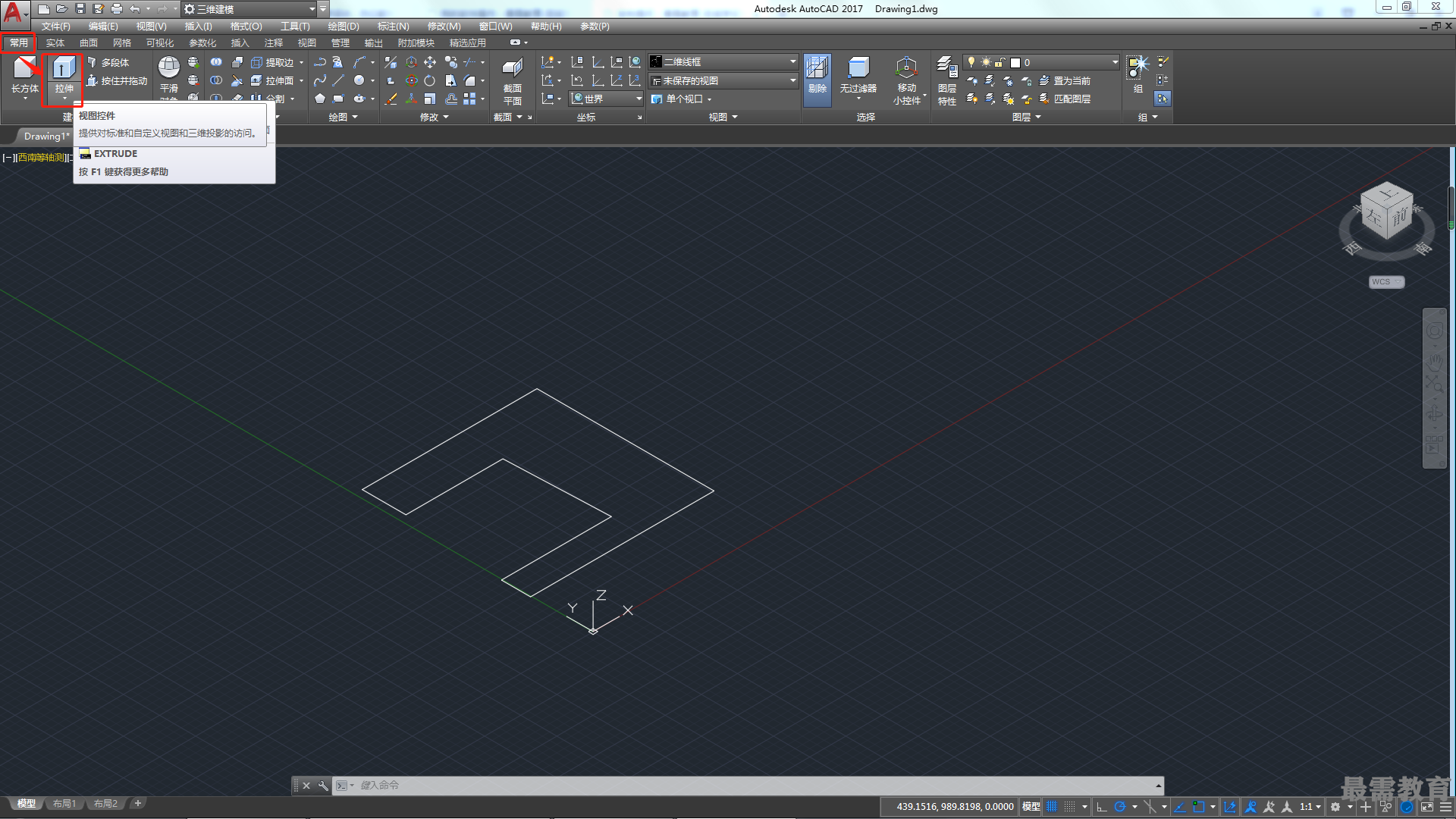

執行“拉伸”命令后，根據命令行中的提示拉伸實體，如圖所示。命令行提示內容如下。

命令：_extrude

當前線框密度：ISOLINES=4,閉合輪廓?jiǎng)?chuàng)建模式=實體

選擇要拉伸的對象或[模式（MO)]: _MO 閉合輪廊創建模式[實體（SO)/曲面（SU)]〈實體〉：_SO

選擇要拉伸的對象或[模式（MO)]:找到1個

選擇要拉伸的對象或[模式（MO)]:

指定拉伸的高度或[方向（D)/路徑（P)/傾斜角（T)/表達式（E)]: 350

其中，命令行中各選項的含義介紹如下。

?拉伸高度：表示沿正或負Z軸拉伸選定對象。

?方向：表示用兩個指定點指定拉伸的長度和方向。

?路徑：表示基于選定對象的拉伸路徑。

?傾斜角：表示拉伸的傾斜角。
