AutoCAD 2017:旋轉實體

使用“旋轉”命令，可將二維閉合的圖形以中心軸為旋轉中心進行旋轉，從而形成三維實體模型?？梢酝ㄟ^以下方法執行“旋轉”命令。

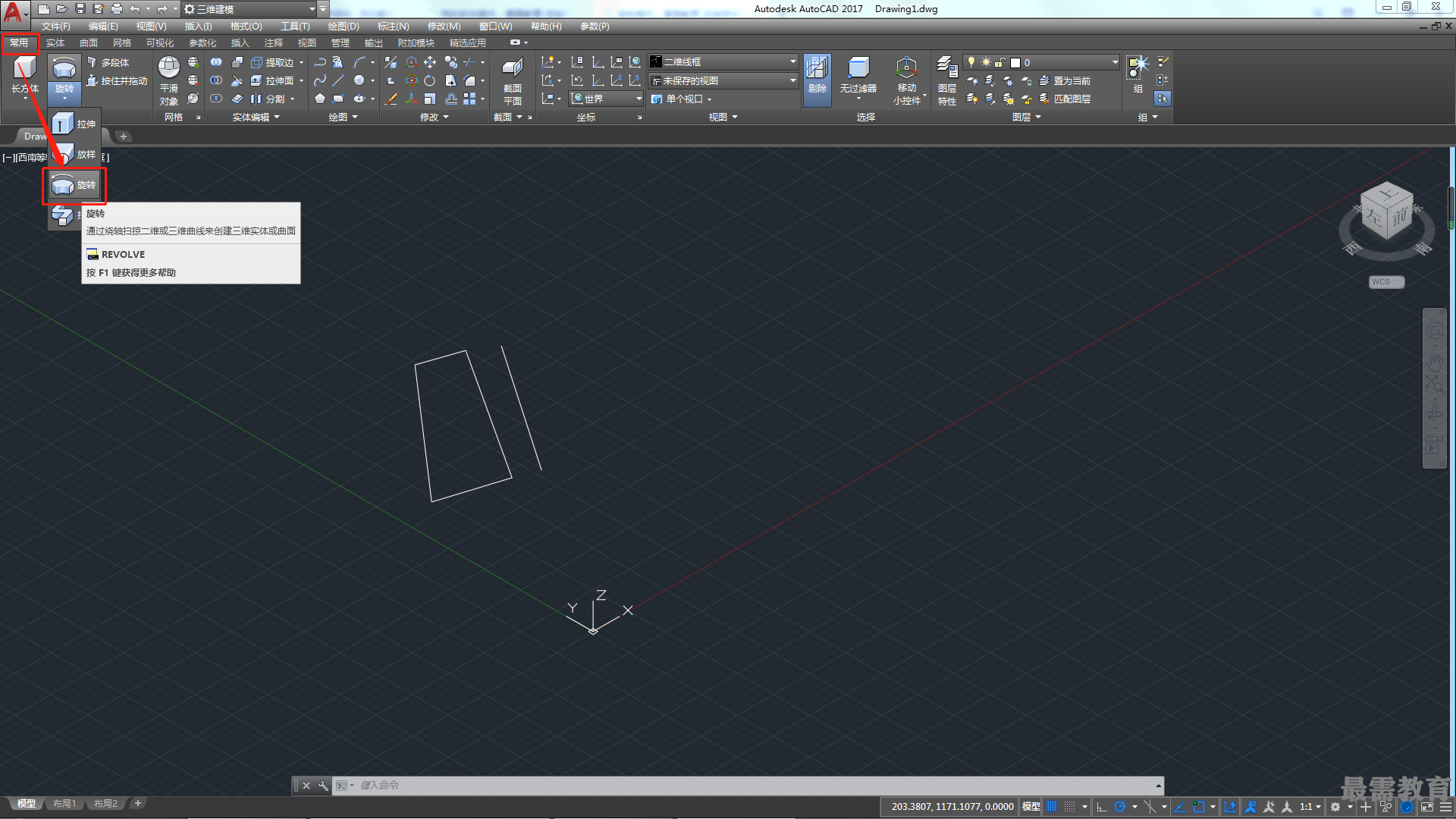

?執行“繪圖>建模>旋轉”命令。

?在“常用”選項卡的“建?！泵姘逯袉螕簟靶D(zhuǎn)”按鈕。

?在“實體”選項卡的“實體”面板中單擊“旋轉”按鈕。

?在命令行中輸入快捷命令REV,然后按回車鍵。

執行“旋轉”命令后，根據命令行中的提示旋轉實體，如圖所示。命令行提示內容如下

命令: _revolve

當前線框密度: ISOLINES=4, 閉合輪廊創建模式=實體

選擇要旋轉的對象或[ 模式(MO)]:_MO 閉合輪廊創建模式 [實體(SO]/ 曲面(SU)] <實體>: _SO

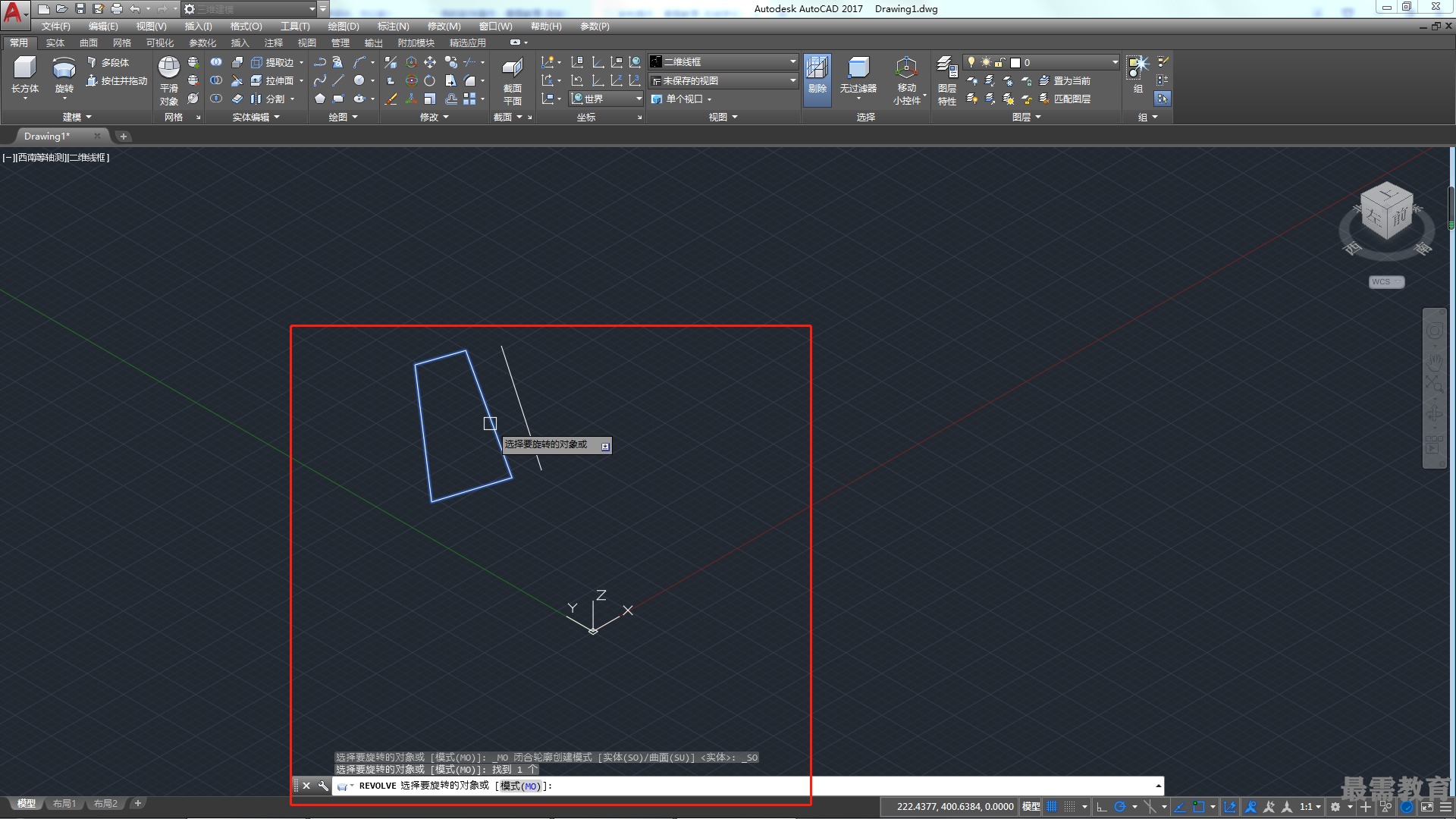

選擇要旋轉的對象或[模式(MO)]:找到1個

選擇要旋轉的對象或[ 模式(MO)]:

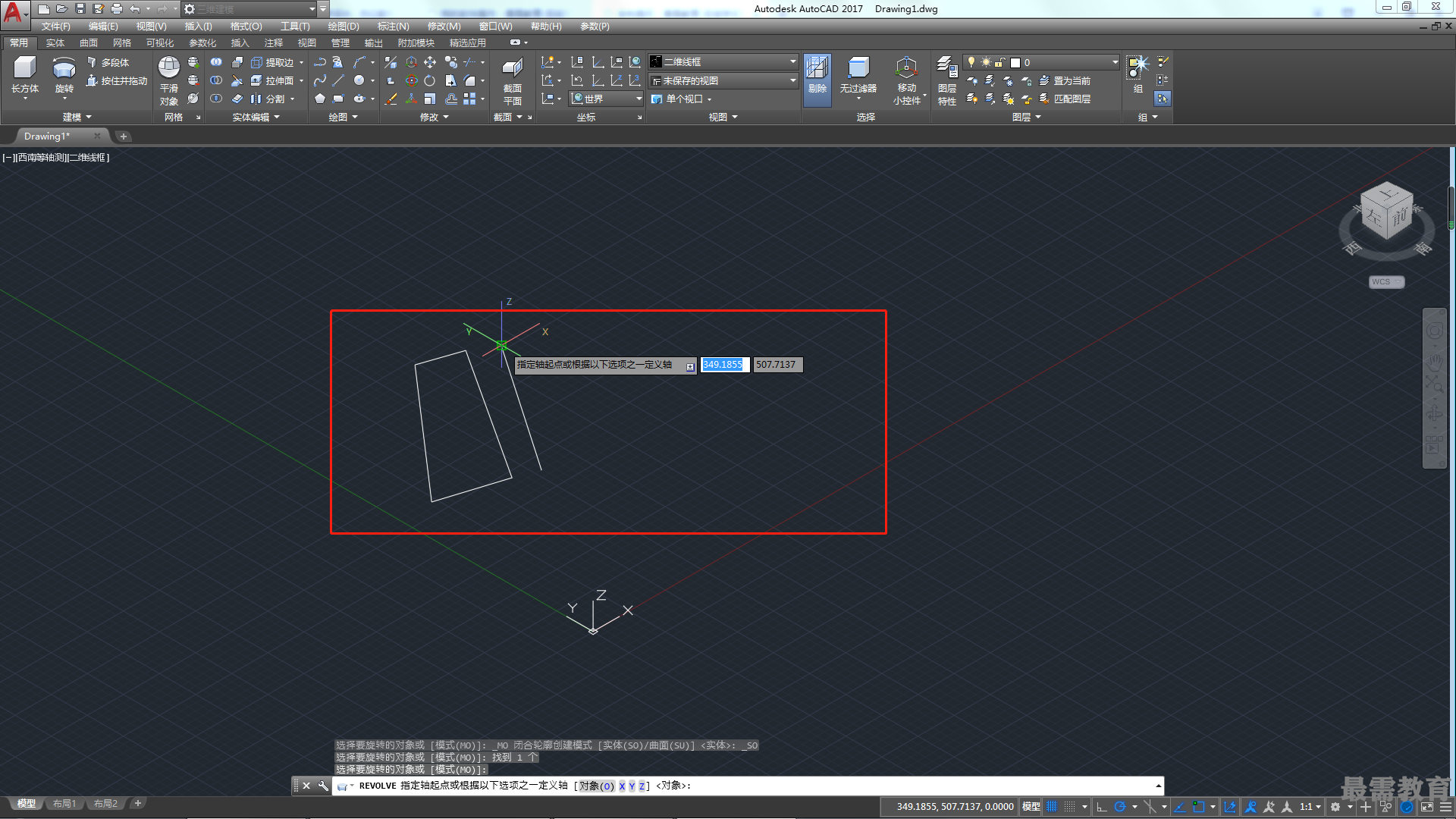

指定軸起點或根據以下選項之一定義軸[對象(O)/X/Y/Z] <對象>:

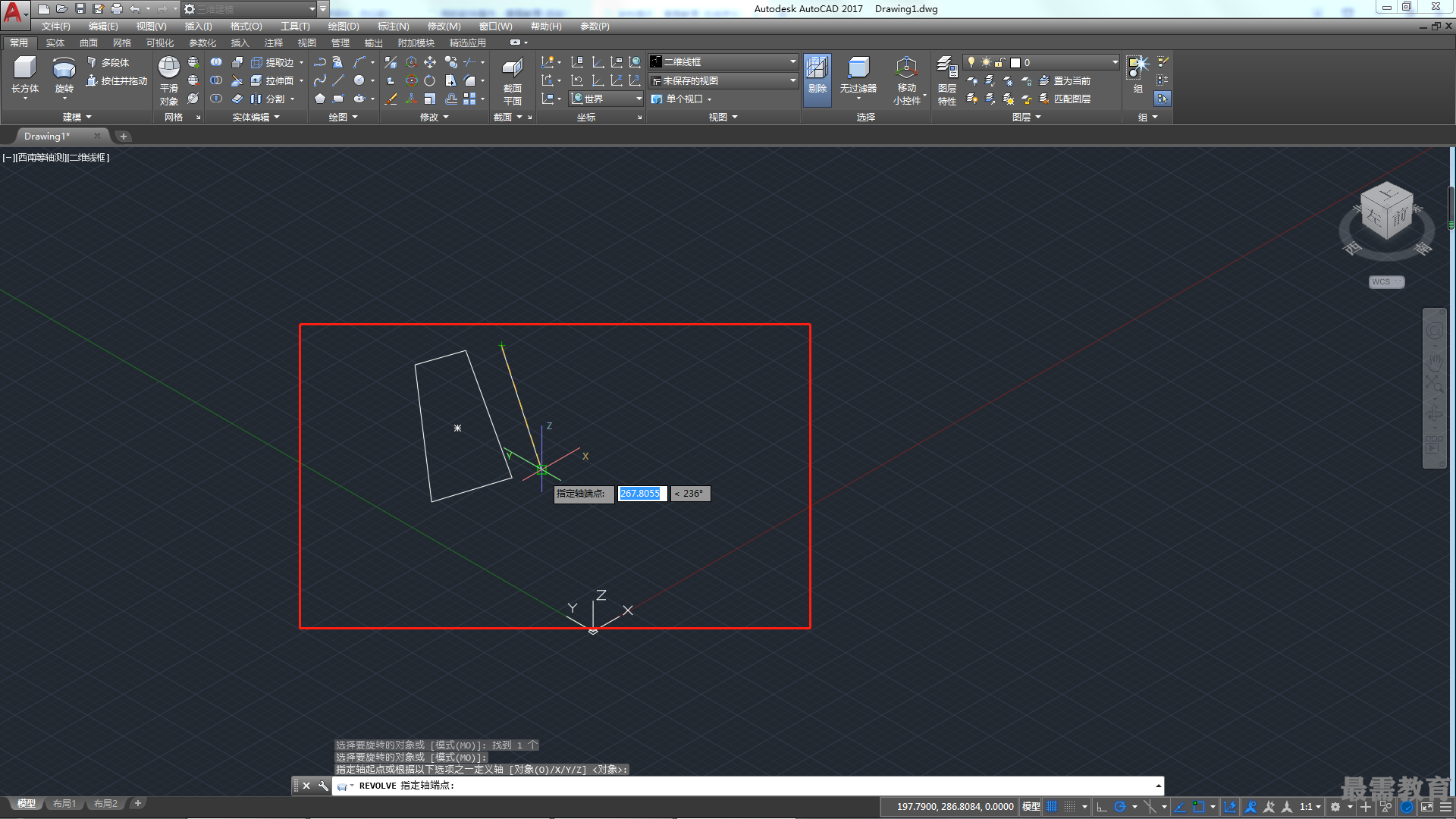

指定軸端點:

指定旋轉角度或[起點角度(ST)/反轉(R)/表達式(EX)] <360>:
