AutoCAD 2017:放樣實體

“放樣”命令用于在橫截面之間的空間內繪制實體或曲面。使用“放樣”命令時，至少必須指定兩個橫截面。可以通過以下方法執行“放樣”命令。

?執行“繪圖>建模>放樣”命令。

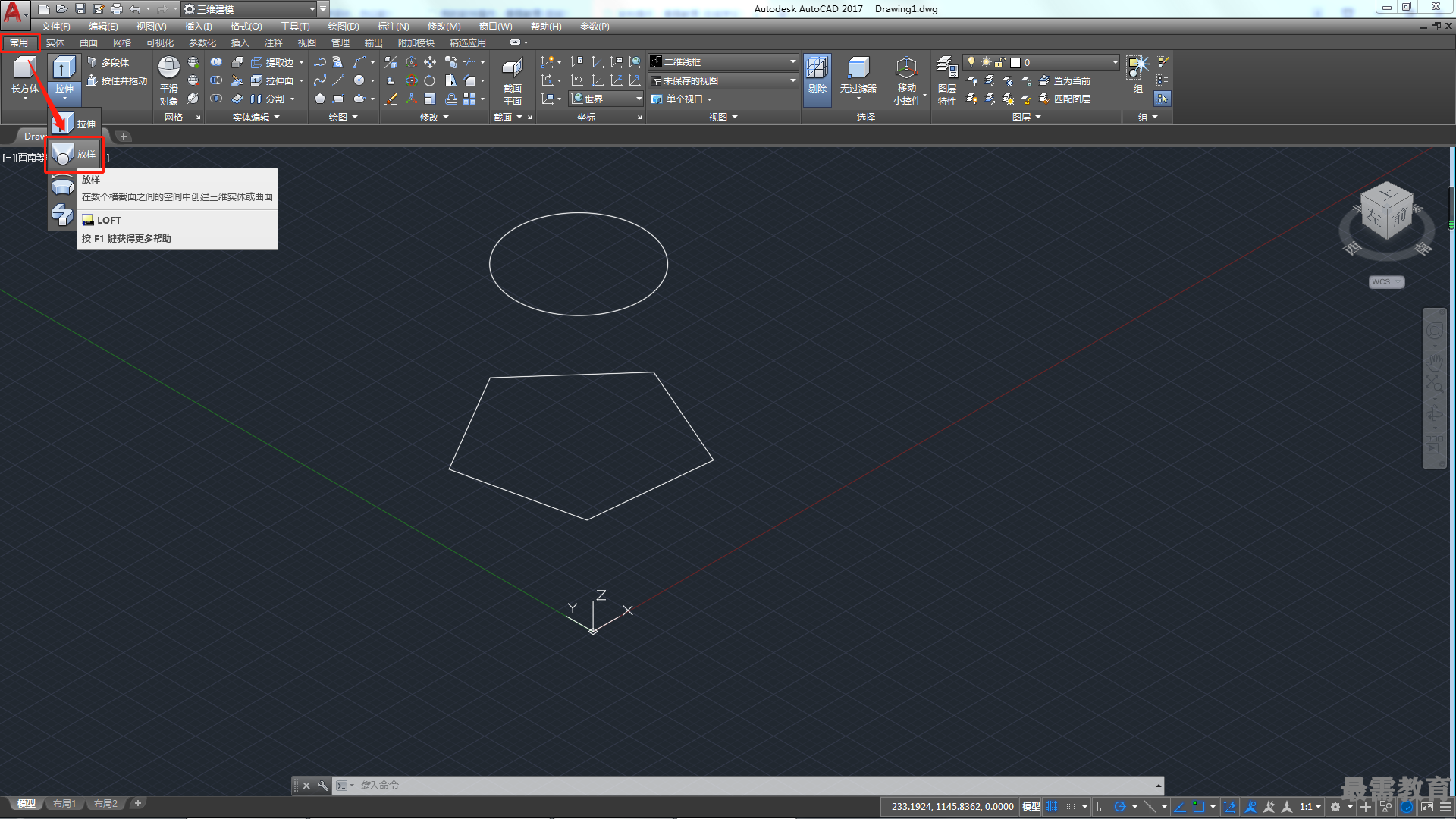

?在“常用”選項卡的“建模”面板中單擊“放樣”按鈕。

?在命令行中輸入LOFT命令，然后按回車鍵。

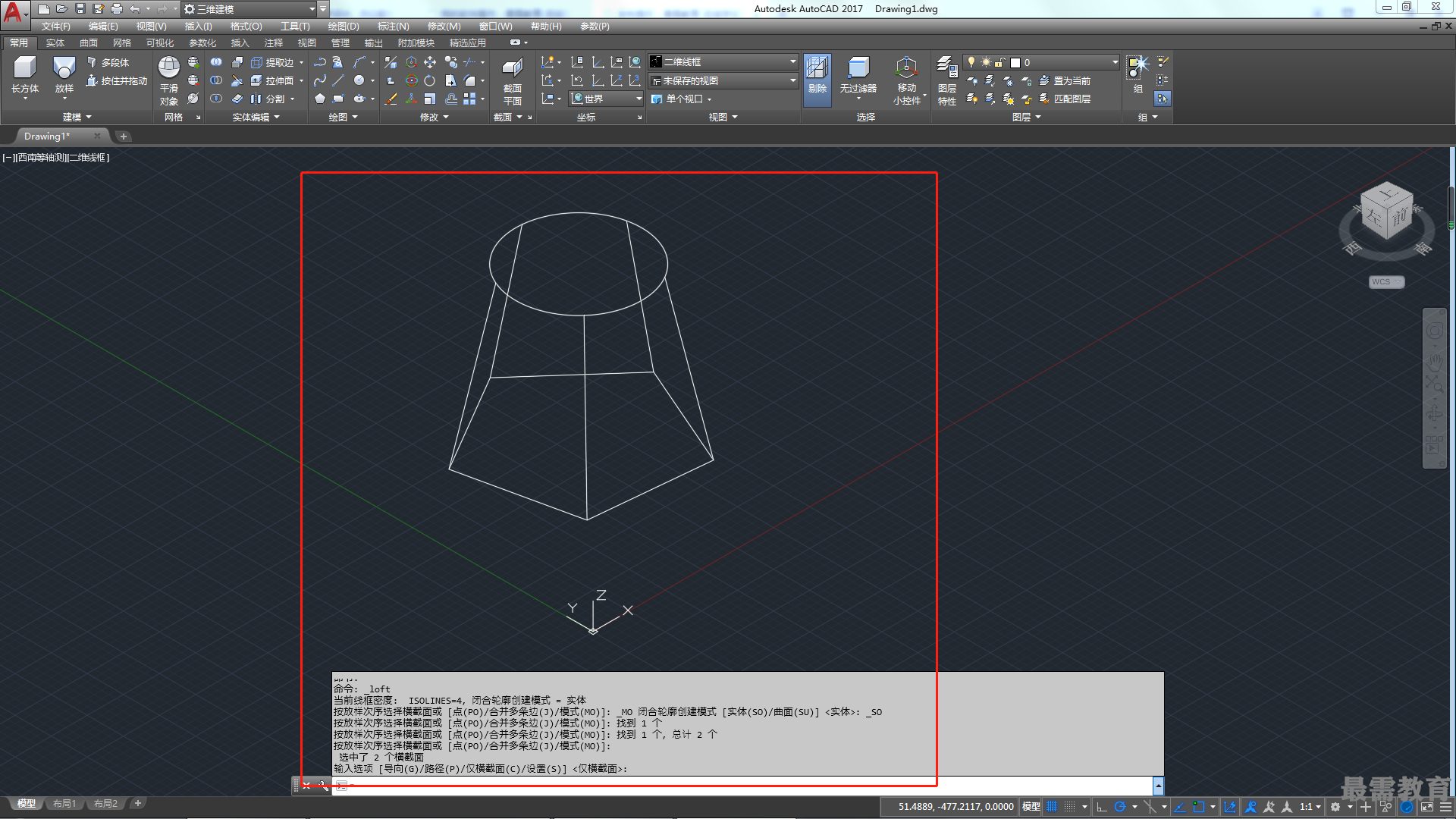

執行“放樣”命令后，根據命令行的提示，可按放樣次序選擇橫截面，然后選擇“僅橫截面”選項，即可完成放樣實體，如圖所示。
