AutoCAD 2017-差集操作

“差集”命令是從一個或多個實體中減去其中之一或若干部分，得到一個新的實體?？梢酝ㄟ^以下方法執(zhí)行“差集”命令。

?執(zhí)行“修改>實體編輯>差集”命令。

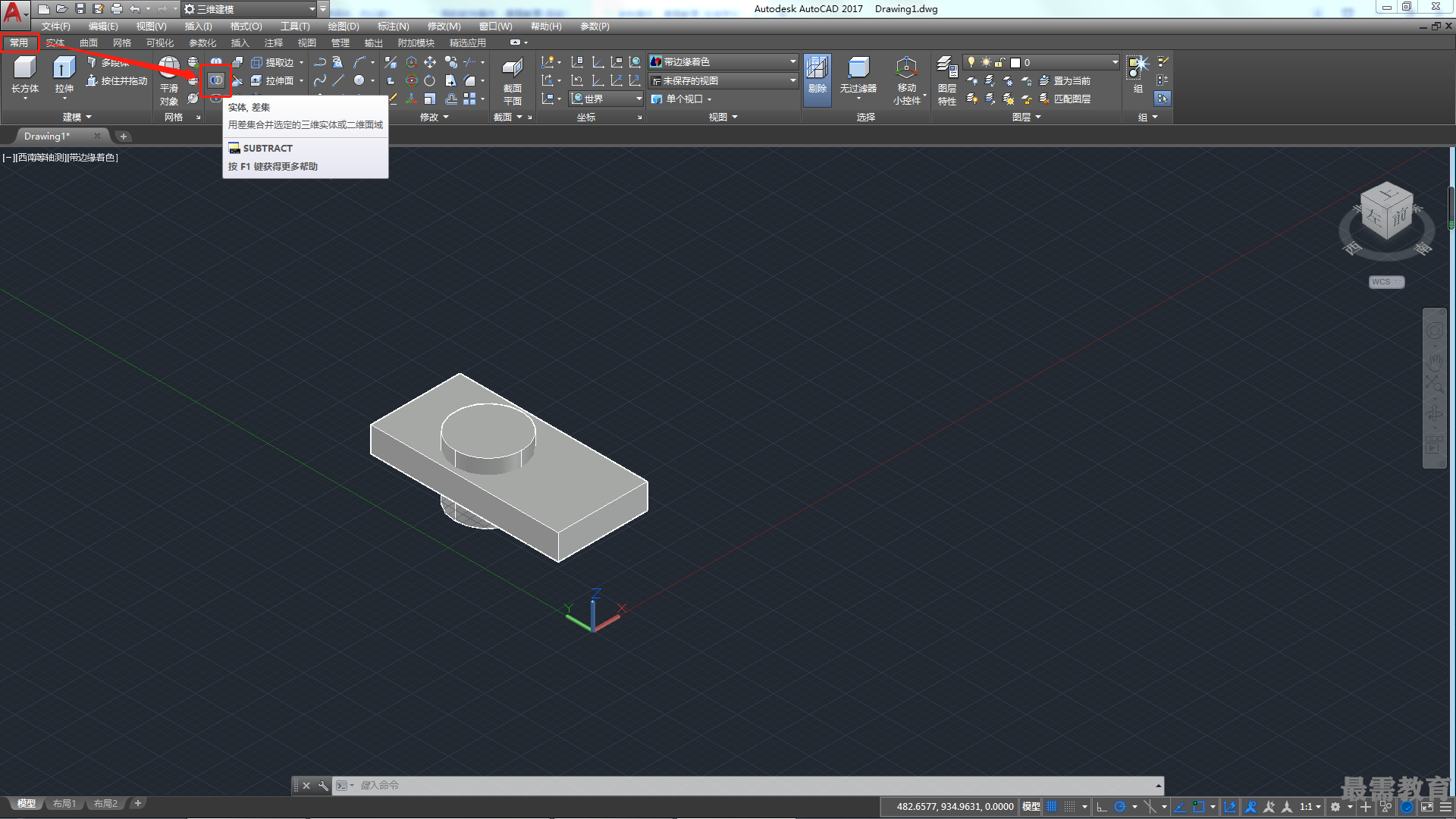

?在“常用”選項卡的“實體編輯”面板中單擊“差集”按鈕。

?在“實體”選項卡的“布爾值”面板中單擊“差集”按鈕。

?在命令行中輸入快捷命令SU,然后按回車鍵。

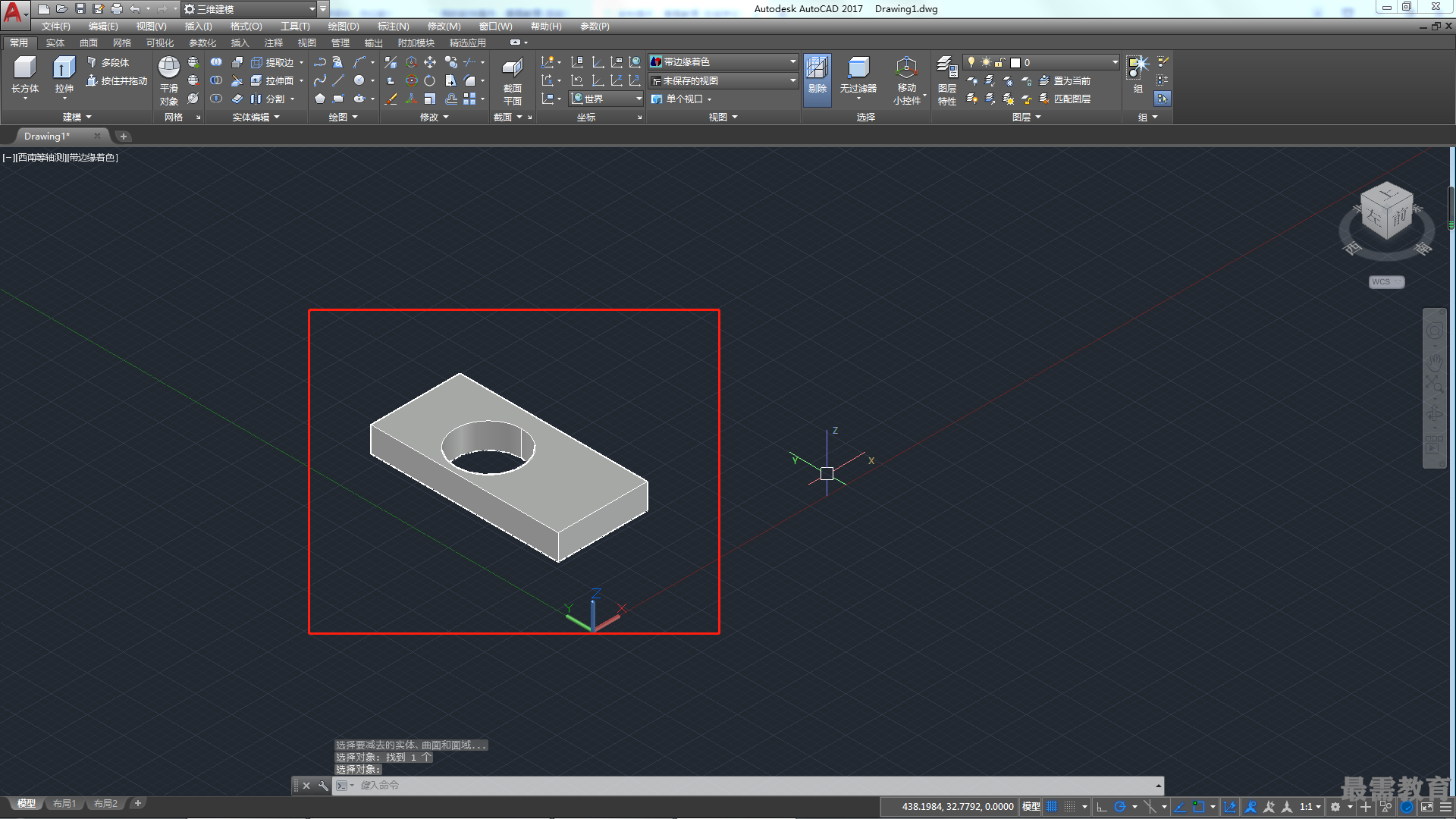

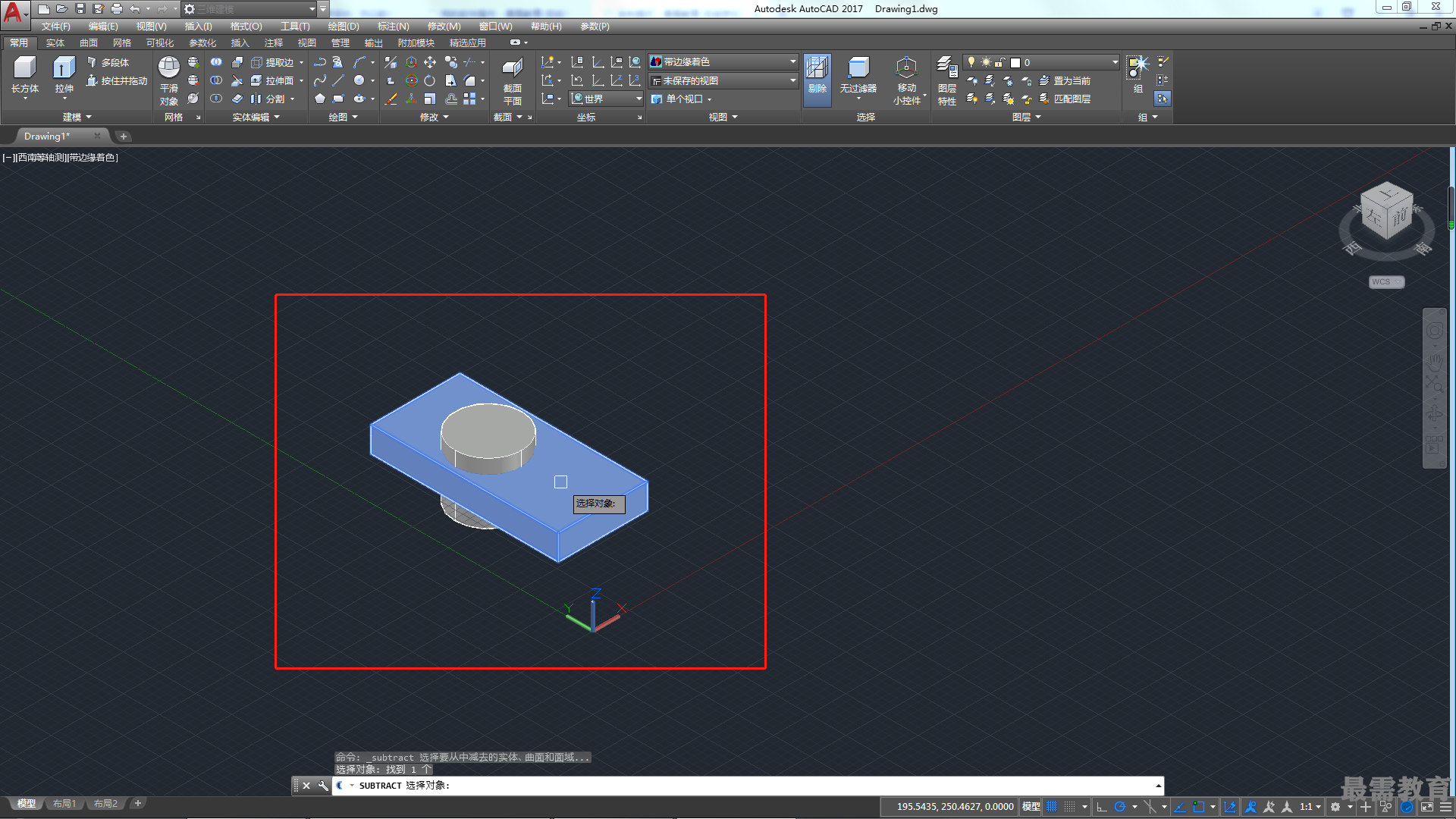

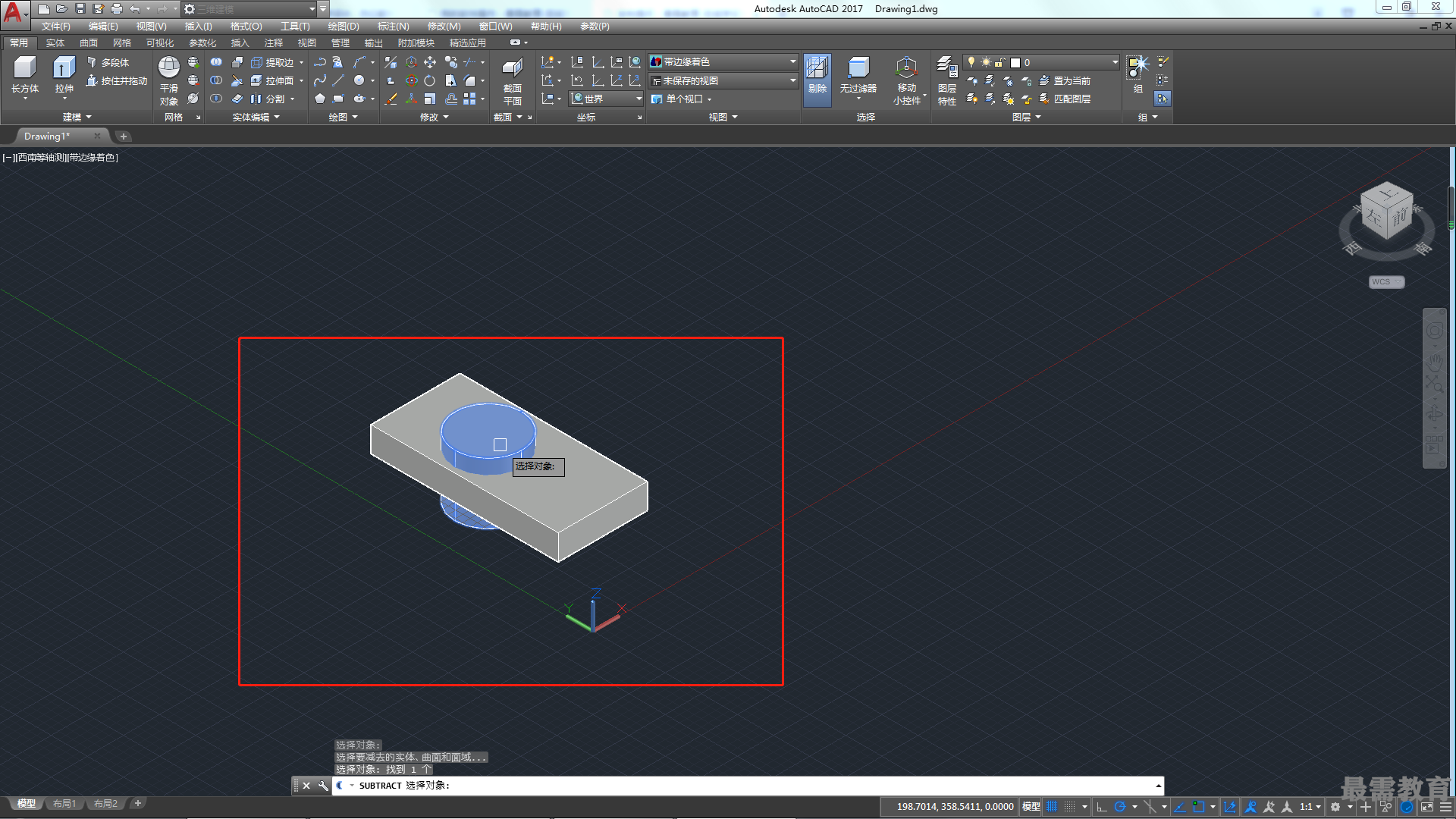

執(zhí)行“差集”命令后，選擇對象，然后選擇要從中減去的實體、曲面和面域，按回車鍵即可得到差集效果，如圖所示。
