AutoCAD 2017——矩形陣列

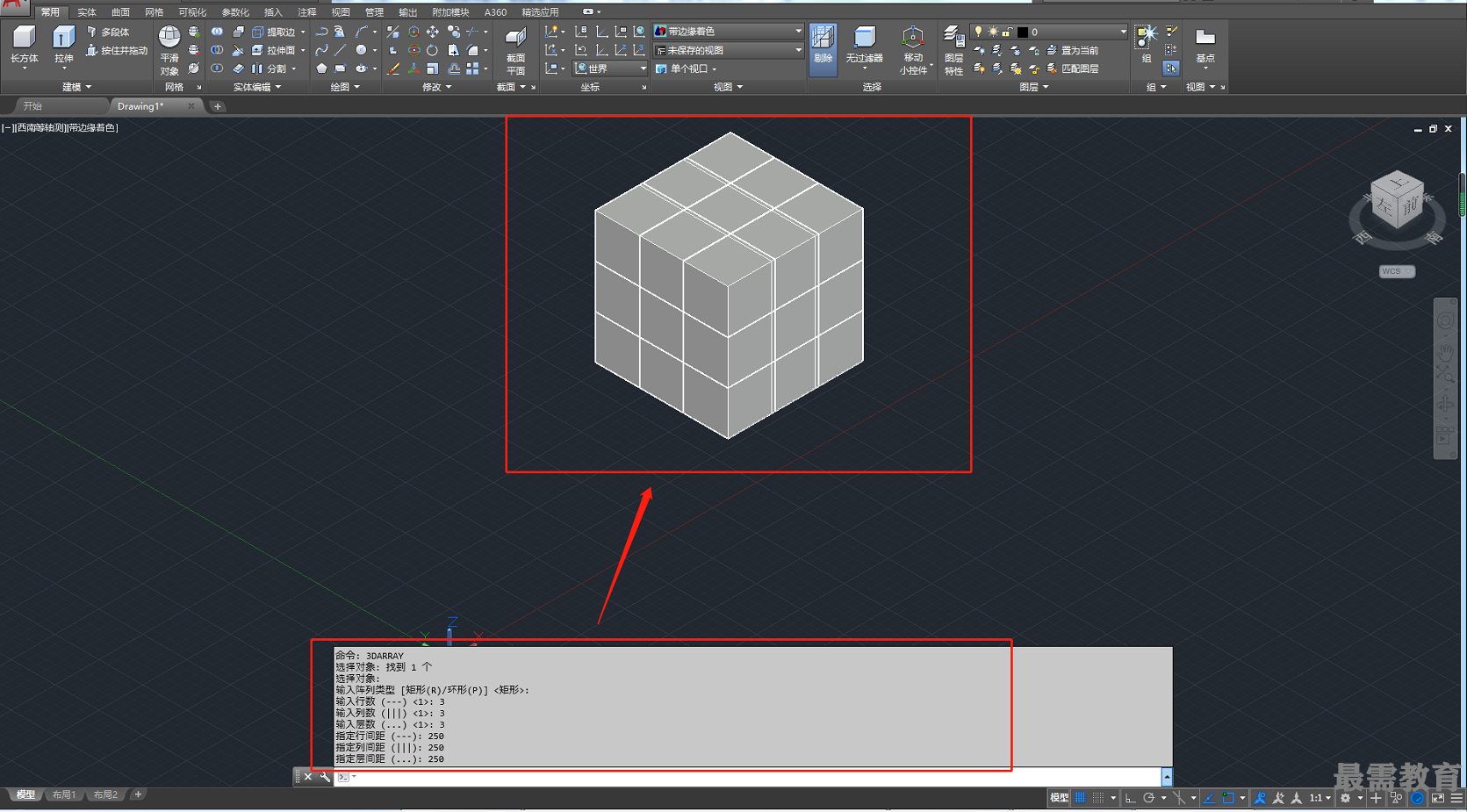

三維矩形陣列是在行(X軸)、列(Y軸)和層(Z軸)矩形陣列中復制對象。執行“三維陣列”命令后,根據命令行的提示,選擇要陣列的對象,按回車鍵,選擇“矩形陣列”類型,然后根據命令行提示,依次指定陣列的行數、列數、層數、行間距、列間距及層間距,效果如圖所示。執行命令的方法及命令行提示內容如下。

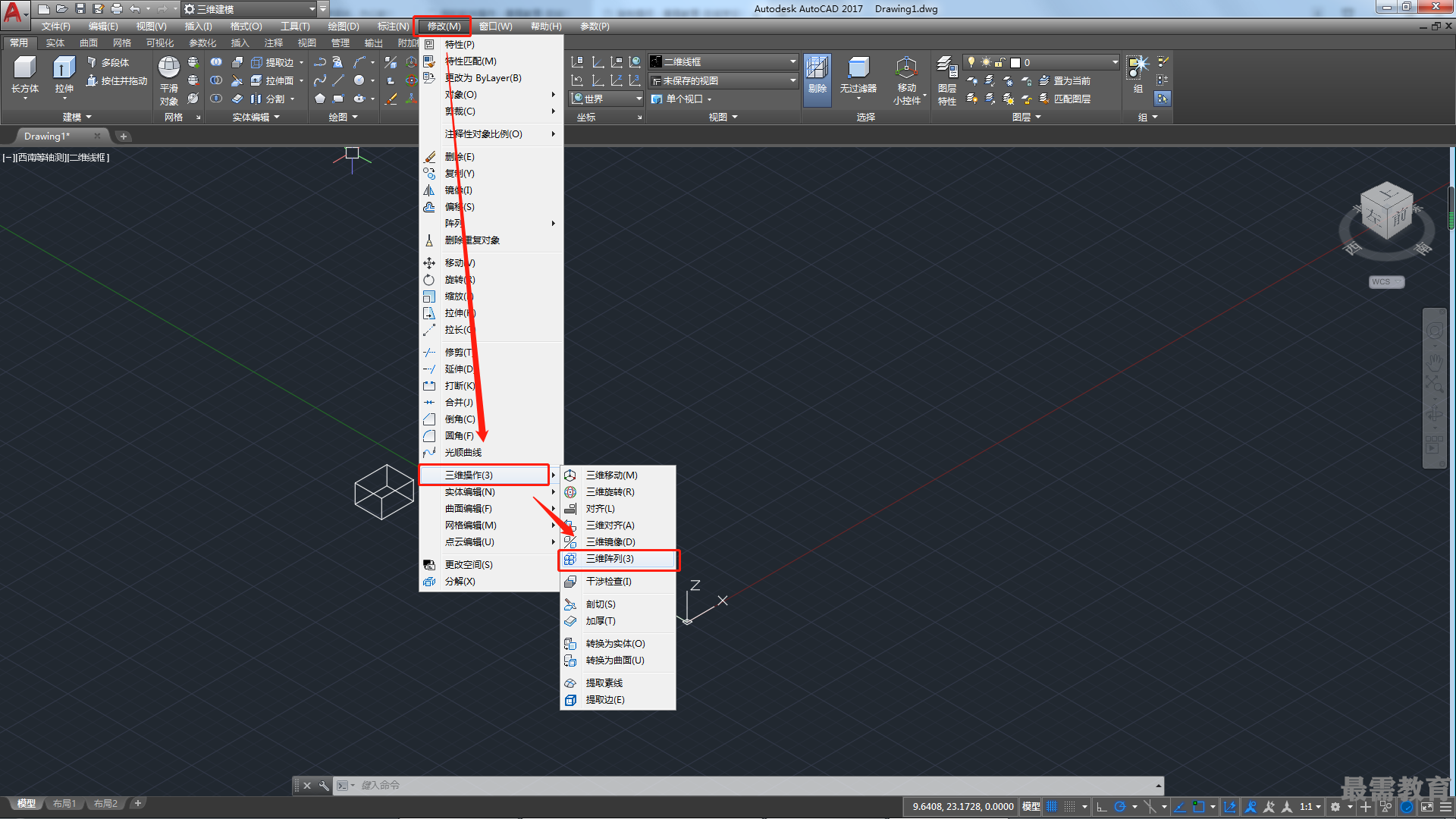

?執行“修改>三維操作>三維陣列”命令。
?在命令行中輸入快捷命令3A,然后按回車鍵。
命令: 3darray
選擇對象:指定對角點:找到1個
選擇對象:
輸入陣列類型[矩形(R)/環形(P)] <矩形>:
輸入行數(---) <1>: 3
輸入列數(|||) <1>: 3
輸入層數(...) <1>:3
指定行間距(---):250
指定列問距(|||): 250
指定層間距(...): 250
