AutoCAD 2017:環形陣列

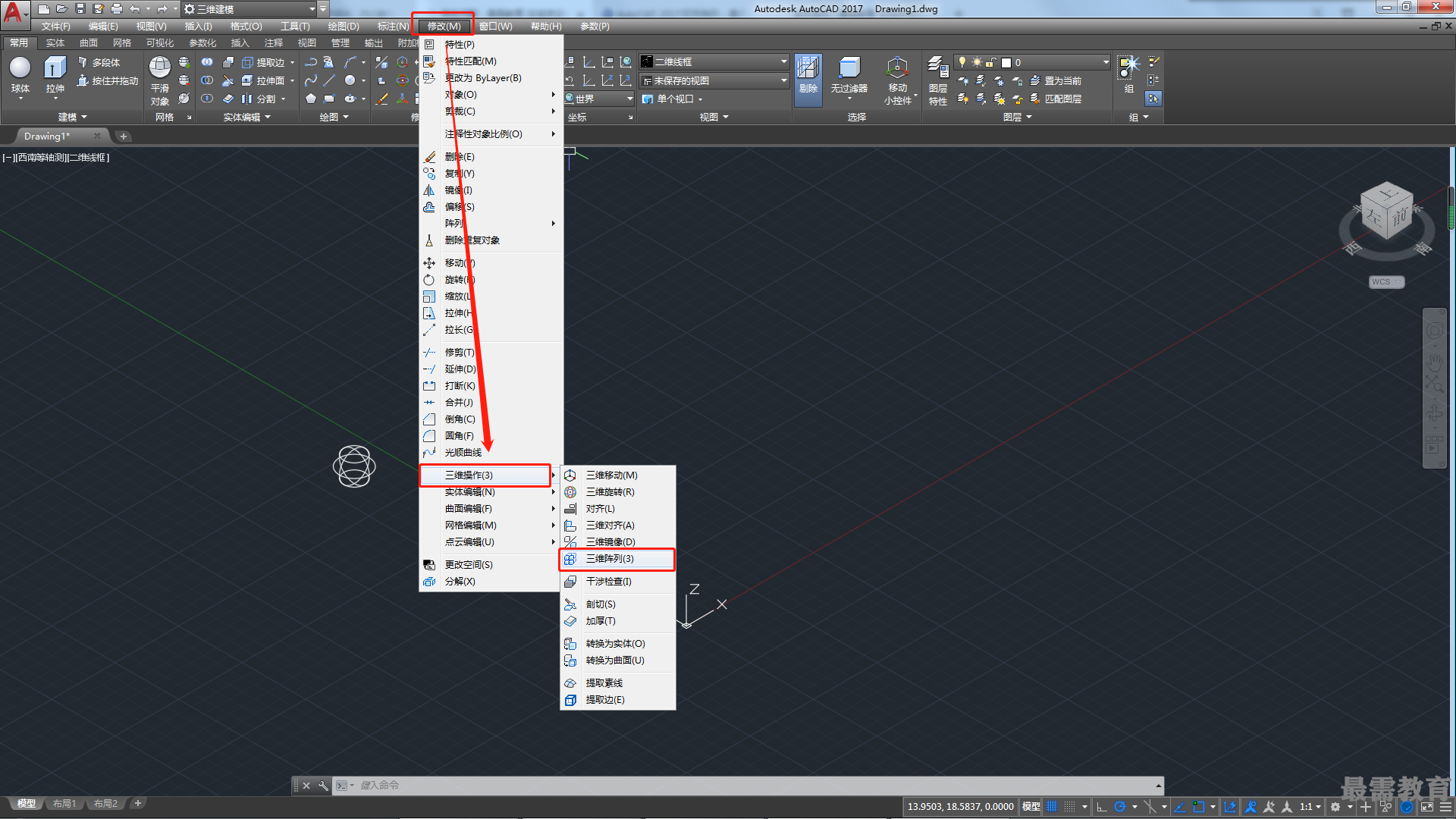

三維環形陣列是圍繞旋轉軸按逆時針或順時針?lè)较騺?lái)陣列復制選擇對象。執行“三維陣列”命令，選擇要陣列的對象，按回車鍵，選擇“環形陣列”類型，然后根據命令行提示，指定陣列的項目個數和填充角度，確認是否要進行自身旋轉后，指定陣列的中心點及旋轉軸上的第二點，即可完成環形陣列操作，效果如圖所示。執行命令的方法及命令行提示內容如下。

命令: 3darray

選擇對象:指定對角點:找到2個

選擇對象:

輸入陣列類型[矩形(R)/環形(P)] < 矩形>:P

輸入陣列中的項目數目: 10

指定要填充的角度(+= 逆時針，-=順時針) <360>:

旋轉陣列對象? [是(Y)/否(N)] <Y>:

指定陣列的中心點:

指定旋轉軸上的第二點:
