AutoCAD 2017中抽殼三維對象

提問人:卓娟發布時間:2021-01-21
該命令可以將三維實體轉換為中空薄壁或殼體。將實體對象轉換為殼體時,可以通過將現有面朝其原始位置的內部或外部偏移來創建新面??梢酝ㄟ^以下方法執行“抽殼”命令。

?執行“修改>三維操作>抽殼”命令。

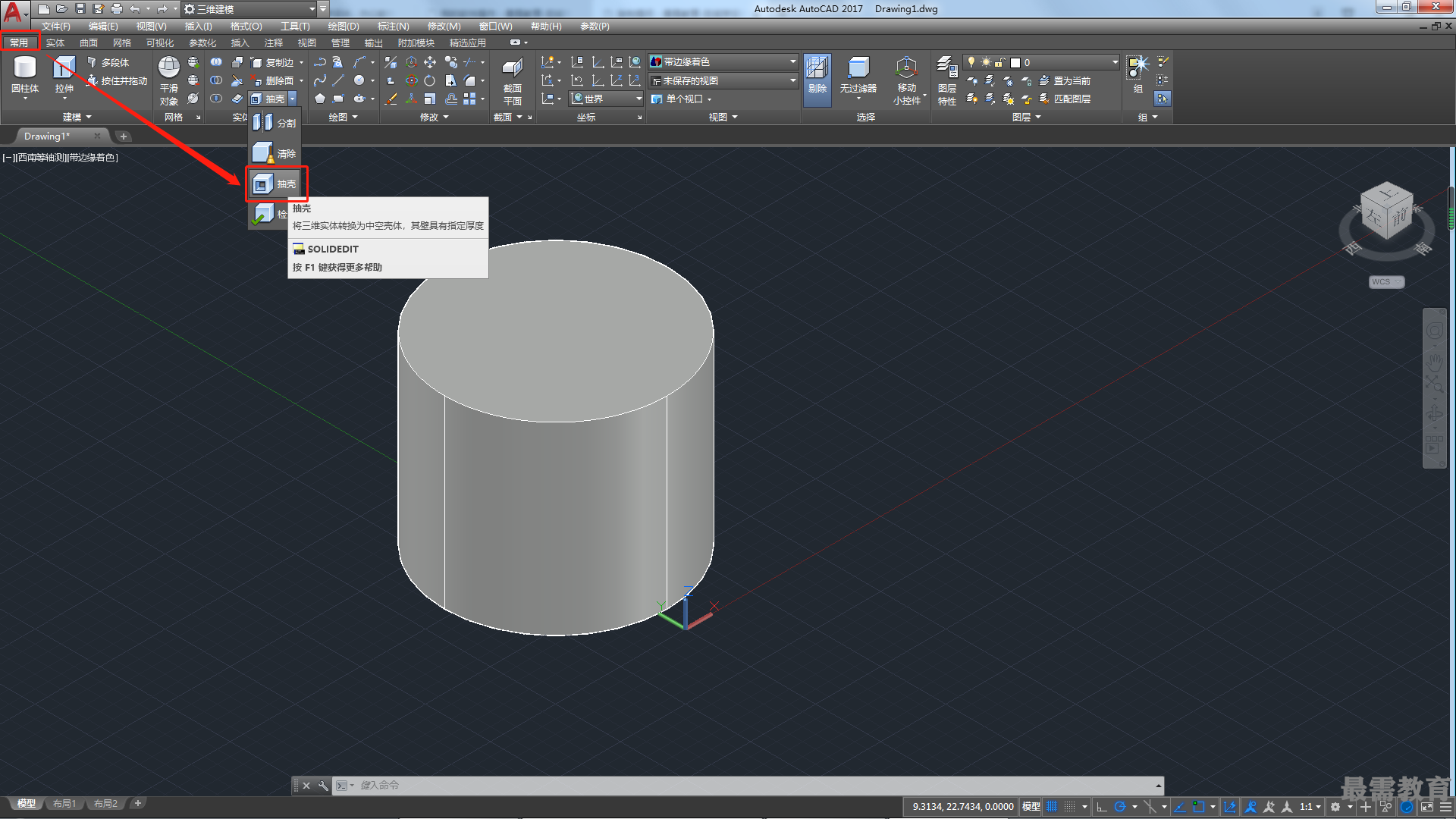

?在“常用”選項卡的“實體編輯”面板中單擊“抽殼”按鈕。


?在“實體”選項卡的“實體編輯”面板中單擊“抽殼”按鈕。

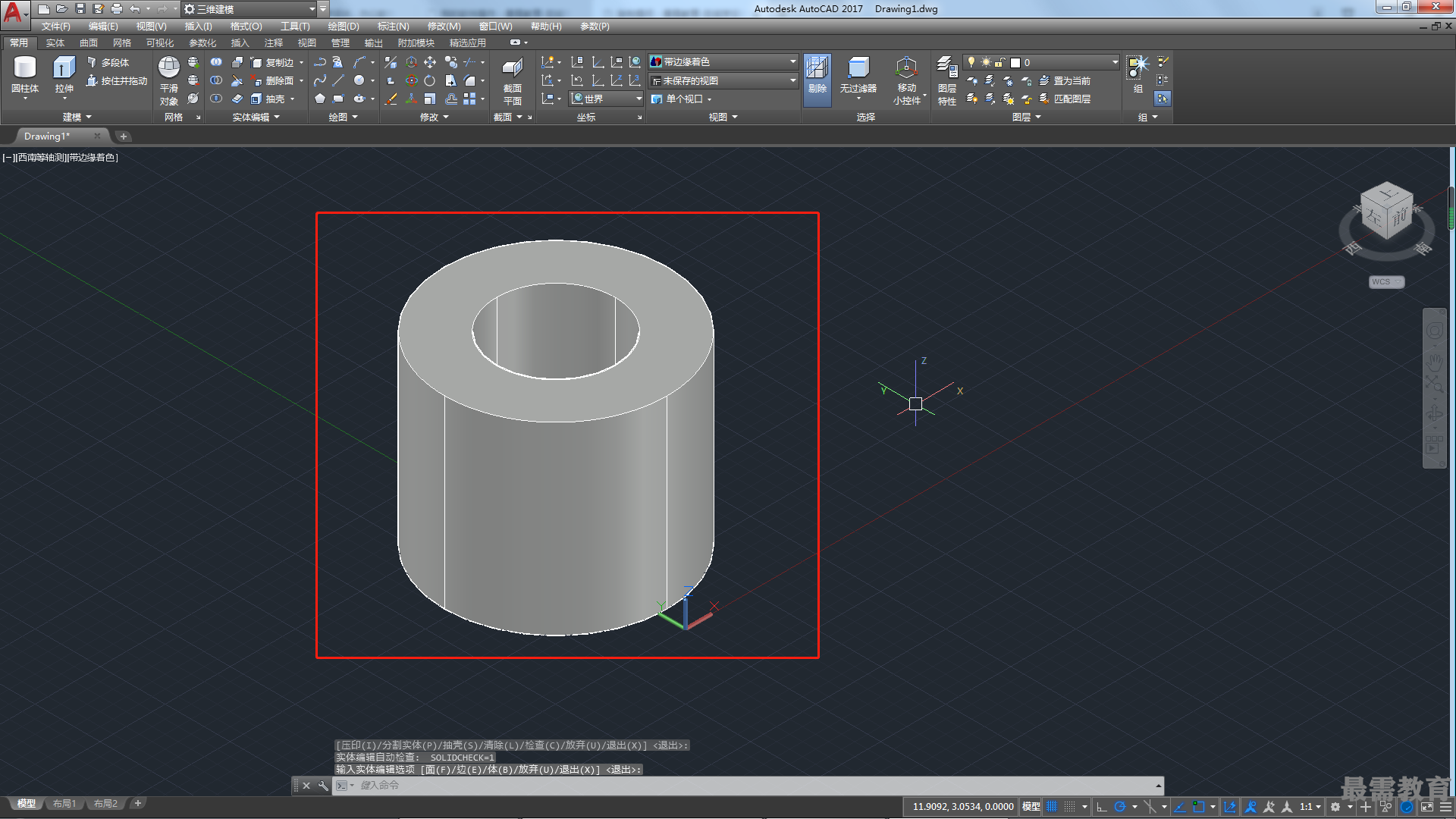

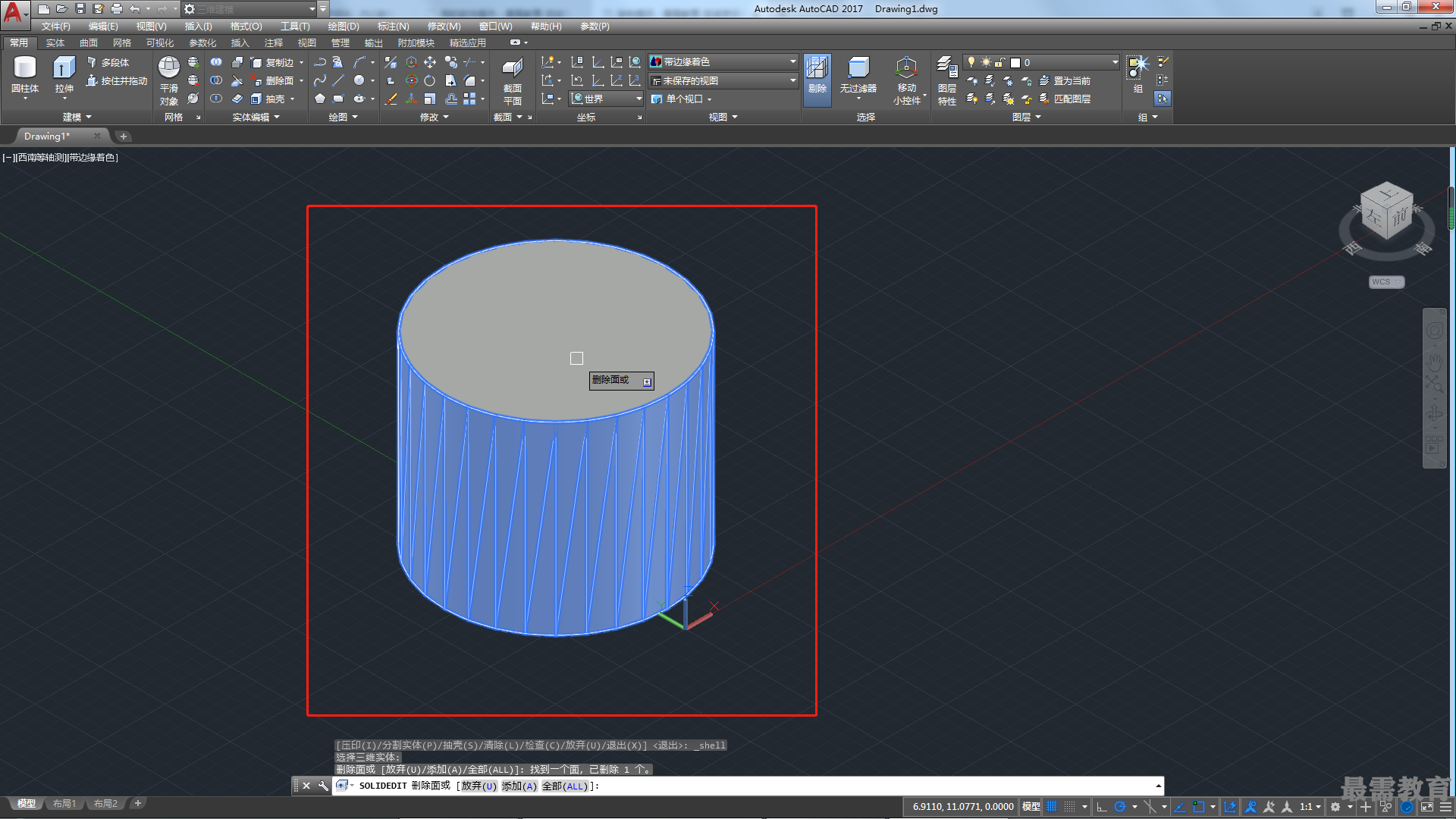

執行“抽殼”命令后,根據命令行的提示,選擇抽殼對象,然后選擇刪除面并按回車鍵,輸入偏移距離2,即可對實體抽殼,如圖所示。
