AutoCAD 2017中三維對象倒圓角

“圓角邊”命令是為實體對象邊建立圓角。可以通過以下方法執(zhí)行“圓角邊”命令。

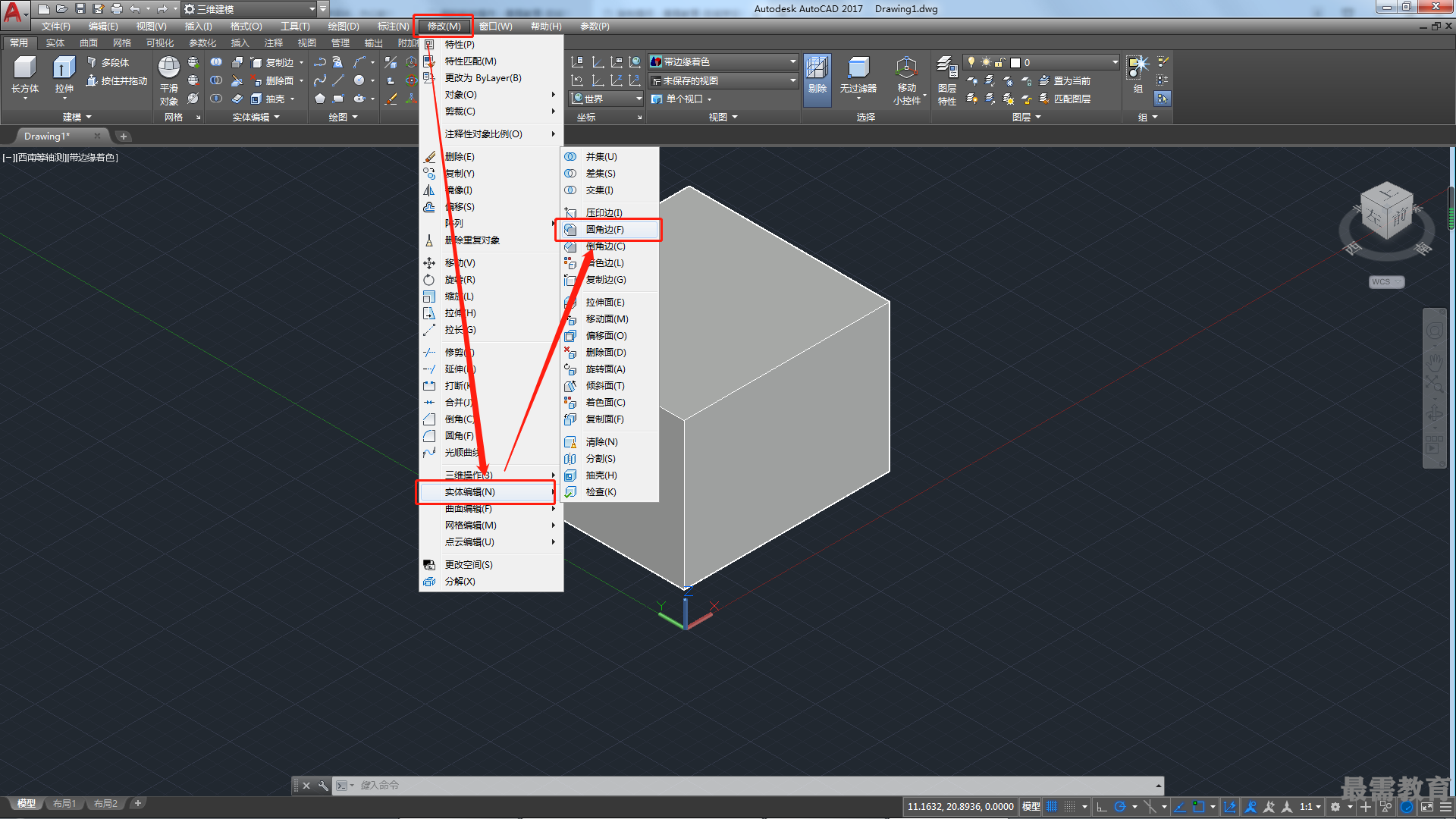

?執(zhí)行“修改>實體編輯>圓角邊”命令。

?在“實體”選項卡的“實體編輯”面板中單擊“圓角邊”按鈕。

?在命令行中輸入FILLETEDGE命令，然后按回車鍵。

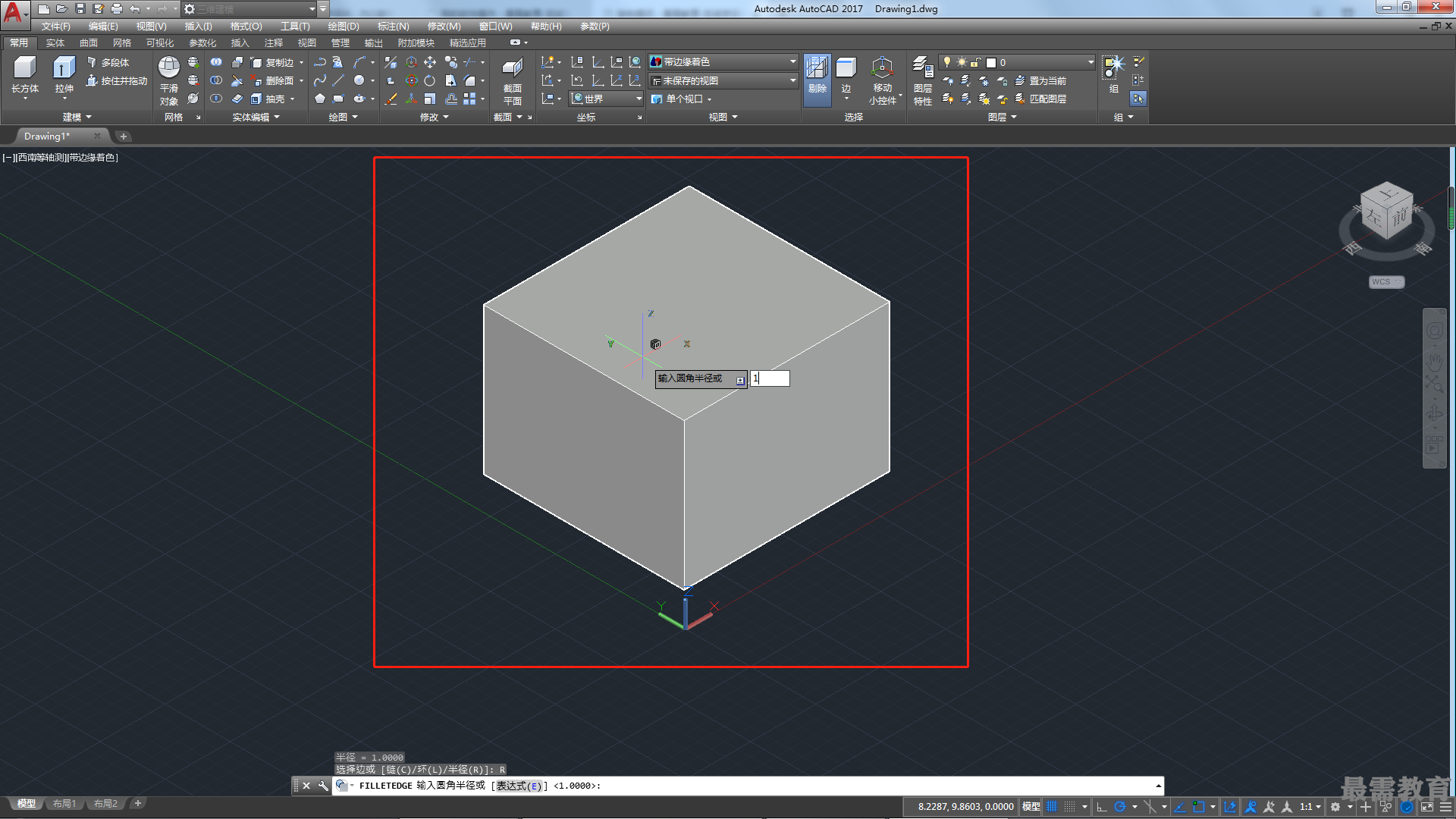

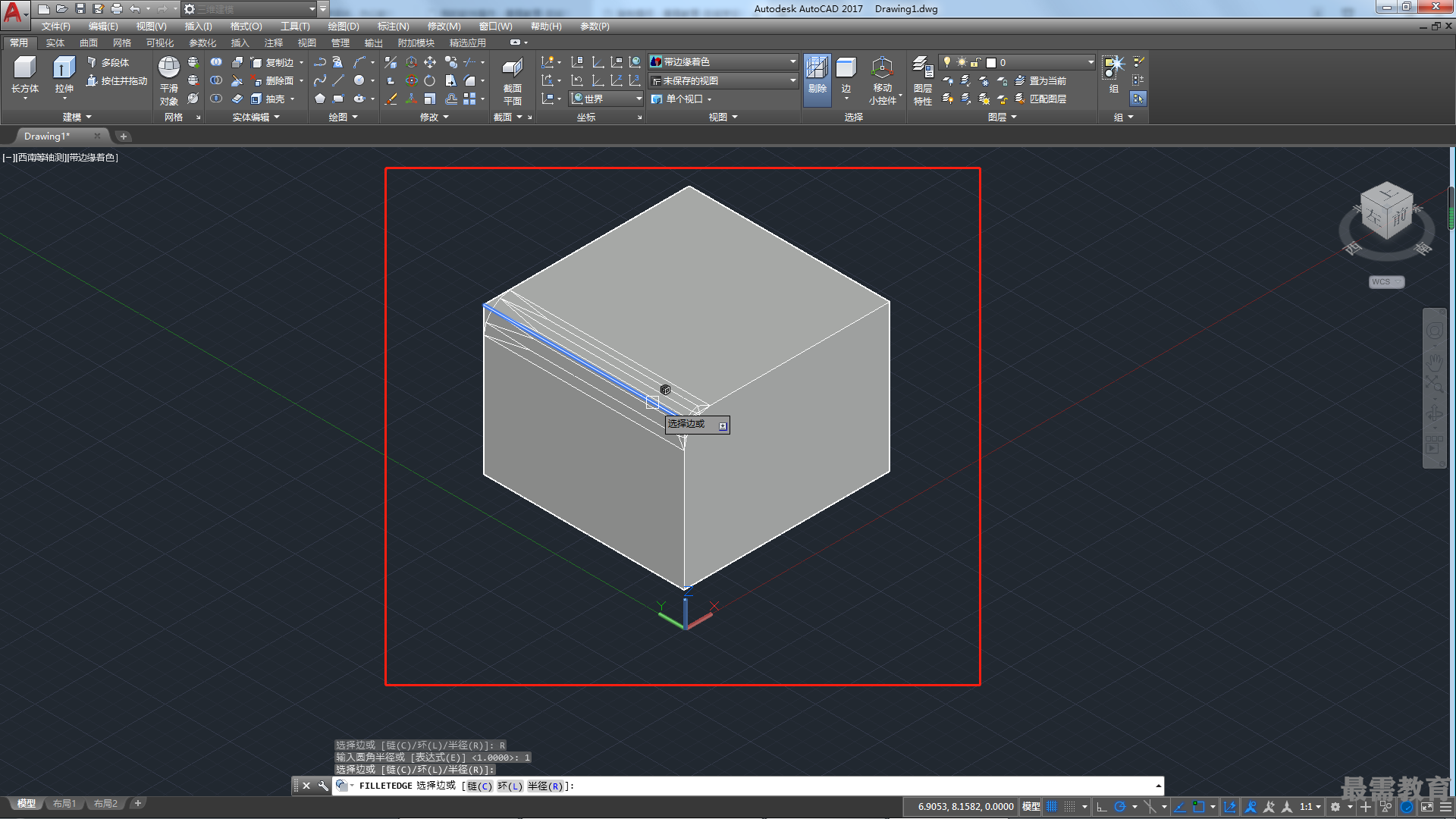

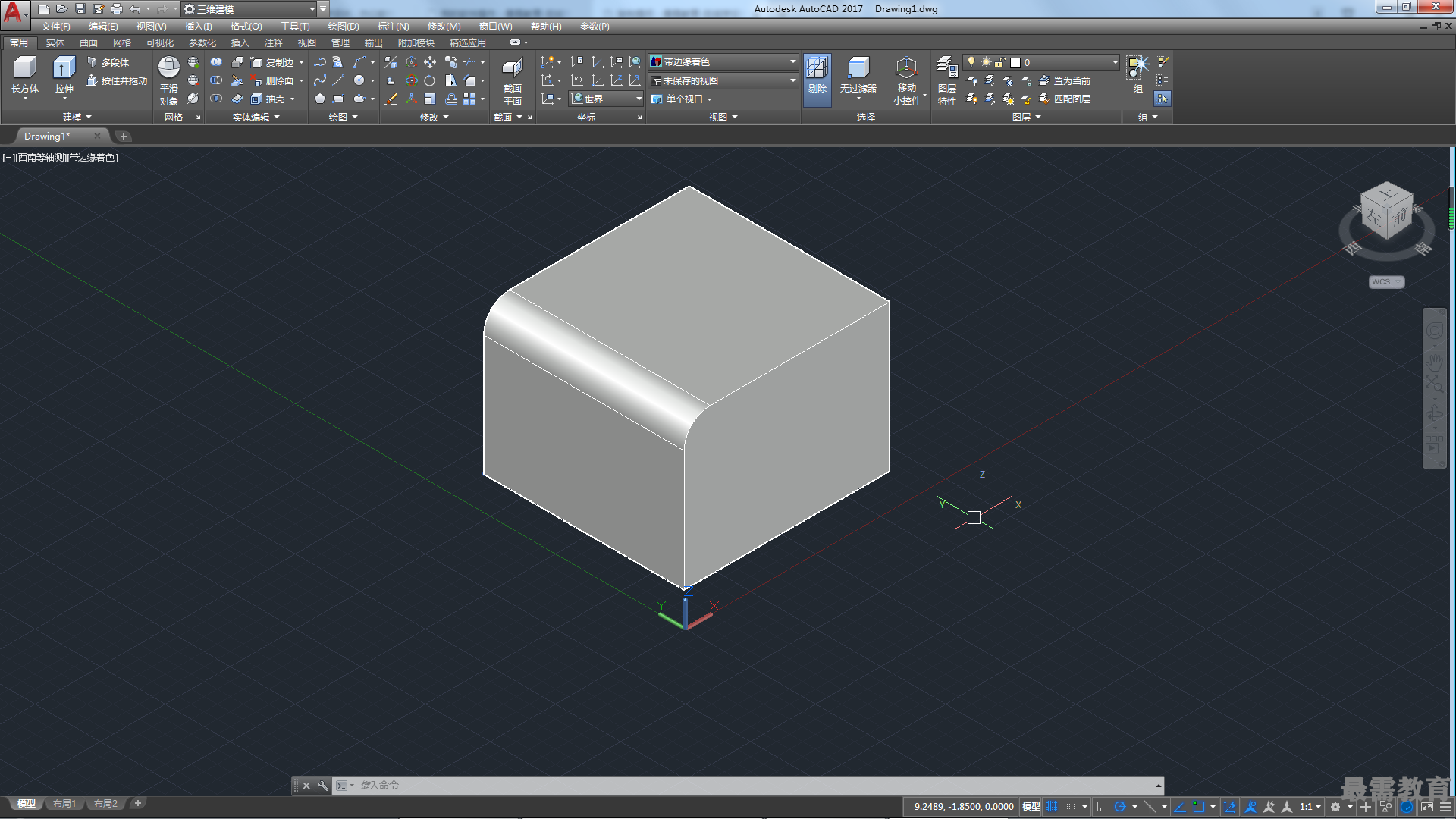

執(zhí)行“圓角邊”命令后，根據(jù)命令行的提示，可選擇“半徑”選項，輸入半徑值1按回車鍵，然后選擇邊，即可對實體倒圓角，如圖所示。
