AutoCAD 2017-輸出圖形

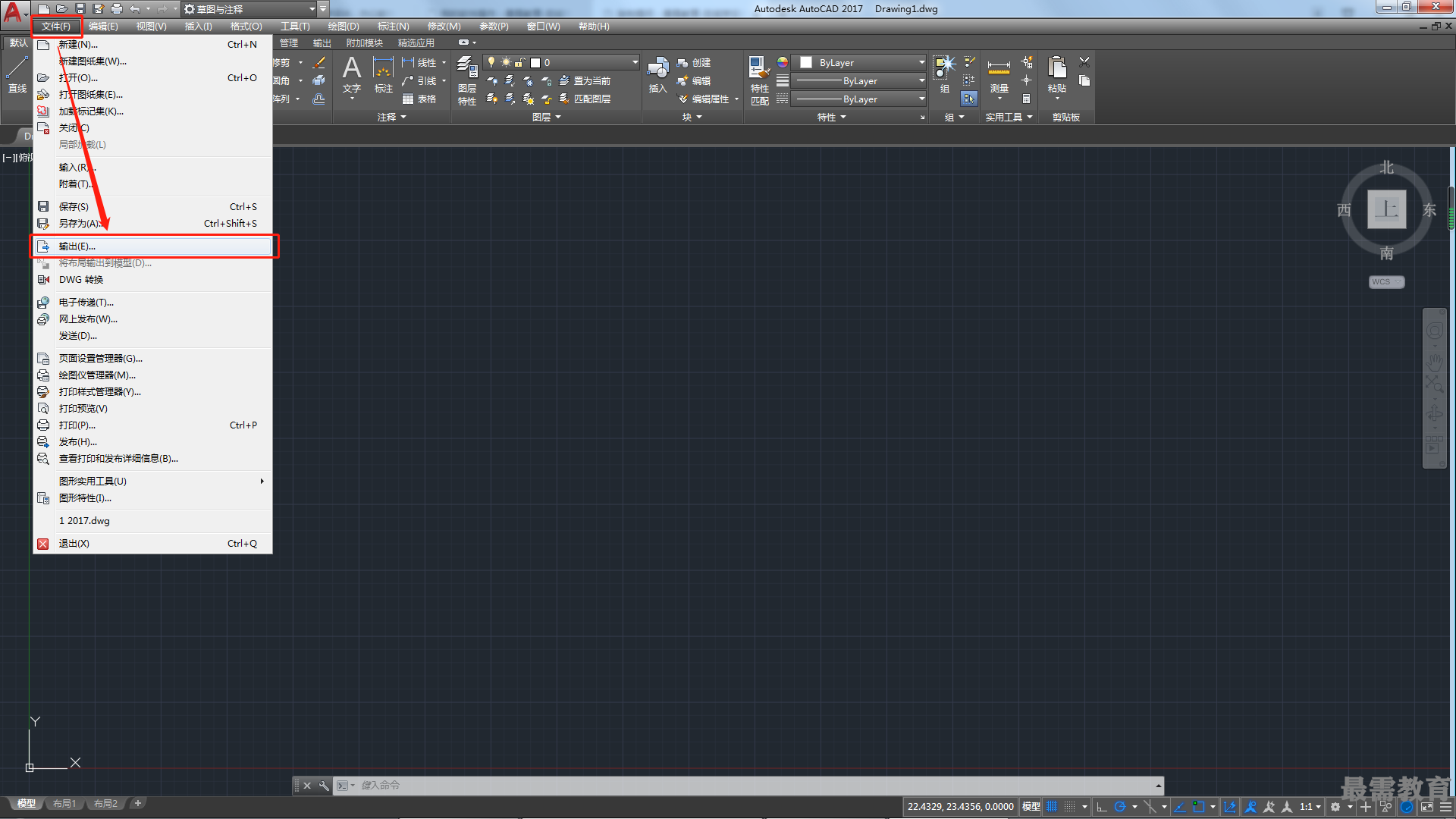

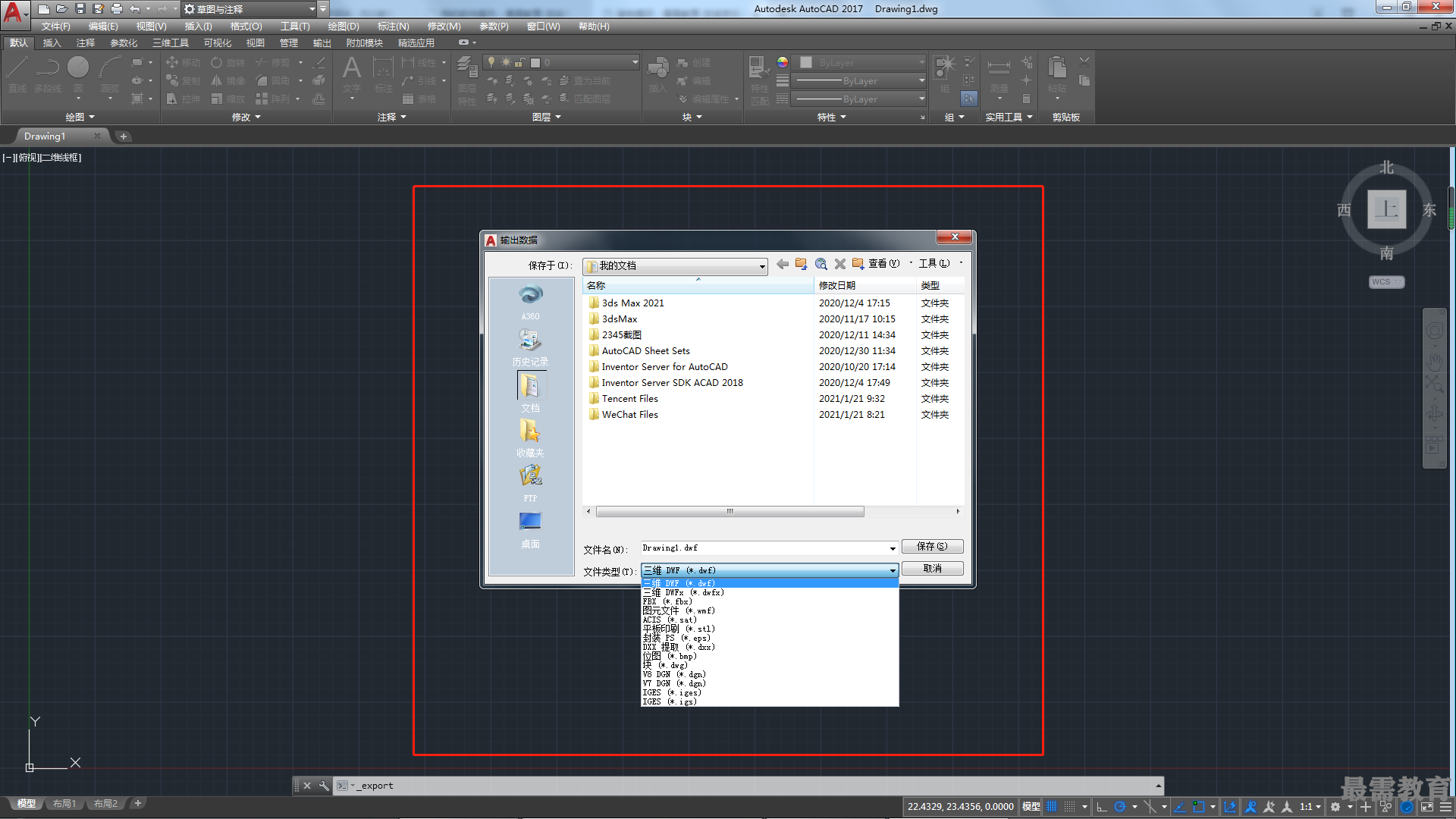

要將AutoCAD圖形對象保存為其他需要的文件格式以供其他軟件調用，只需將對象以指定的文件格式輸出即可。執行“文件>輸出”命令，打開“輸出數據”對話框，如圖所示。在“文件類型”下拉列表中，可以選擇需要導出文件的類型。

利用AutoCAD 2017應用程序可以導出下列類型的文件。

?DWF文件：這是一種圖形Web格式文件，屬于二維矢量文件。可以通過這種文件格式在因特網或局域網上發布自己的圖形。

?DXF文件：這是一種包含圖形信息的文本文件，能被其他CAD系統或應用程序讀取。

?ASIC文件：可以將代表修剪過的NURB表面、面域和三維實體的AutoCAD對象輸出到ASCⅡ格式的ACIS文件中。

?3D Studio文件：創建可以用于3ds Max的3D Studio文件，輸出的文件保留了三維幾何圖形、視圖、光源和材質。

?Windows WMF文件：即Windows圖元文件格式（WMF),文件包括屏幕矢量幾何圖形和光柵幾何圖形格式。

?BMP文件：這是一種位圖格式文件，在圖像處理行業中應用相當廣泛。

?PostScript文件：用于創建包含所有或部分圖形的PostScript文件。

?平板印刷格式：用平板印刷（SLA)兼容的文件格式輸出AutoCAD實體對象。實體數據以三角形網格面的形式轉換為SLA。SLA工作站使用這個數據定義代表部件的一系列層面。
