AutoCAD 2017-管理布局

布局是用來排版出圖的，選擇布局可以看到虛線框，其為打印范圍，模型圖在視口內。

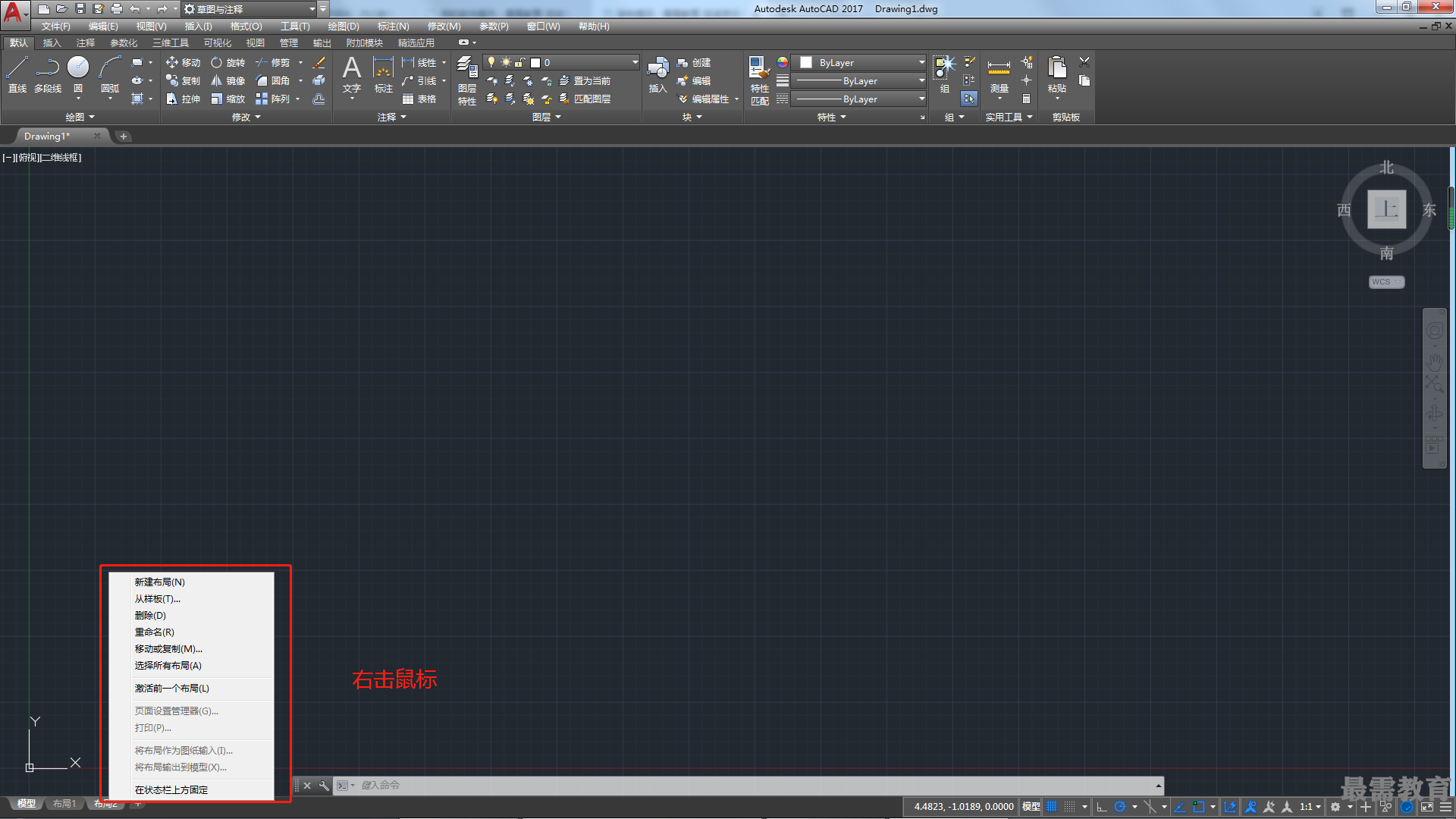

在AutoCAD 2017中，要刪除、新建、重命名、移動或復制布局，可將鼠標指針放置在布局標簽上，然后單擊鼠標右鍵，在彈出的快捷菜單中選擇相應的命令即可實現，如圖所示。

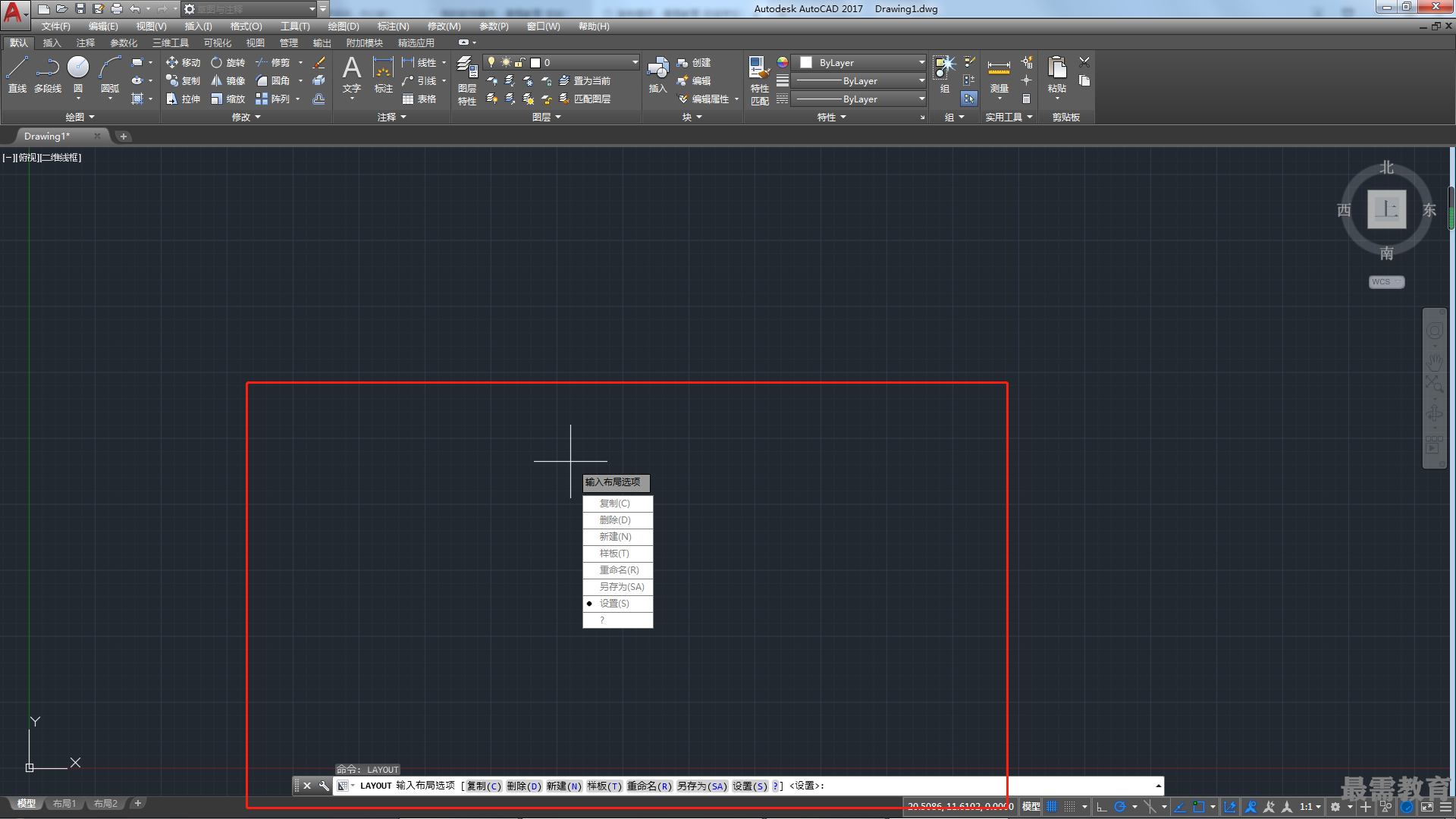

除上述方法外，也可在命令行中輸入LAYOUT命令并按回車鍵，根據命令提示選擇相應的選項對布局進行管理。命令行提示內容如下。

命令：LAYOUT

輸入布局選項[復制（C)/刪除（D)/新建（N)/樣板（T)/重命名（R)/另存為（SA)/設置（S)/?]〈設置〉:

其中，命令行中各選項含義介紹如下。

?復制：復制布局。

?新建：創建一個新的布局選項卡。

?樣板：基于樣板（DWT )或圖形文件（DWG )中現有的布局創建新樣板。

?設置：設置當前布局。

??:列出圖形中定義的所有布局。
