AutoCAD 2017-創建打印布局

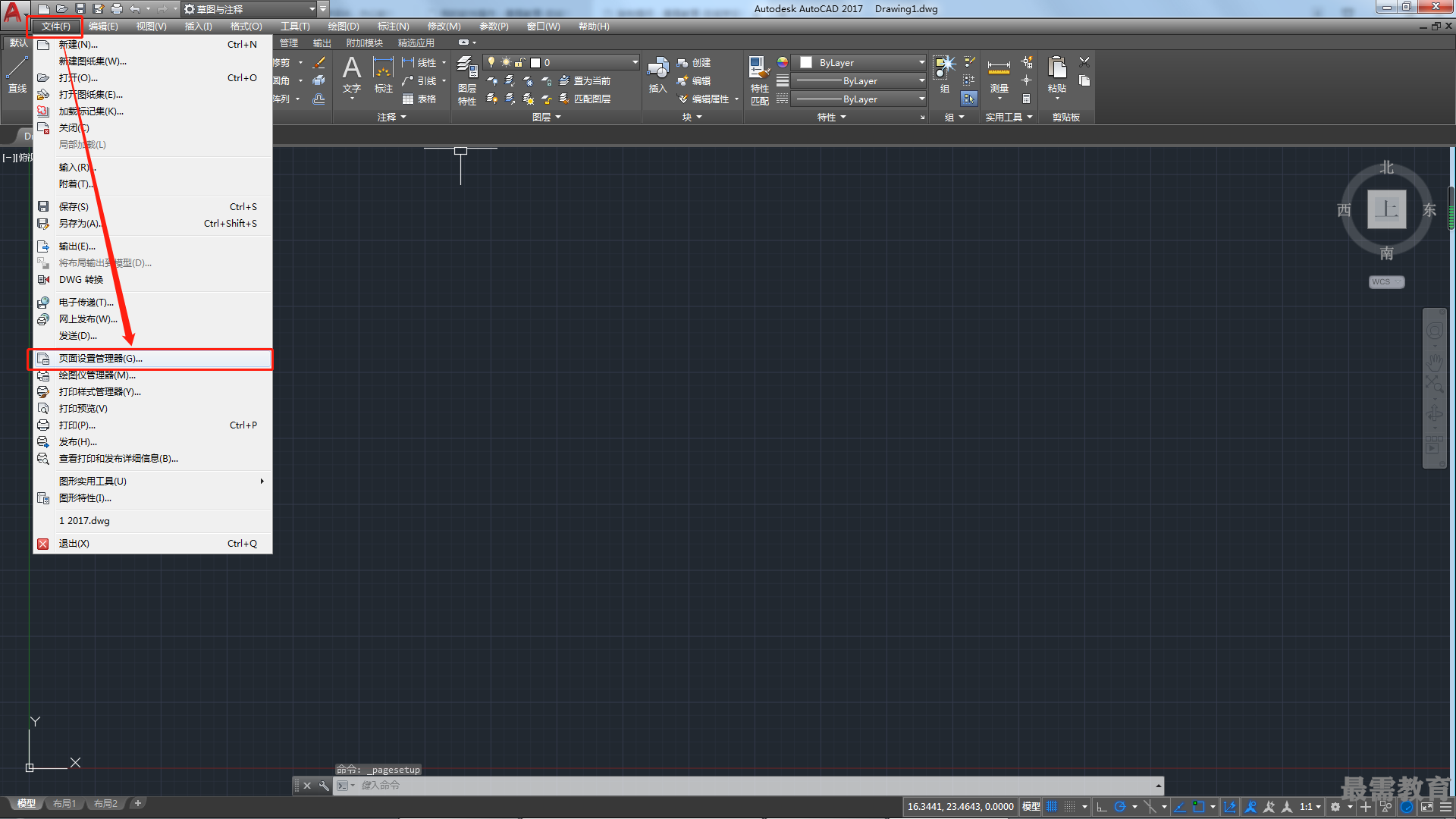

在“頁面設置”對話框中，還可以設置打印圖形時的打印區域、打印比例等內容。其中各主要選項作用介紹如下。

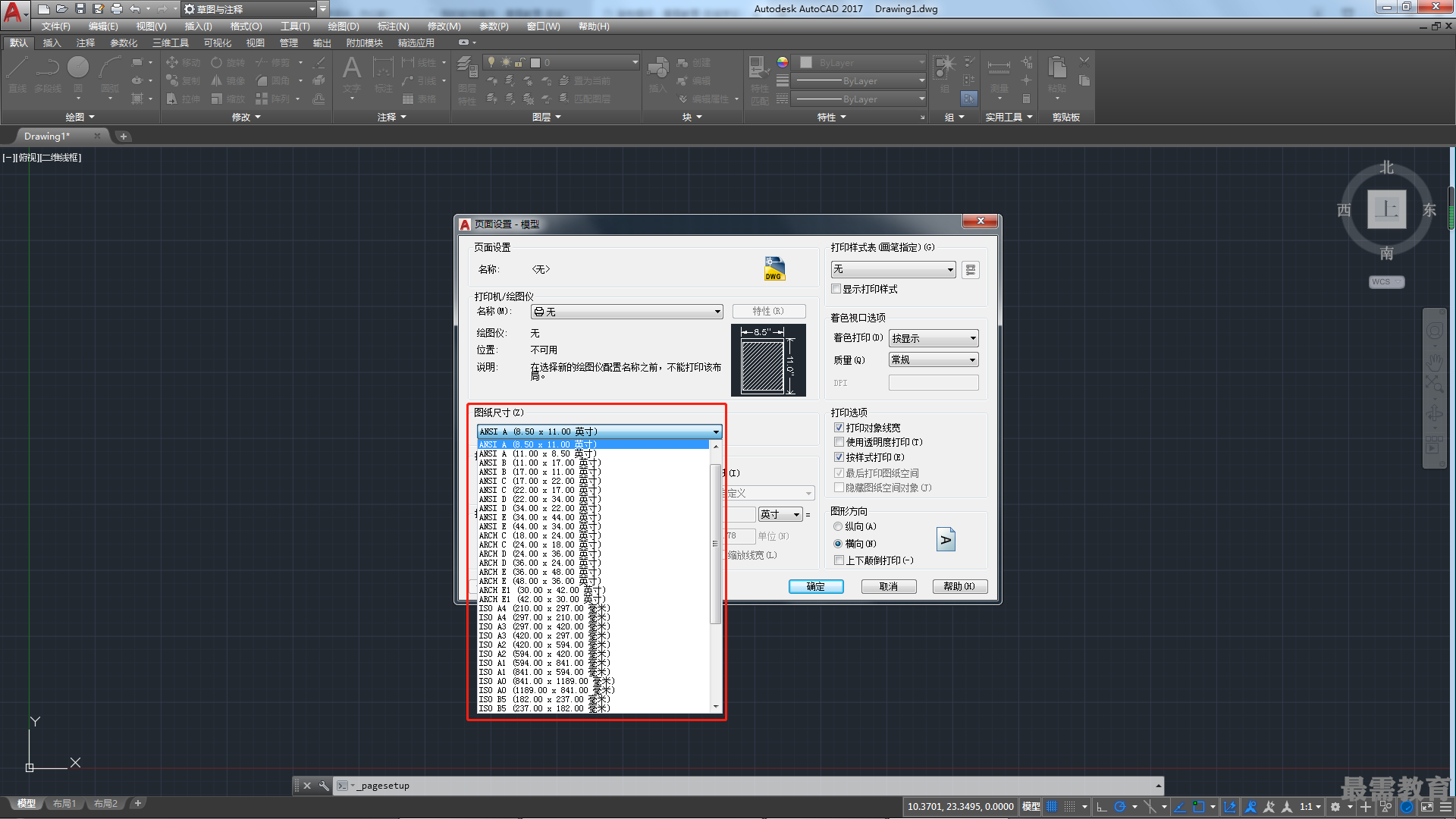

1.圖紙尺寸

該選項組用于確定打印輸出圖形時的圖紙尺寸，可以在“圖紙尺寸”列表中選擇圖紙尺寸。列表中可用的圖紙尺寸由當前配置的打印設備確定。

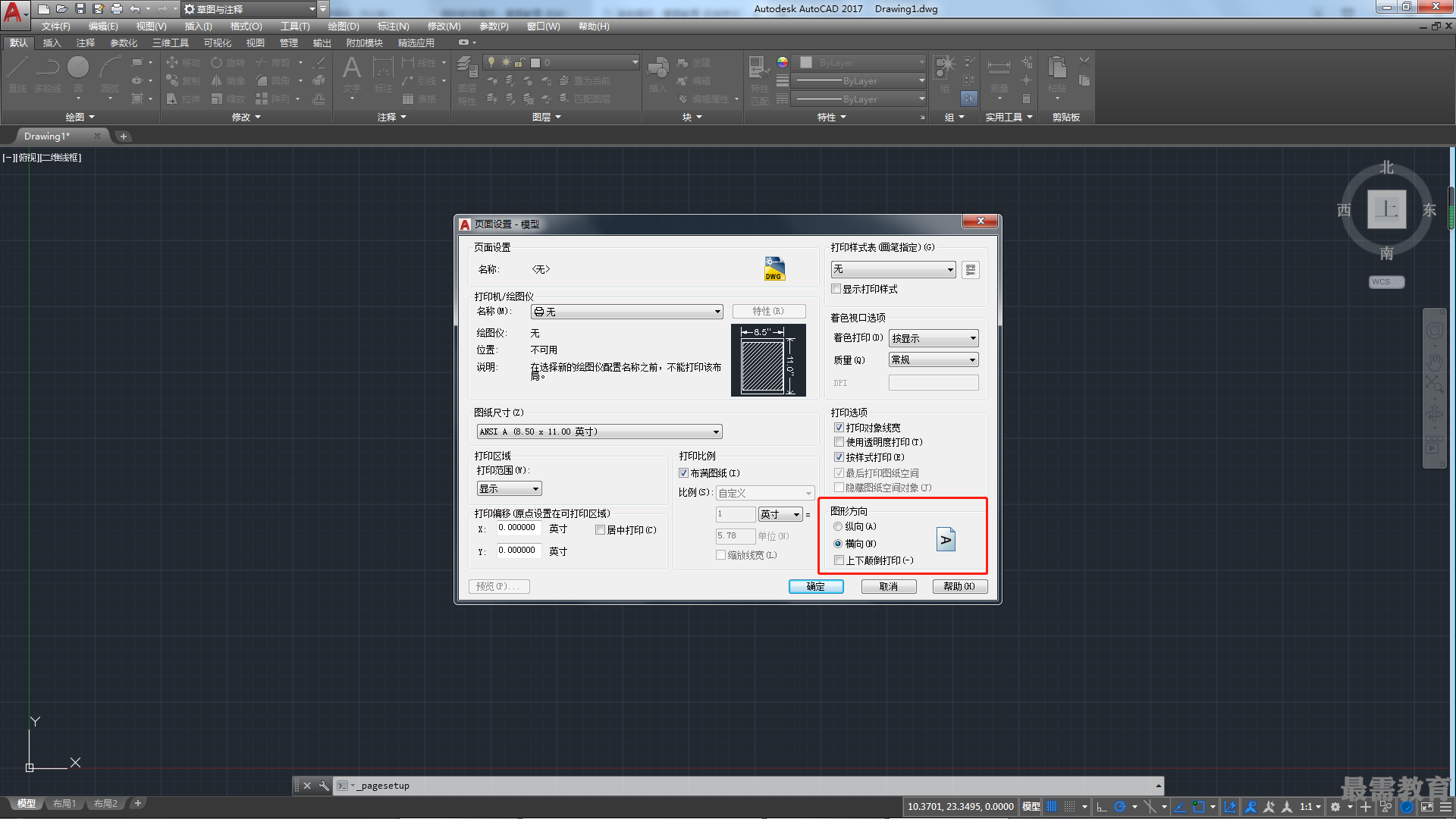

2.圖形方向

該選項組中，可以通過單擊“橫向”或“縱向”單選按鈕設置圖形在圖紙上的打印方向。單擊“橫向”單選按鈕時，圖紙的長邊是水平的；單擊“縱向”單選按鈕時，圖紙的短邊是水平的。在橫向或縱向方向上，可以勾選“反向打印”復選框，控制首先打印圖形的頂部還是底部。

3.打印區域

進行打印之前，可以指定打印區域，確定打印內容。在創建新布局時，默認的打印區域?yàn)椤安季帧?，打印圖紙尺寸邊界內的所有對象；選擇“顯示”選項，將在打印圖形區域中顯示所有對象；選擇“范圍”選項，將打印圖形中所有可見對象；選擇“視圖”選項，可打印保存的視圖；選擇“窗口”選項，可以定義要打印的區域。

4.打印比例

該選項組用于確定圖形的打印比例。可通過“比例”下拉列表確定圖形的打印比例，也可以通過文本框自定義圖形的打印比例。在布局打印時，模型空間的對象將以其布局視口的比例顯示。

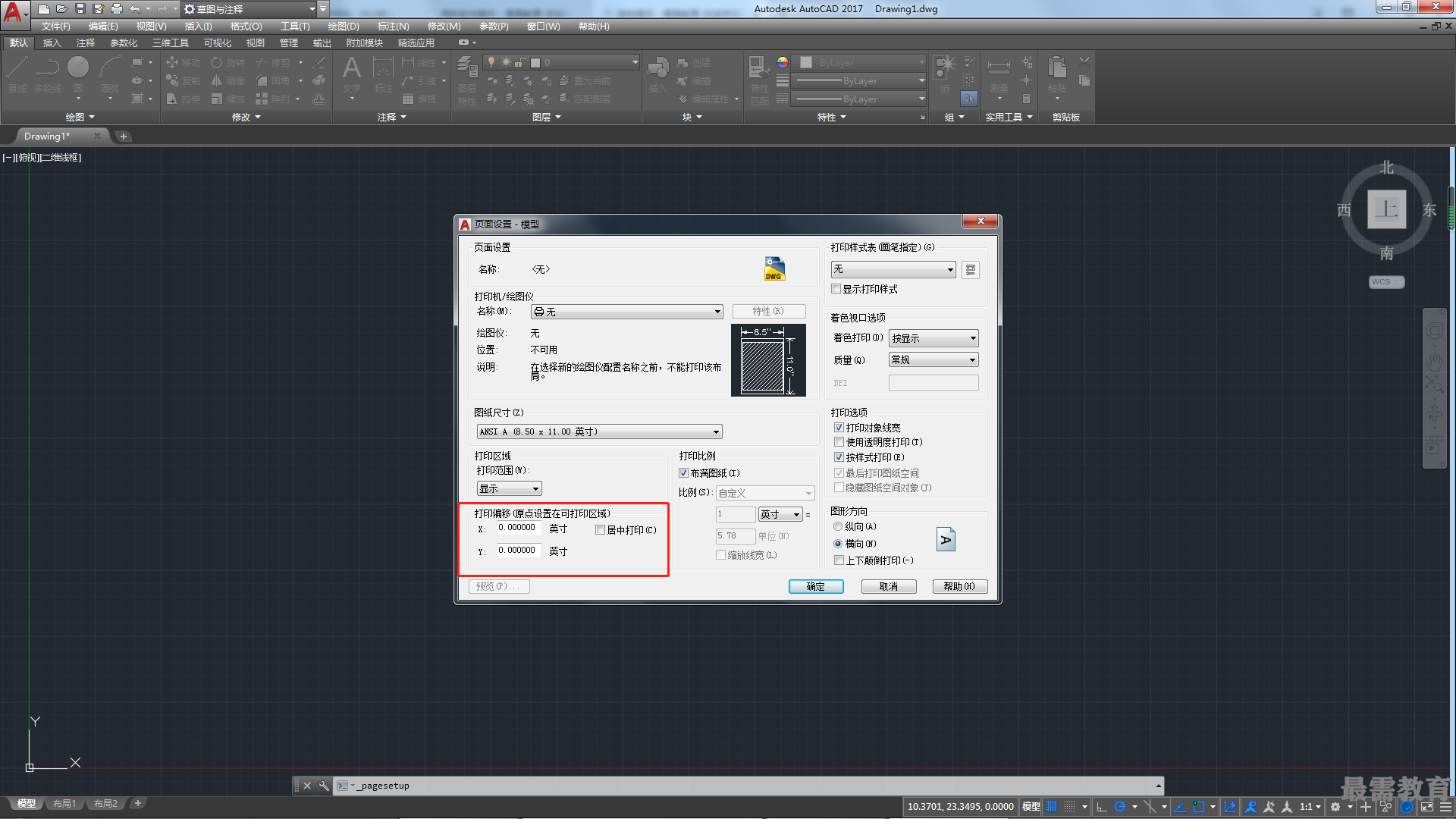

5.打印偏移

該選項組用于確定圖紙上的實際打印區域相對于圖紙左下角點的偏移量。在布局中，可打印區域的左下角點位于由虛線框確定的頁邊距的左下角點，即（0,0)。
