AutoCAD 2017-創建與編輯浮動視口

可以創建布滿整個繪圖區域的單一視口，也可以在布局中放置多個視口。

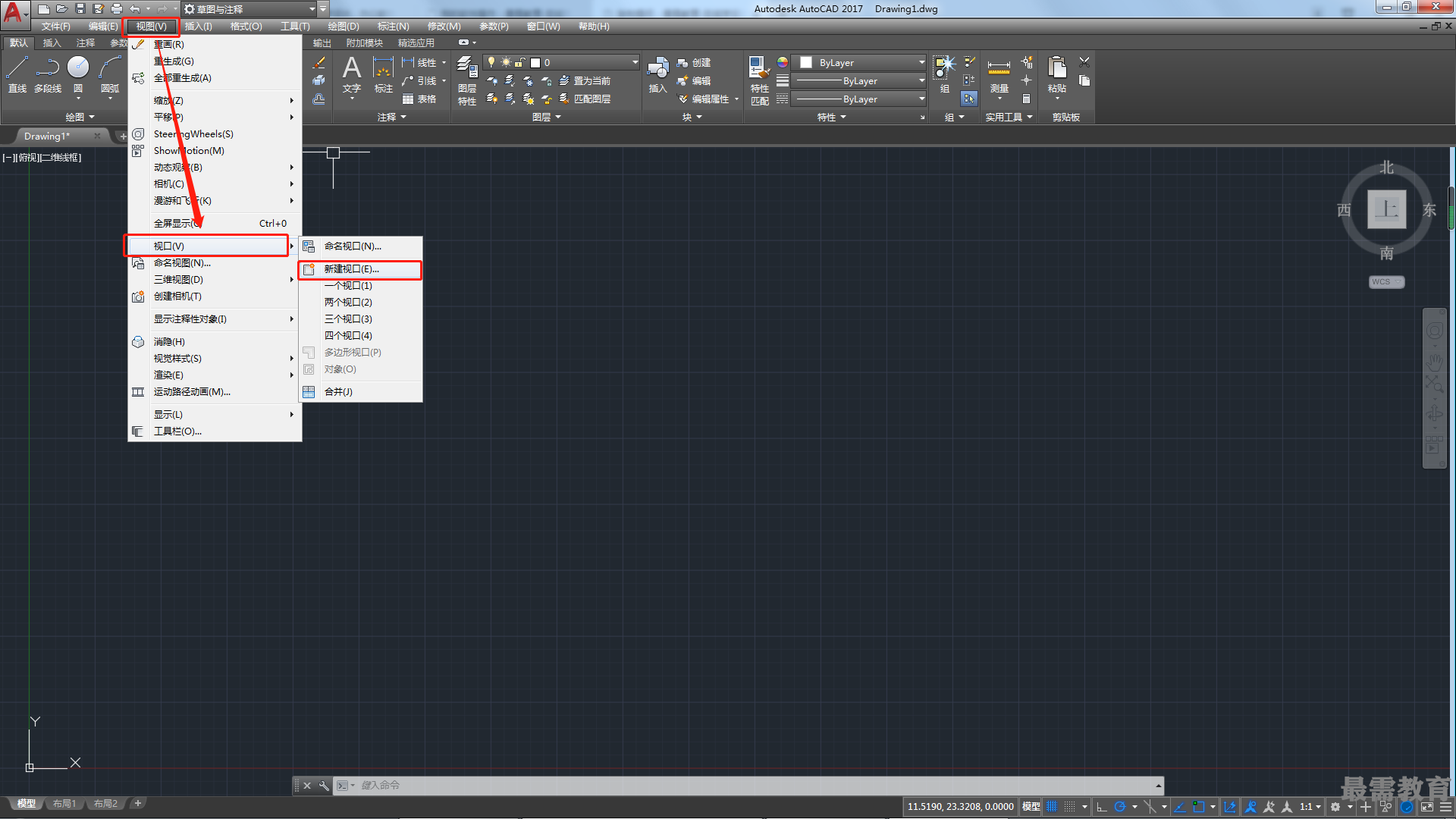

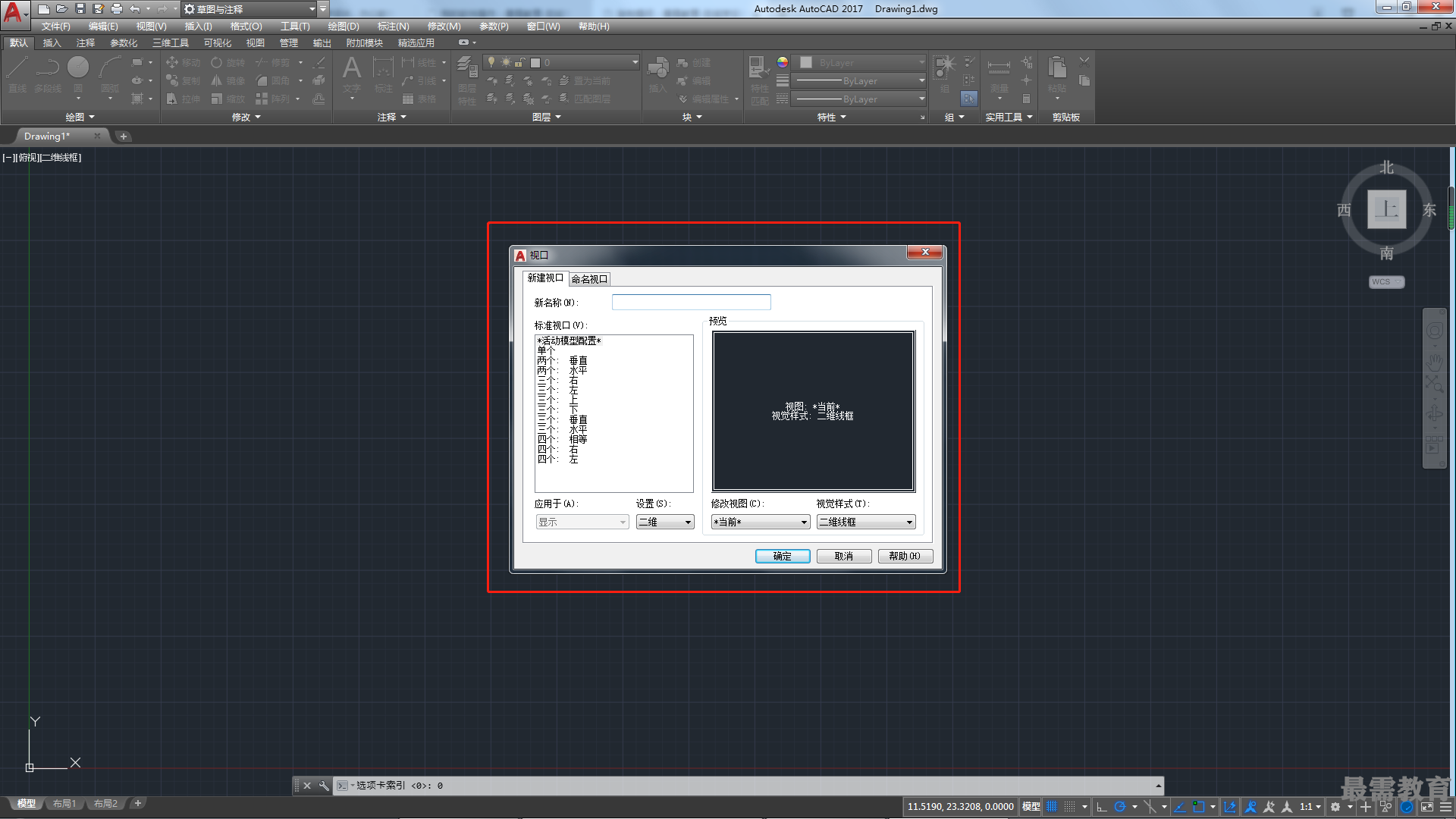

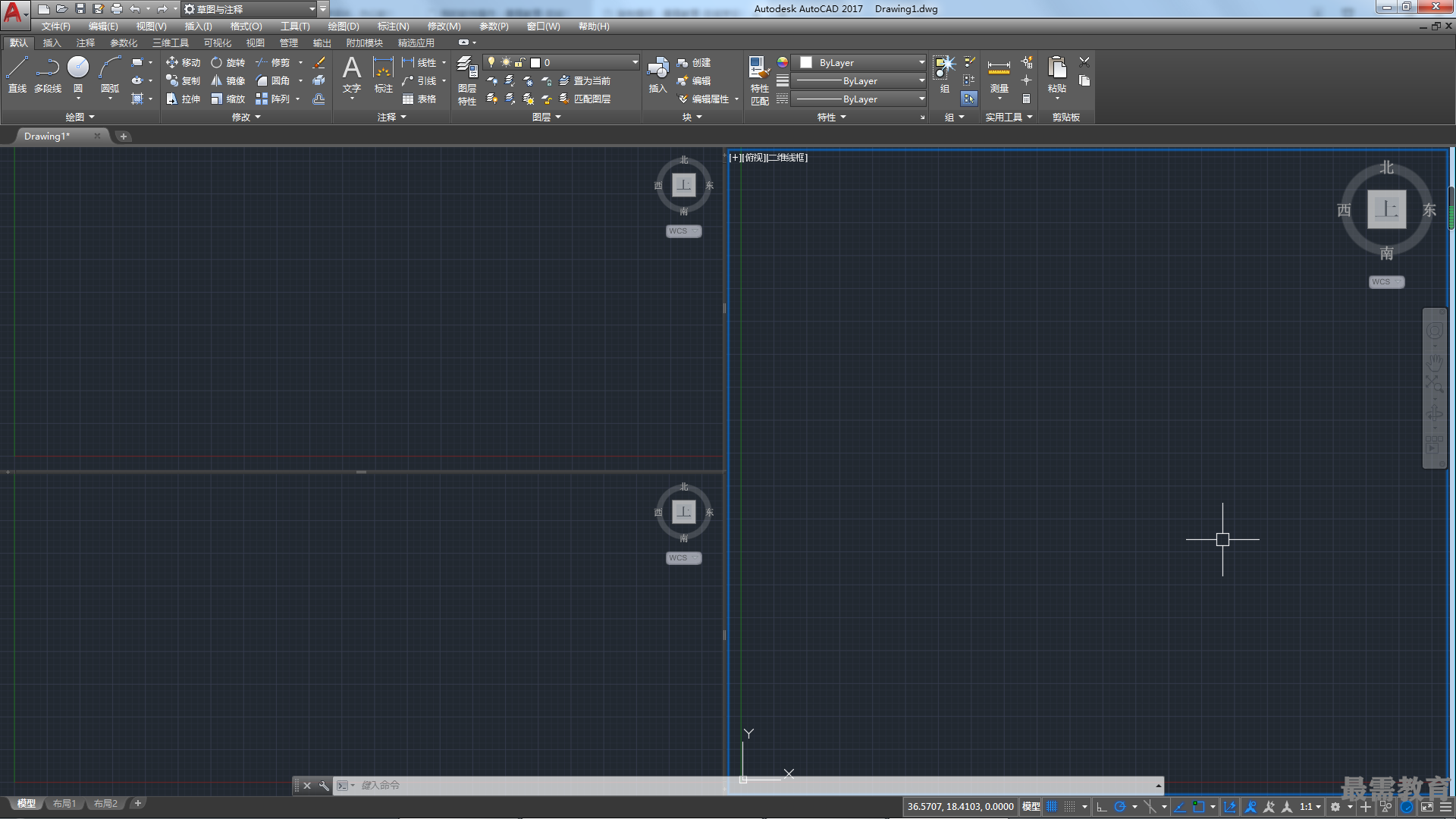

將當前工作的空間切換至“布局”空間，執行“視圖〉視口〉新建視口”命令，打開如圖所示 的"視口”對話框，在該對話框的“標準視口”列表框中，選擇適當?shù)囊暱谂渲谩Ｈ绻窃谌S空間中工作，可以選擇“設置”下拉列表中的“三維”選項，選擇某一視口后，可從“修改視圖”下拉列表中 選擇一種視圖。單擊“確定”按鈕，完成浮動視口的創建，如圖所示。

選擇某個視口并單擊鼠標右鍵，在彈出的快捷菜單中選擇相應的命令，可執行刪除視口、調整浮動視口等操作。
