AutoCAD 2017:改變視口形狀

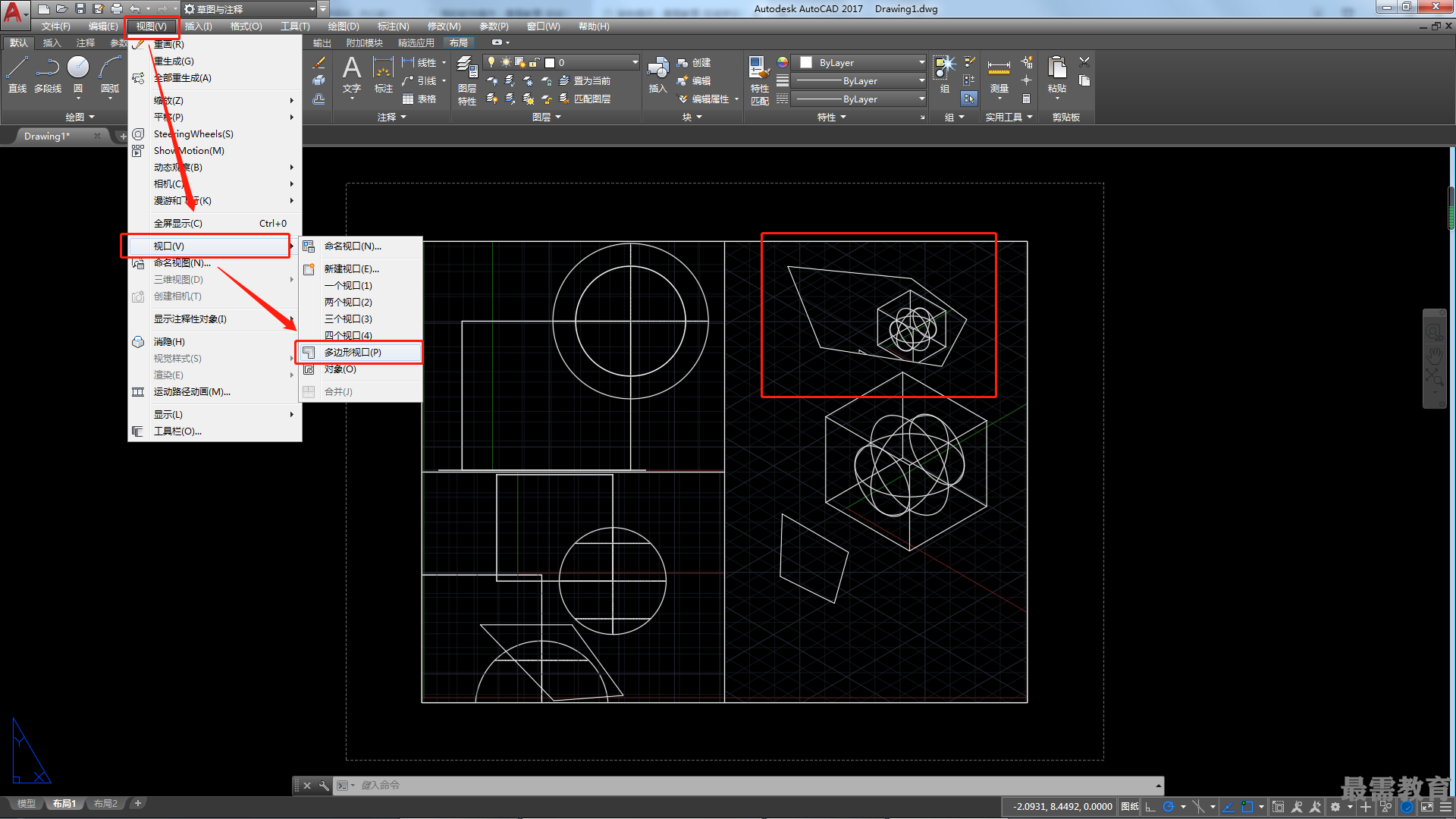

在圖紙空間內創立多邊形的浮動視口,可以執行“視圖〉視口〉多邊形視口”命令,然后在圖紙中任意指定多邊形的形狀,按回車鍵即可獲得創建多邊形浮動視口的預覽效果,如圖所示。利用多邊形浮動視口,可以對圖形的密集區進行局部放大。

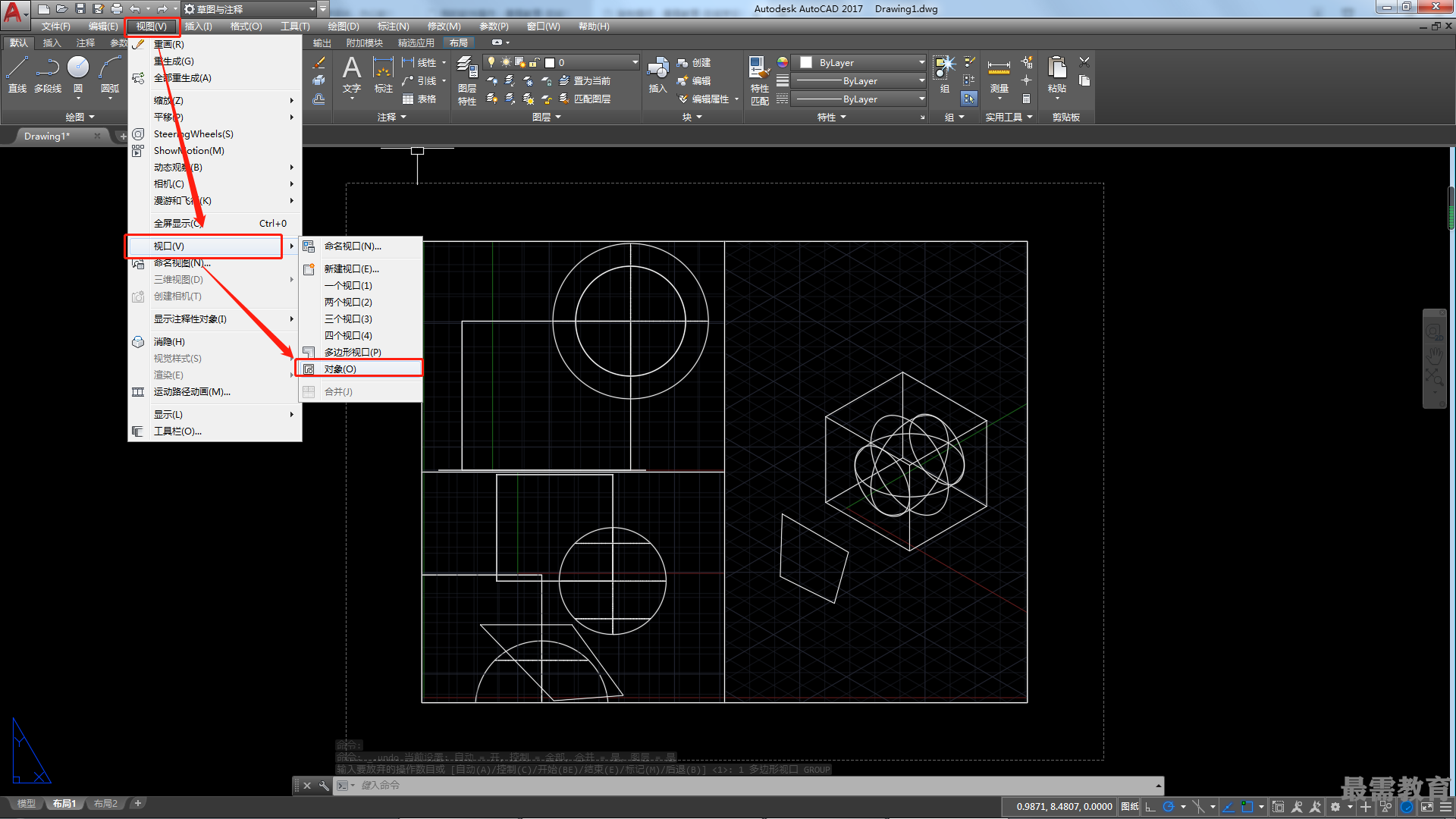

除此之外,也可以將圖紙中繪制的封閉多段線、圓、橢圓、樣條曲線等對象設置為視口邊界。執行“視圖>視口>對象”命令,根據命令行的提示選擇要作為視口的對象,即可創建浮動視口。
