AutoCAD 2016:功能區選項卡的組成
因【草圖與注釋】工作空間最為常用,因此只介紹其中的10個選項卡。

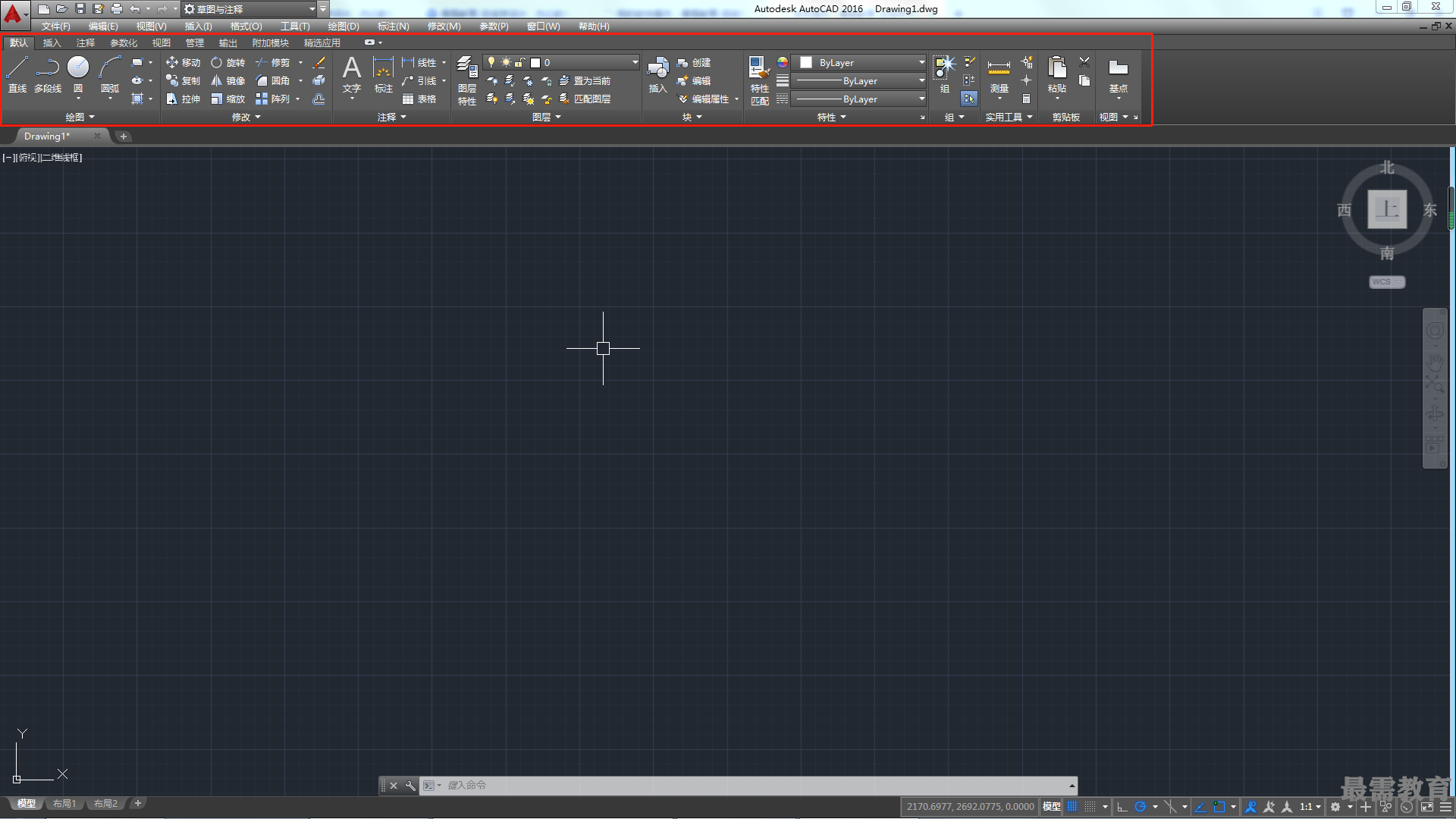

?【默認】選項卡
【默認】選項卡從左至右依次為【繪圖】、【修改】、【注釋】、【圖層】、【塊】、【特性】、【組】、【實用工具】、【剪貼板】和【視圖】10大功能面板,如圖所示?!灸J】選項卡集中了AutoCAD中常用的命令,涵蓋繪圖、標注、編輯、修改、圖層、圖塊等各個方面,是最主要的選項卡。

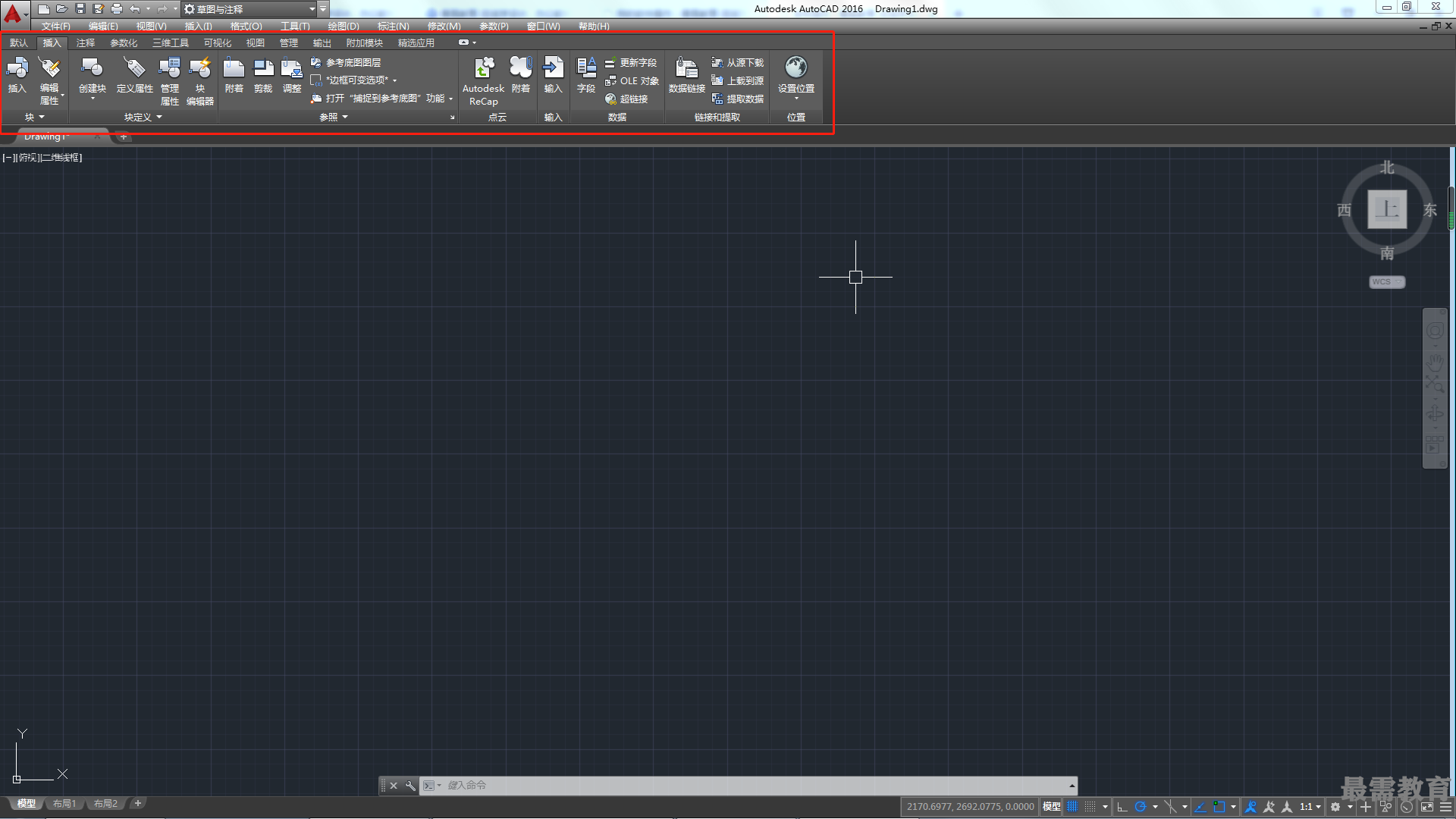

?【插入】選項卡
【插入】選項卡從左至右依次為【塊】、【塊定義】、【參照】、【點云】、【輸入】、【數據】、【鏈接和提取】和【位置】8大功能面板,如圖所示?!静迦搿窟x項卡主要用于圖塊、外部參照等外在圖形的調用。

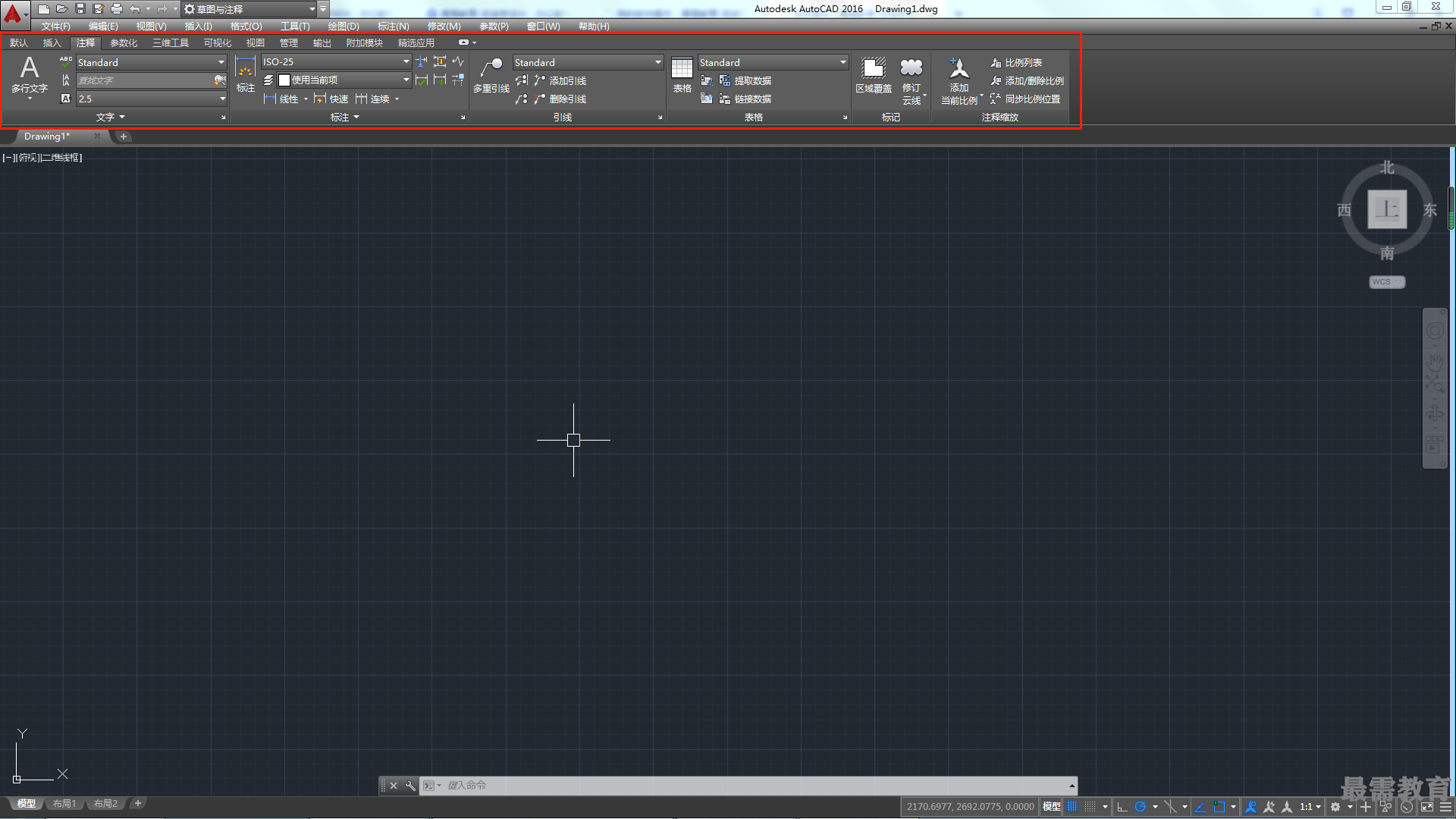

?【注釋】選項卡
【注釋】選項卡從左至右依次為【文字】、【標注】、【引線】、【表格】、【標記】和【注釋縮放】6大功能面板, 如圖所示?!咀⑨尅窟x項卡提供了詳盡的標注命令,包括引線、公差、云線等。

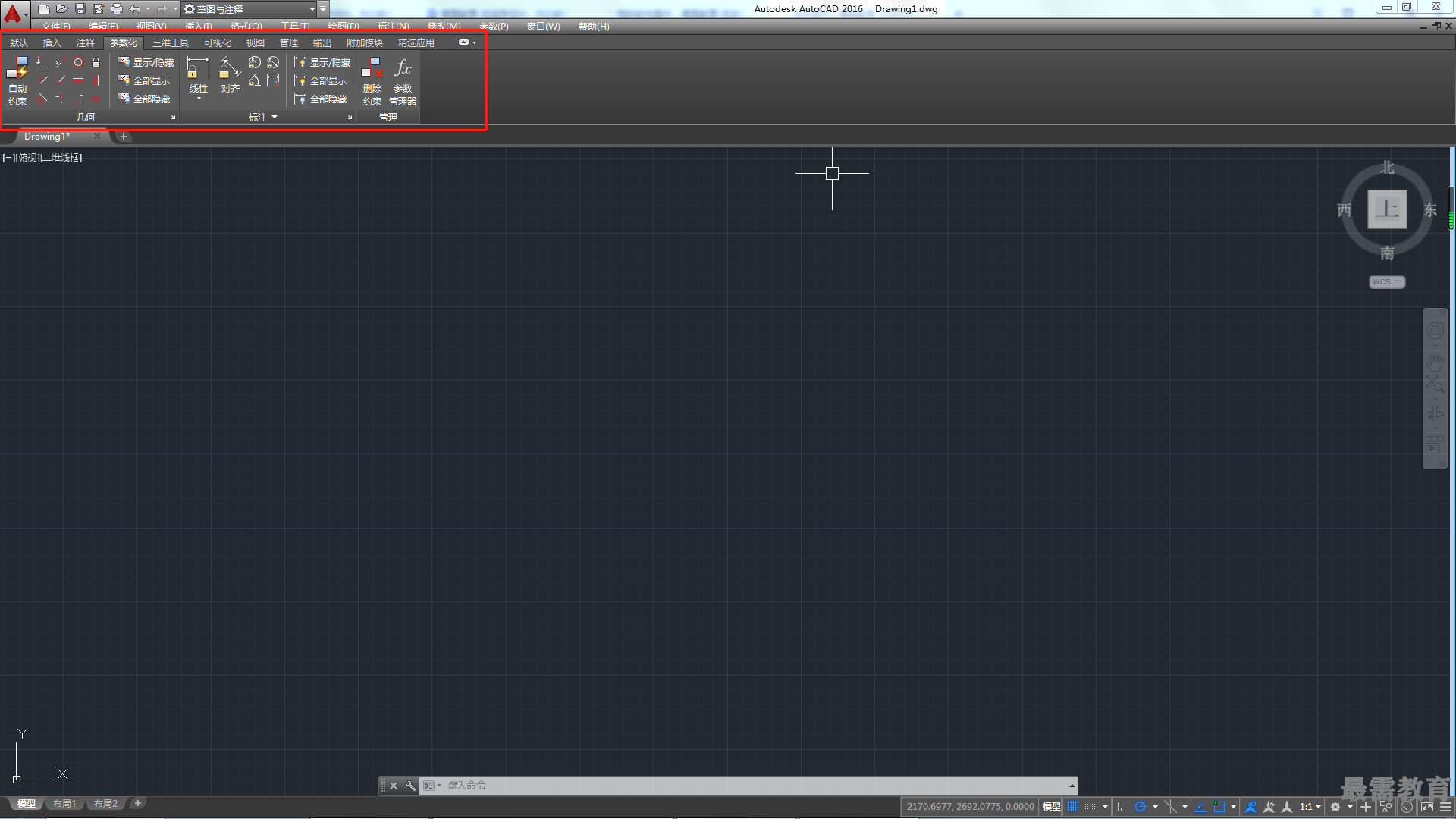

?【參數化】選項卡
【參數化】選項卡從左至右依次為【幾何】、【標注】、【管理】3大功能面板,如圖所示?!緟?shù)化】選項卡主要用于管理圖形約束方面的命令。

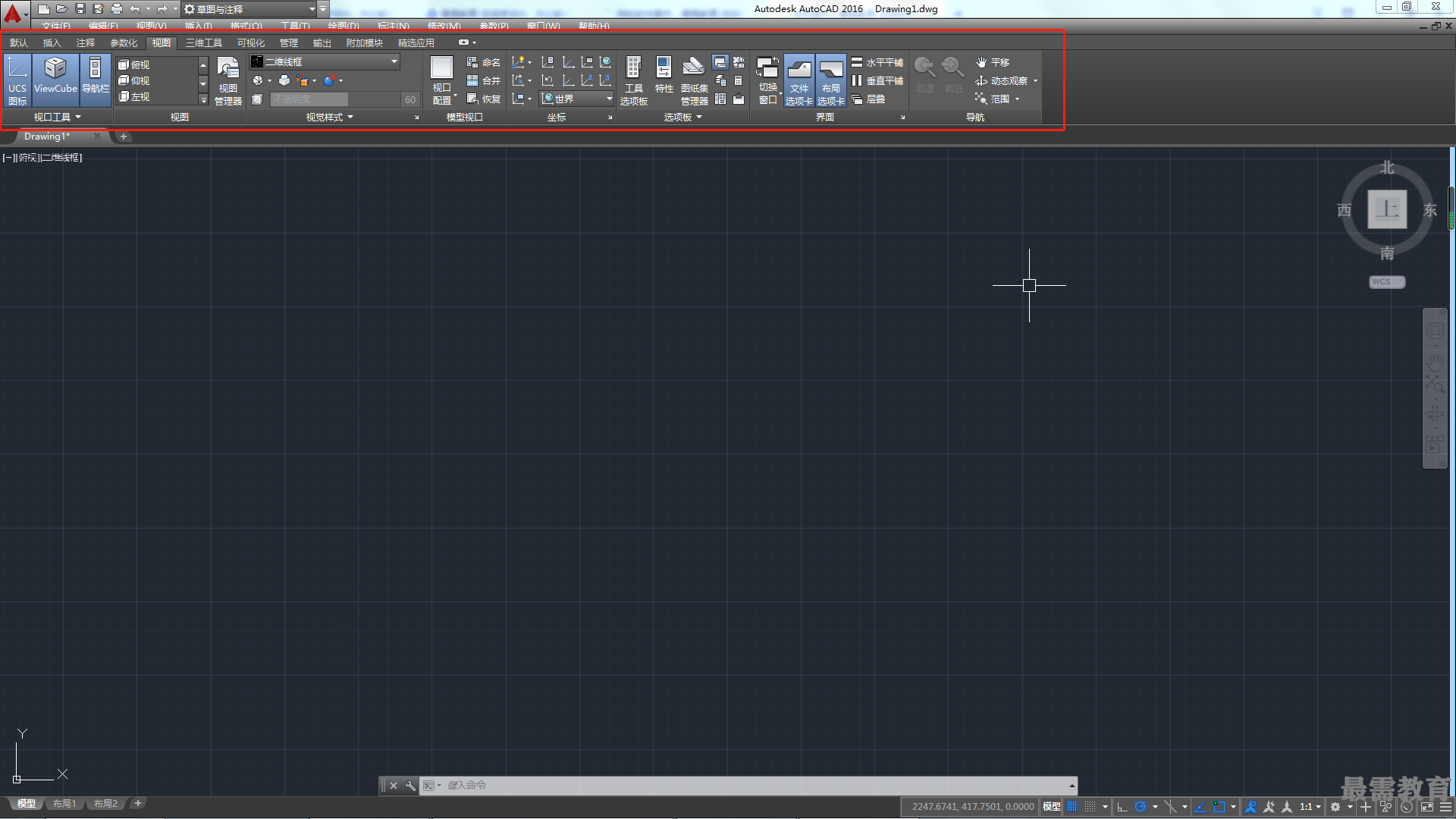

?【視圖】選項卡
【視圖】選項卡從左至右依次為【視口工具】、【視圖】、【模型視口】、【選項板】、【界面】、【導航】 6大功能面板,如圖所示?!疽晥D】選項卡提供了大量用于控制顯示視圖的命令,包括UCS的顯現、繪圖區上ViewCube和【文件】、【布局】等標簽的顯示與隱藏。

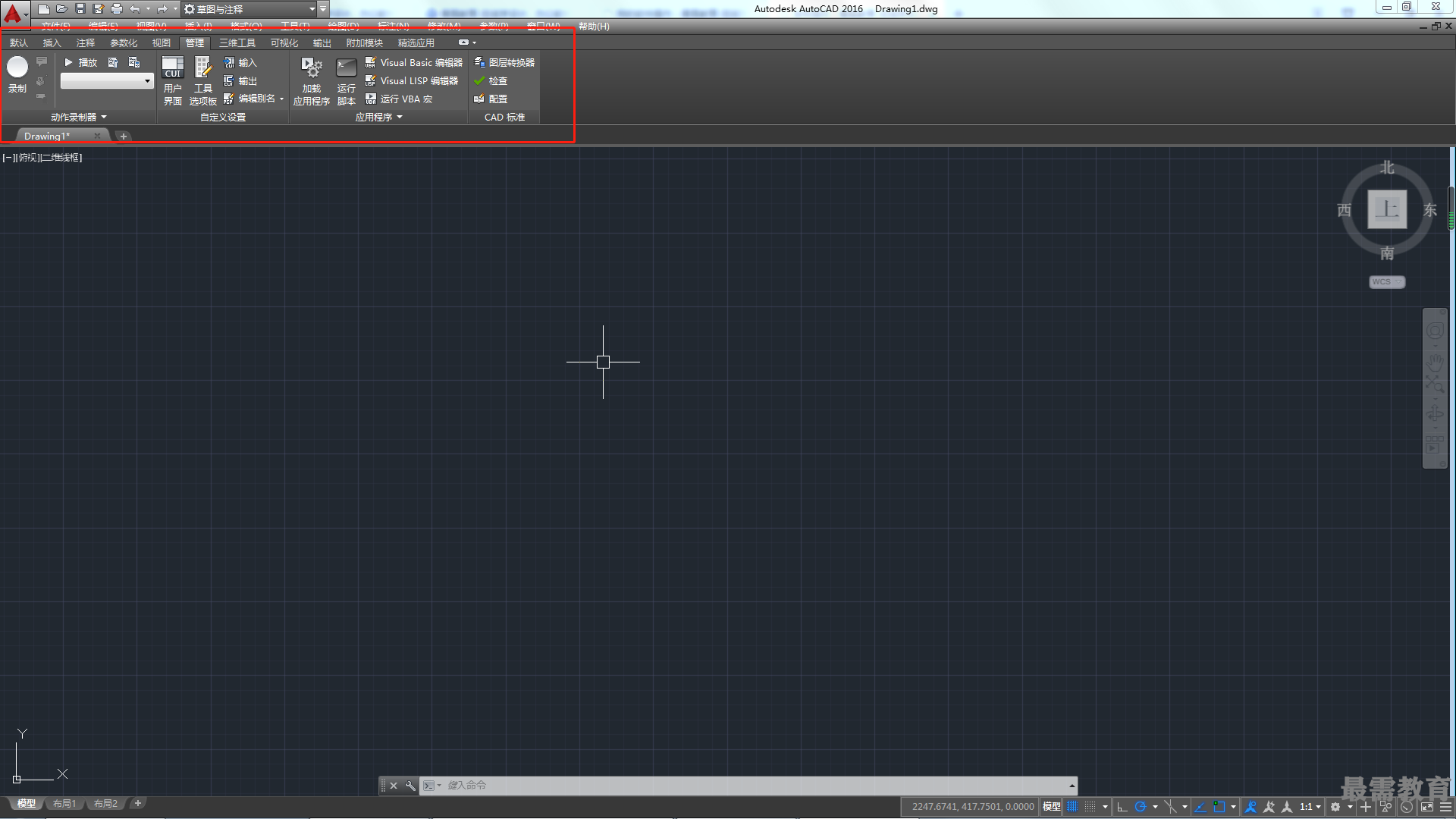

?【管理】選項卡
【管理】選項卡從左至右依次為【動作錄制器】、【自定義設置】、【應用程序】、【CAD標準】4大功能面板,如圖所示。【管理】選項卡可以用來加載AutoCAD的各種插件與應用程序。

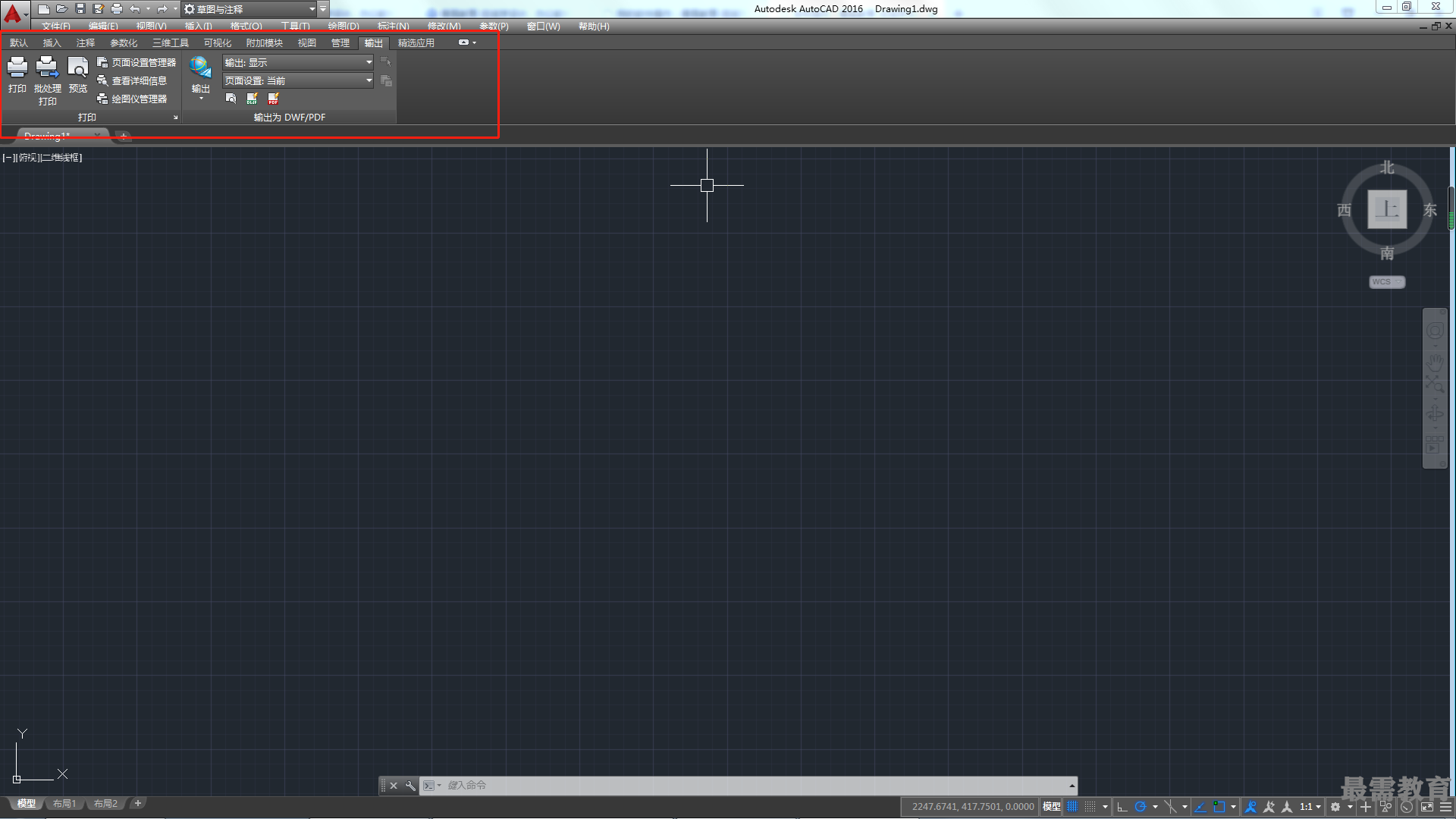

?【輸出】選項卡
【輸出】選項卡從左至右依次為【打印】、【輸出為DWF/PDF】2大功能面板,如圖所示?!据敵觥窟x項卡集中了圖形輸出的相關命令,包含打印、輸出PDF等。在功能區選項卡中,有些面板按鈕右下角有箭頭,表示有擴展菜單,單擊箭頭,擴展菜單會列出更多的操作命令,如圖所示的【繪圖】擴展菜單。
?【附加模塊】選項卡
【附加模塊】選項卡如圖所示,在Autodesk應用程序網站中下載的各類應用程序和插件都會集中在該選項卡。

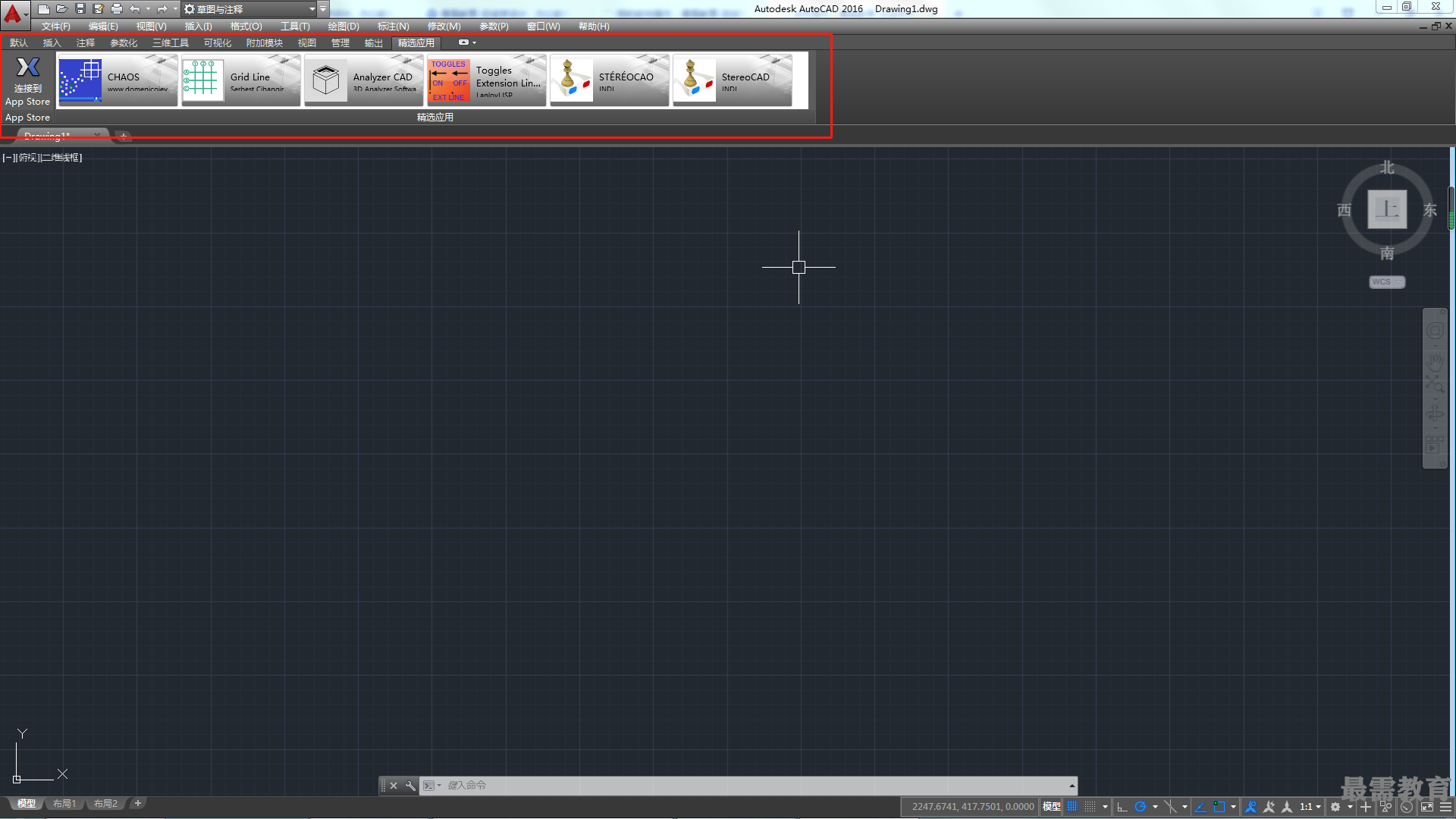

?【精選應用】選項卡
【精選應用】選項卡中,提供了許多最新、最熱門的應用程序,供用戶試用,如圖所示。
