AutoCAD 2016:圖形修復管理器

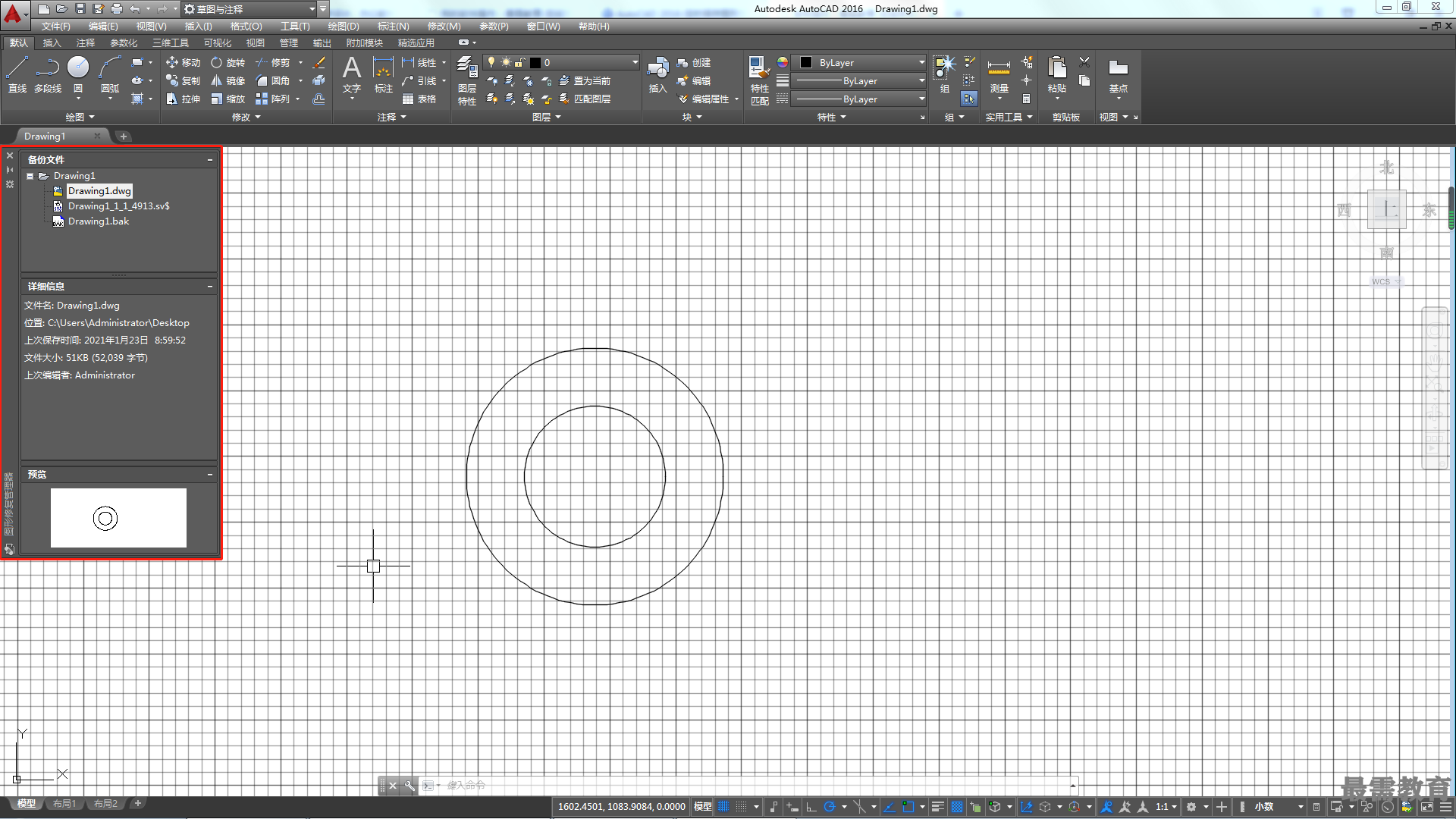

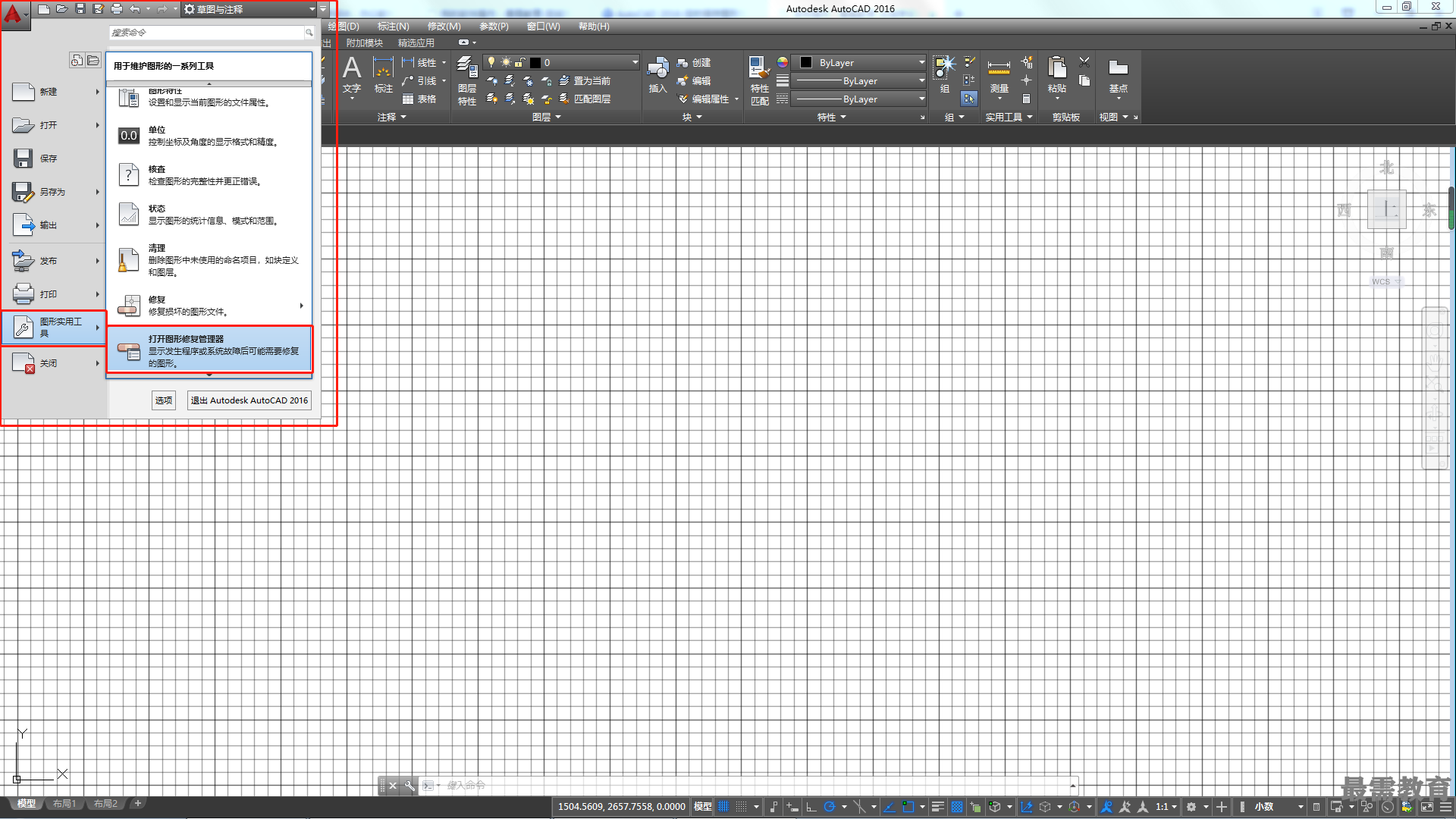

單擊【應用程序】按鈕,在其下拉列表中選擇【圖形實用工具】丨【修復】丨【打開圖形修復管理器】命令,即可打開【圖形修復管理器】選項板,如圖所示。在選項板中會顯示程序或系統失敗時打開的所有圖形文件列表,如圖所示。在該對話框中可以預覽并打開每個圖形,也可以備份文件,以便選擇要另存為DWG文件的圖形文件。
【圖形修復管理器】選項板中各區域的含義介紹如下。
?【備份文件】區域:顯示在程序或者系統失敗后可能需要修復的圖形,頂層圖形節點包含了一組與每個圖形相關聯的文件。如果存在,最多可顯示4個文件,包含程序失敗時保存的已修復的圖形文件(dwg和dws)、自動保存的文件,【也稱為【自動保存】文件(sv$)】、圖形備份文件和原始圖形文件(dwg和dws)。打開并保存了圖形或備份文件后,將會從【備份文件】區域中刪除相應的頂層圖形節點。
?【詳細信息】區域:提供有關的【備份文件】區域中當前選定節點的以下信息。如果選定頂層圖形的節點,將顯示有關于原始圖形關聯的每個可用圖形文件或備份文件的信息;如果選定了一個圖形文件或備份文件,將顯示有關該文件的其他信息。
?【預覽】區域:顯示當前選定的圖形文件或備份文件的縮略圖預覽圖像。
