AutoCAD 2016:清理圖形

繪制復雜的大型工程圖紙時，AutoCAD文檔中的信息會非常巨大，這樣就難免會產生無用信息。例如，許多線型樣式被加載到文檔，但是并沒有被使用；文字、尺寸標注等大量的命名樣式被創建，但并沒有用這些樣式創建任何對象；許多圖塊和外部參照被定義，但文檔中并未添加相應的實例。久而久之，這樣的信息越來越多，占用了大量的系統資源，降低了計算機的處理效率。 因此，這些信息是應該刪除的“垃圾信息”。

AutoCAD提供了一個非常實用的工具——【清理】(PURGE)命令。通過執行該命令，可以將圖形數據庫中已經定義但沒有使用的命名對象刪除。命名對象包括已經創建的樣式、圖塊、圖層、線型等對象。

啟動PURGE命令的方式有以下幾種。

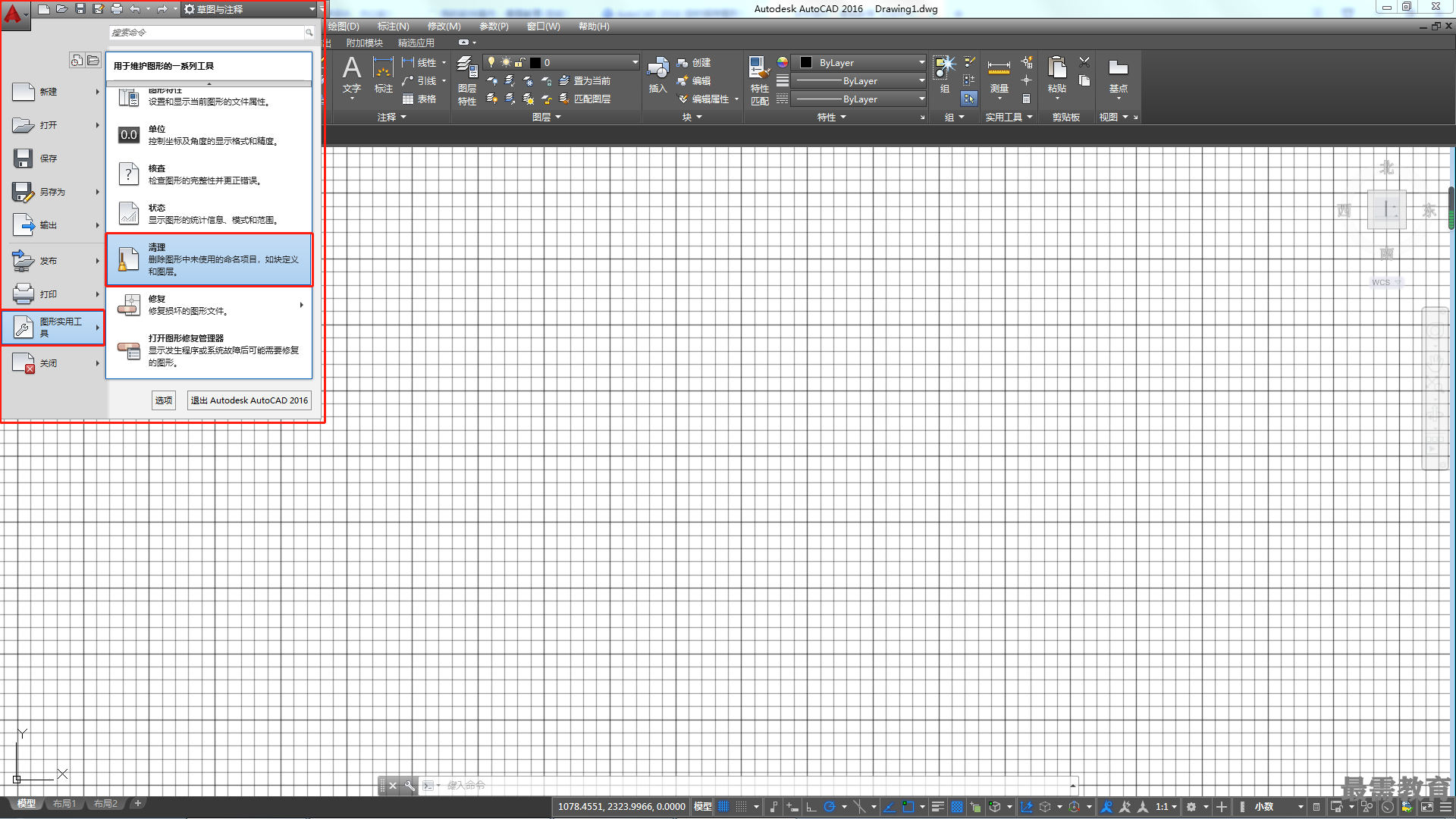

?應用程序按鈕：用鼠標單擊【應用程序】按鈕，在下拉列表中選擇【圖形實用工具】丨【清理】命令，如圖所示。

?菜單欄：執行【文件】丨【繪圖實用程序】丨【清理】命令。

?命令行：PURGE。

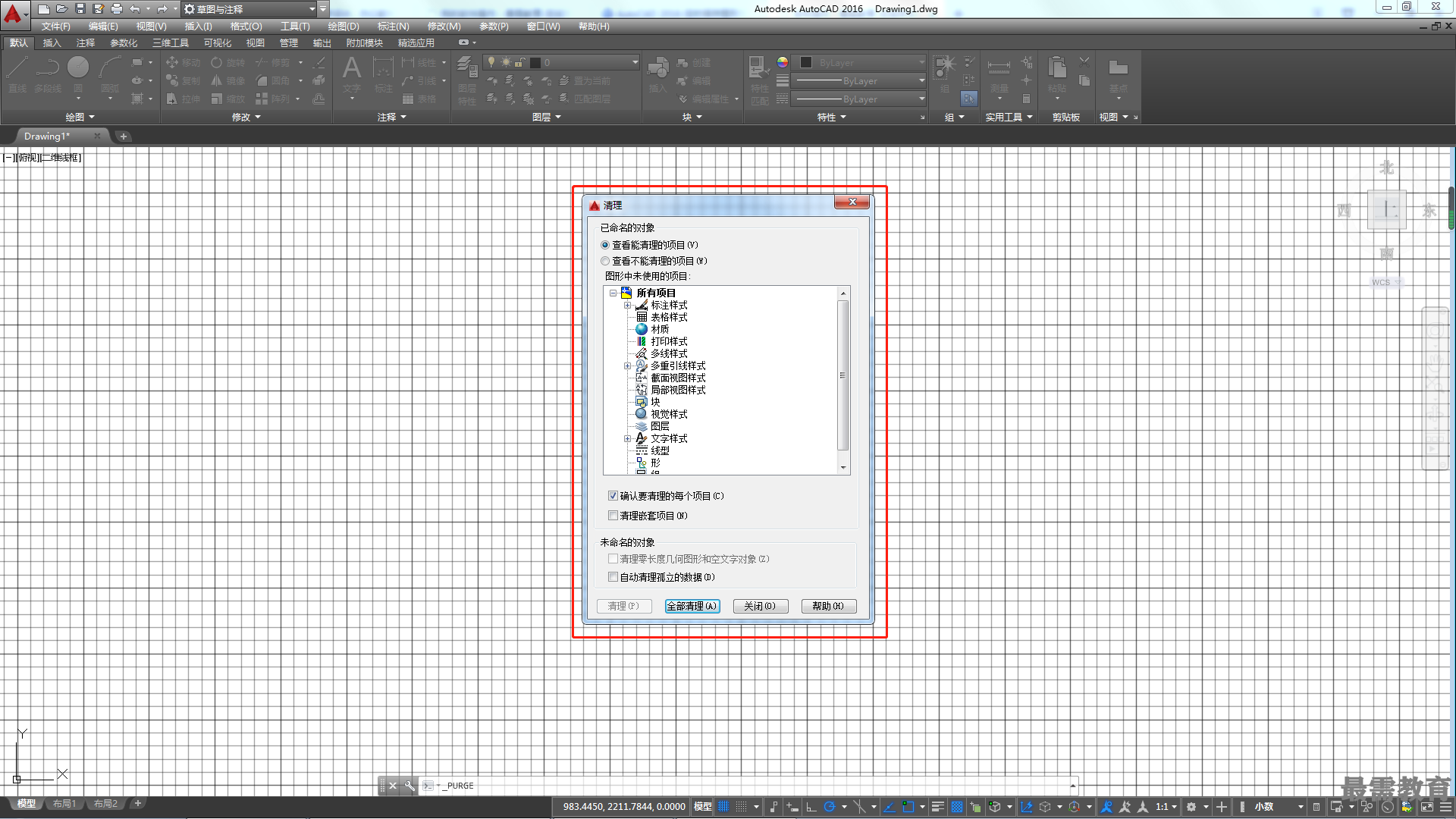

執行該命令后，系統彈出如圖所示的【清理】對話框，在此對話框中顯示了可以被清理的項目，可以刪除圖形中未使用的項目，如塊定義和圖層，從而達到簡化圖形文件的目的。

對話框中的一些項目及其用途介紹如下。

?【已命名的對象】：查看能清理的項目，切換樹狀圖形以顯示當前圖形中可以清理的命名對象的概要。

?【清理鑲嵌項目】：從圖形中刪除所有未使用的命名對象，即使這些對象包含在其他未使用的命名對象中，或者是被這些對象所參照。
