AutoCAD 2016:設置柵格間距

提問人:卓娟發布時間:2021-01-23

如果柵格以線矩陣而非點矩陣顯示,那么其中會有若干顏色較深的線(稱為主柵格線)和顏色較淺的線(稱為輔助柵格線)間隔顯示。在以小數單位或英尺、英寸繪圖時,主柵格線對于快速測量距離尤其有用。在【草圖設置】對話框中,可以通過【棚格間距】區域來設置柵格的間距。

【柵格間距】區域中的各命令含義說明如下。

?【棚格X軸間距】文本框:輸入輔助棚格線在X軸上(橫向)的間距值;

?【柵格Y軸間距】文本框:輸入輔助柵格線在Y軸上(縱向)的間距值;

?【每條主線之間的柵格數】文本框:輸入主柵格線之間的輔助柵格線的數量,因此可間接指定主柵格線的間距,即:主柵格線間距=輔助柵格線間接X數量。

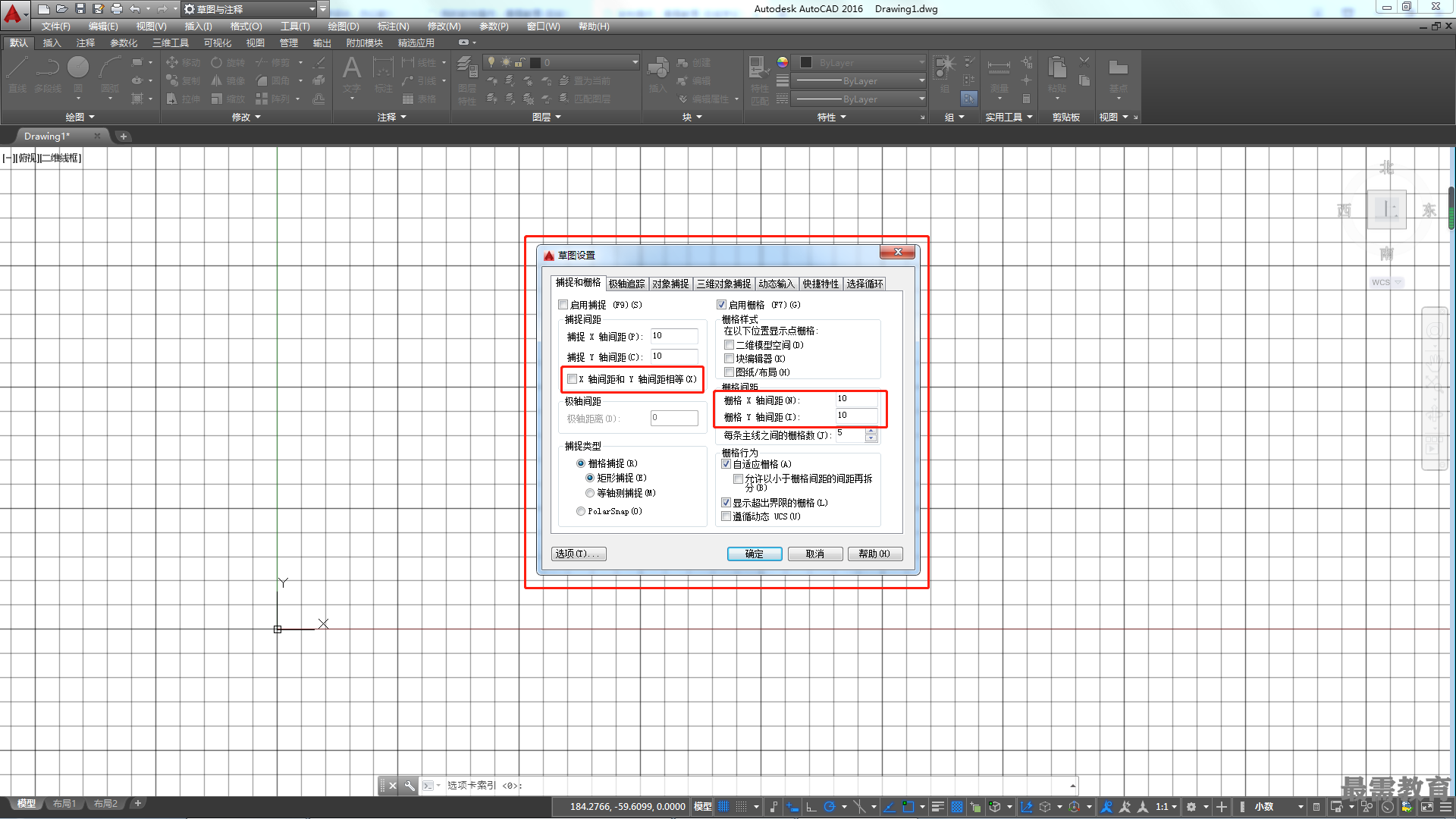

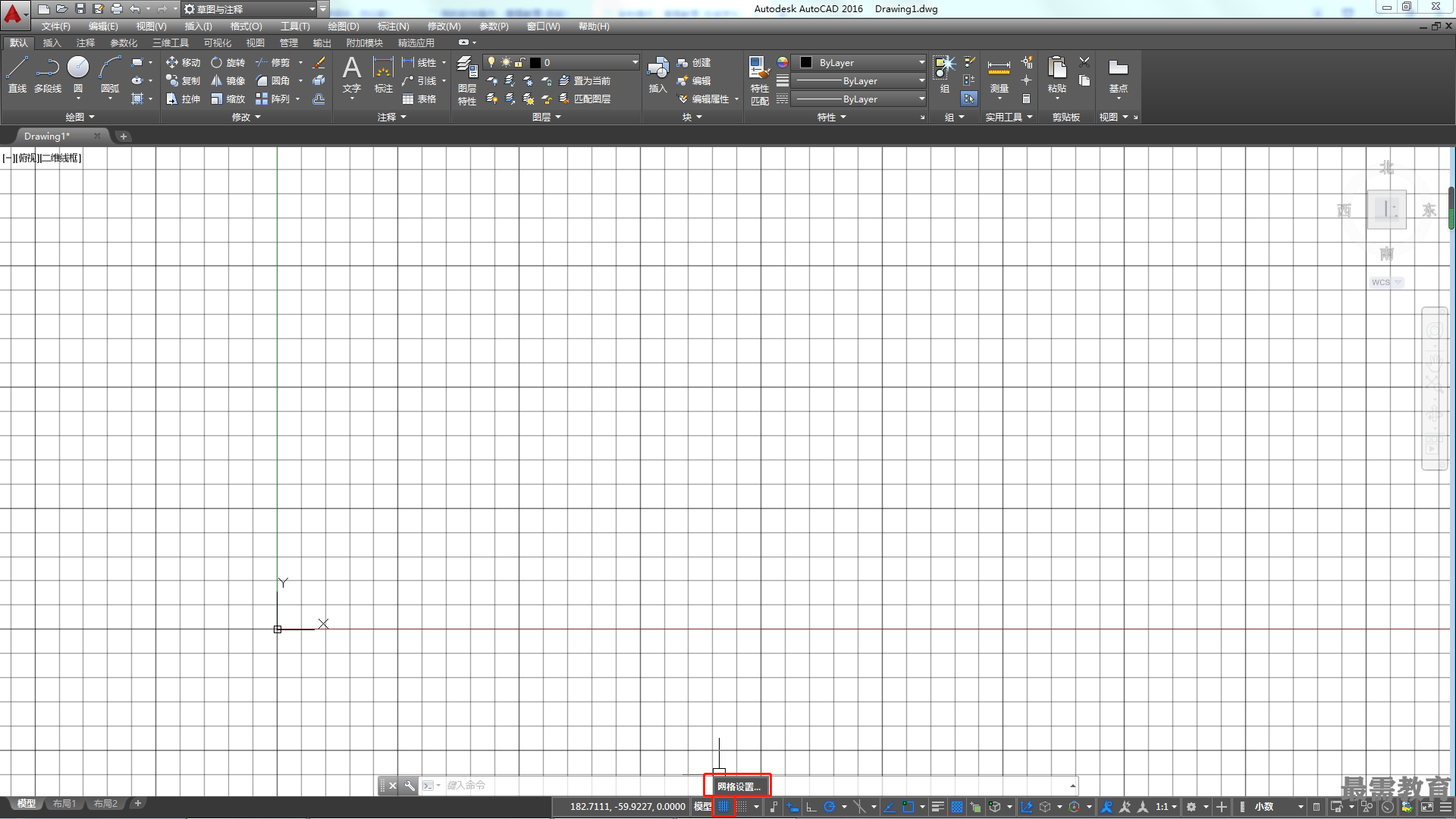

?默認情況下,X軸間距和Y軸間距值是相等的,如需分別輸入不同的數值,需取消對【X軸間距和Y軸間距相等】復選框的勾選,方能輸入。輸入不同的間距與所得棚格效果如圖所示。
