AutoCAD 2016在縮放過程中動態更改柵格

提問人:卓娟發布時間:2021-01-23

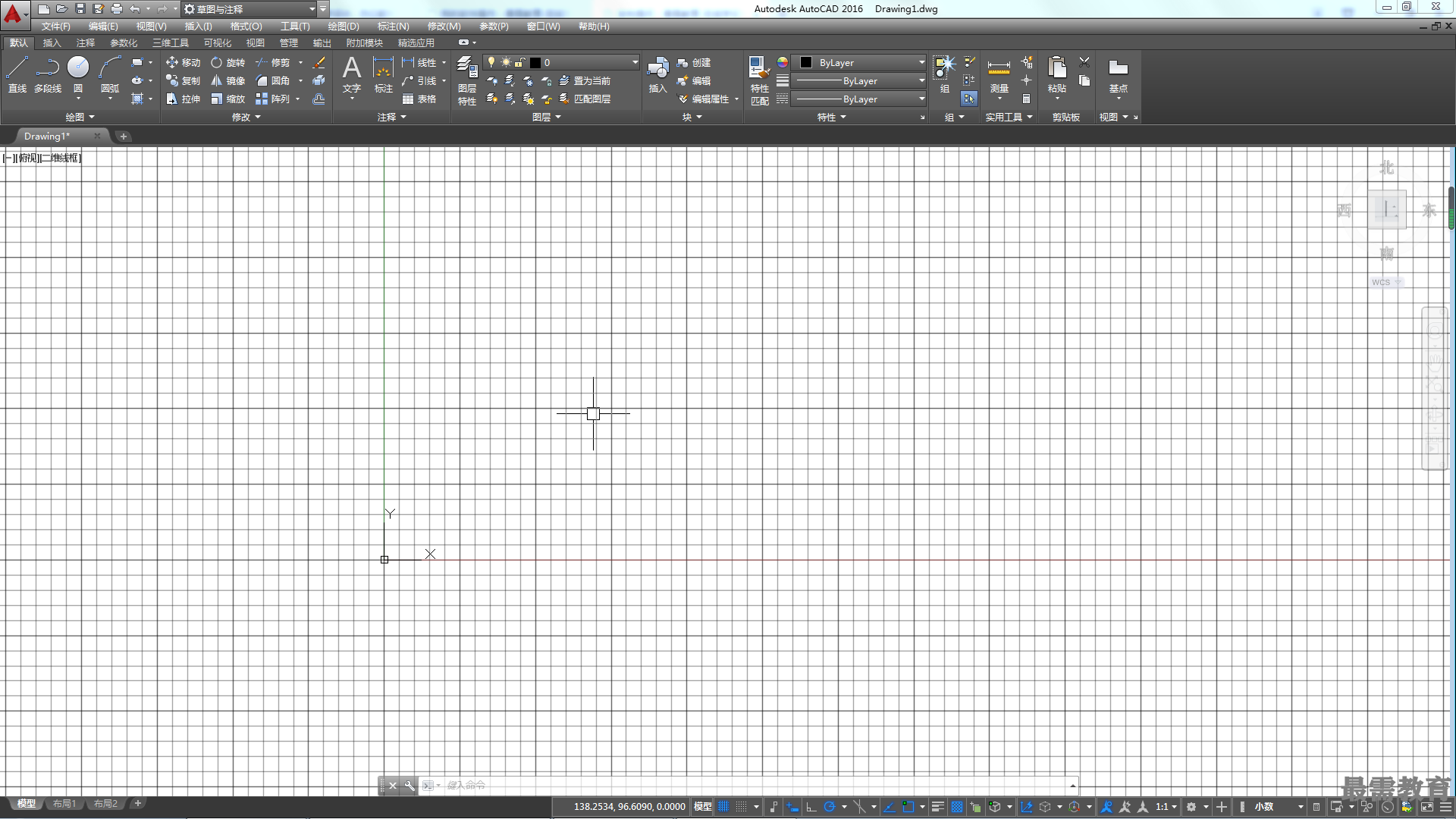

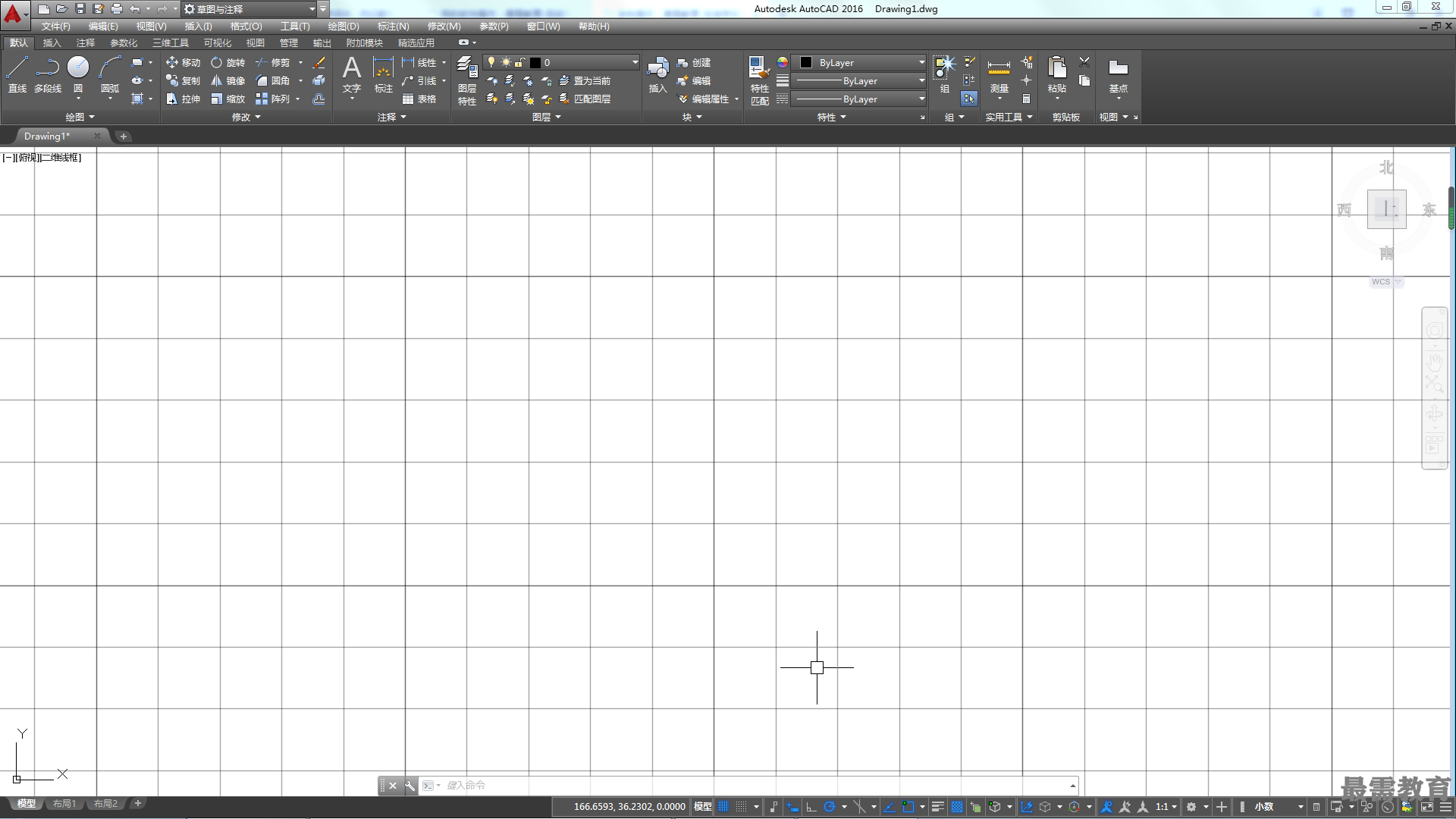

如果放大或縮小圖形,將會自動調整柵格間距,使其適合新的比例。例如,如果縮小圖形,則顯示的棚格線密度會自動減小;相反,如果放大圖形,則附加的棚格線將按與主柵格線相同的比例顯示。這一過程稱為自適應棚格顯示,如圖所示。


勾選【棚格行為】下的【自適應柵格】復選框,即可啟用該功能。如果再勾選其下的【允許小于柵格間距的間距再拆分】復選框,則在視圖放大時,會生成更多間距更小的柵格線,即以原輔助柵格線替換為主柵格線,再進行平分。
