AutoCAD 2016中PolarSnap (極軸捕捉)
提問人:卓娟發(fā)布時間:2021-01-23
將捕捉類型設定為【PolarSnap】。如果啟用了【捕捉】模式,并在極軸追蹤打開的情況下指定點,光標將沿在【極軸追蹤】選項卡上相對于極軸追蹤起點設置的極軸對齊角度進行捕捉。

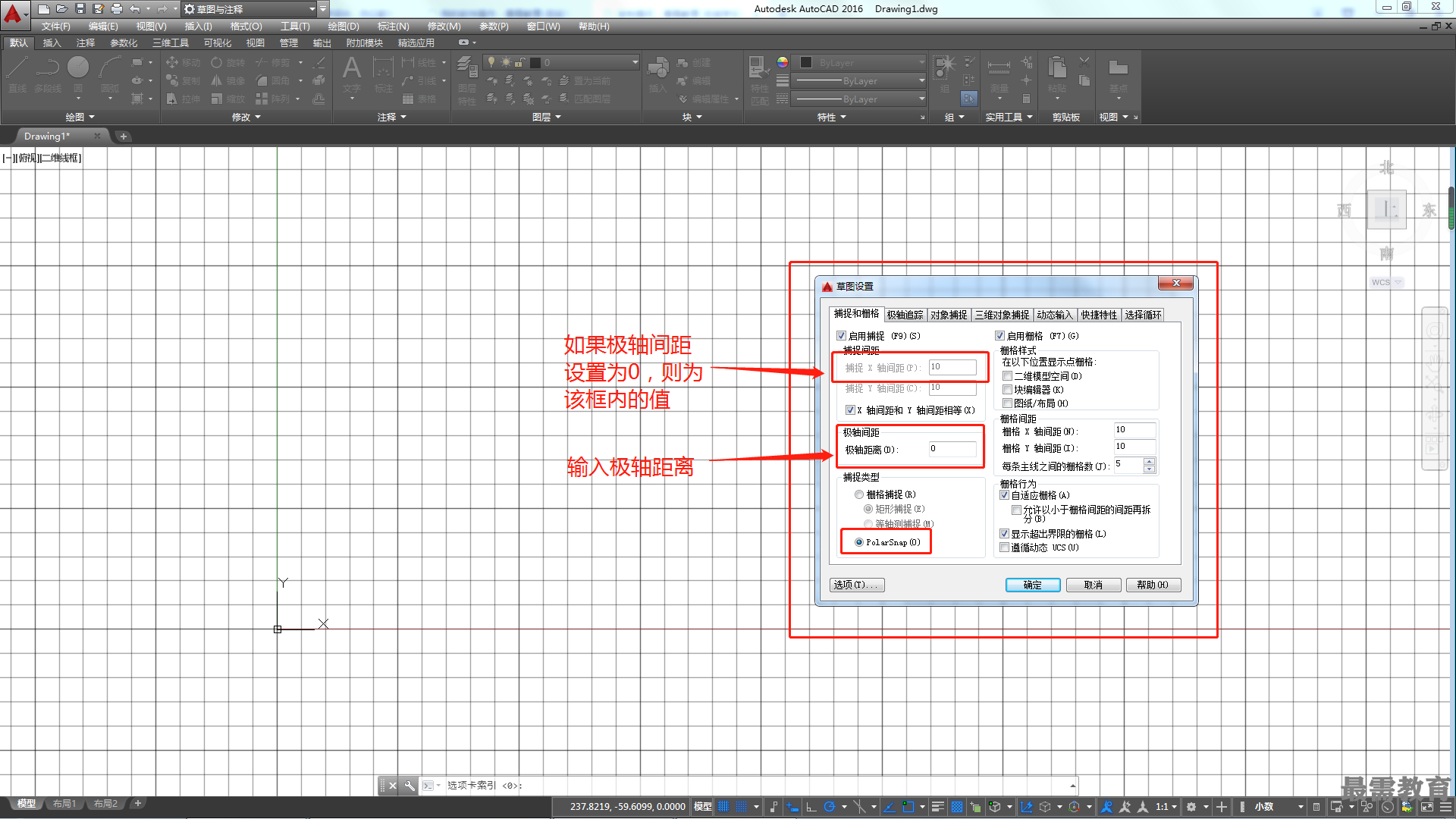

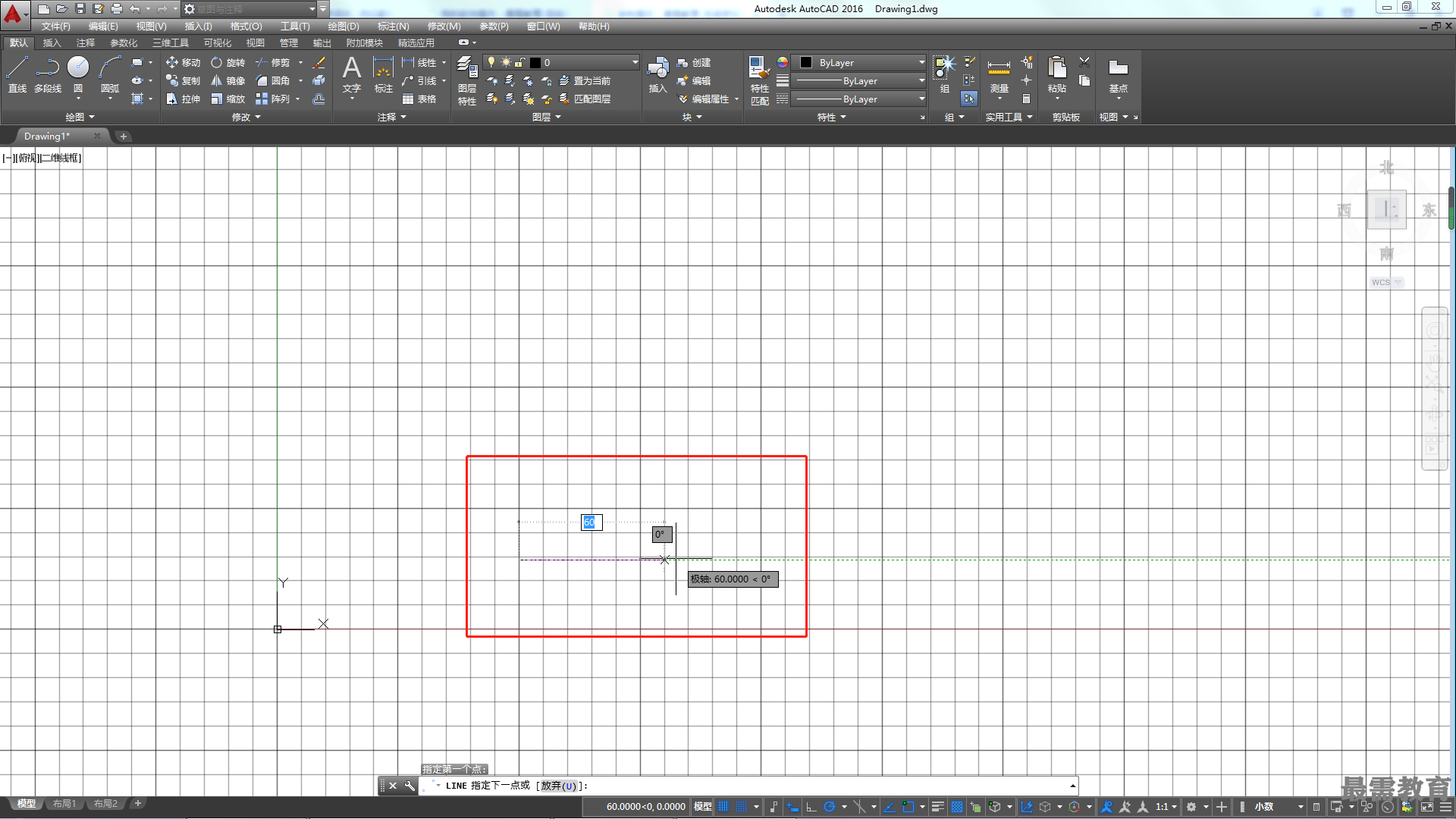

啟用【PolarSnap】后,【捕捉間距】變?yōu)椴豢捎?,同時【極軸間距】文本框變得可用,可在該文本框中輸入要進行捕捉的增量距離,如果該值為0,則【PolarSnap】捕捉的距離采用【捕捉X軸間距】文本框中的值。啟用【PolarSnap】后無法將光標定位至柵格點上,但在執(zhí)行【極軸追蹤】的時候,可將增量固定為設定的整數(shù)倍,效果如圖所示。
【PolarSnap】設置應與【極軸追蹤】或【對象捕捉追蹤】結合使用,如果兩個追蹤功能都未啟用,則【PolarSnap】設置視為無效。
