AutoCAD 2016:正交

在繪圖過程中，使用【正交】功能便可以將十字光標限制在水平或者垂直軸向上，同時也限制在當前的棚格旋轉角度內。使用【正交】功能就如同使用了丁字尺繪圖，可以保證繪制的直線完全呈水平或垂直狀態，方便繪制水平或垂直直線。

打開或關閉【正交】功能的方法如下。

?快捷鍵：按F8鍵可以切換正交開、關模式。

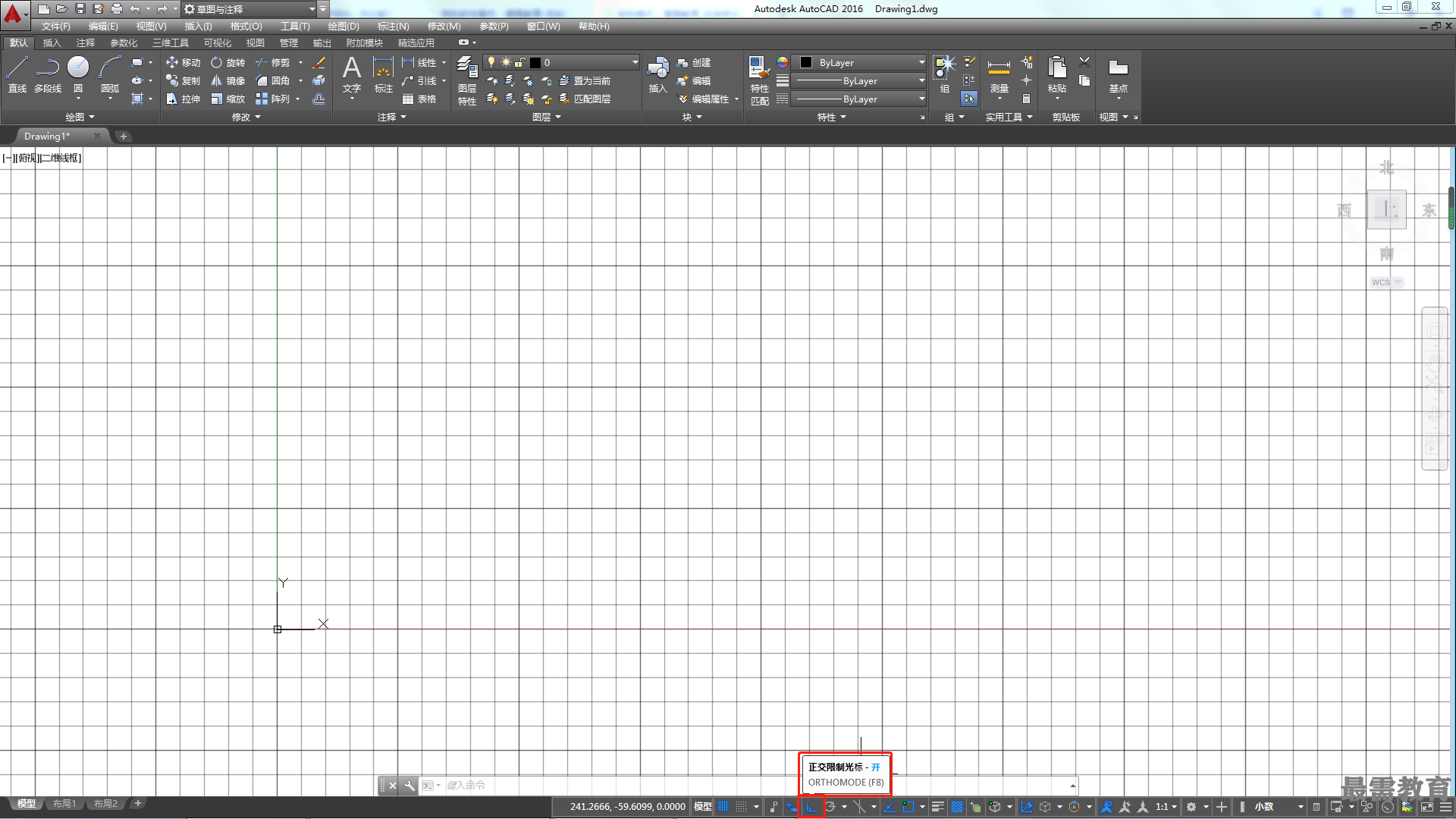

?狀態欄：單擊【正交】按鈕若亮顯則為開啟，如圖所示。

因為【正交】功能限制了直線的方向，所以繪制水平或垂直直線時，指定方向后直接輸入長度即可，不必再輸入完整的坐標值。開啟正交后光標狀態如圖所示。

通過【正交】繪制如圖所示的圖形?！菊弧抗δ荛_啟后，系統自動將光標強制性地定位在水平或垂直位置上，在引出的追蹤線上，直接輸入一個數值即可定位目標點，而不用手動輸入坐標值或捕捉柵格點來進行確定。
