AutoCAD 2016:極軸追蹤

提問人:卓娟發布時間:2021-01-23

【極軸追蹤】功能實際上是極坐標的一個應用。使用極軸追蹤繪制直線時,捕捉到一定的極軸方向即確定了極角,然后輸入直線的長度即確定了極半徑,因此和正交繪制直線一樣,極軸追蹤繪制直線一般使用長度輸入確定直線的第二點,代替坐標輸入?!緲O軸追蹤】功能可以用來繪制帶角度的直線。

一般來說,極軸可以繪制任意角度的直線,包括水平的0°、180°與垂直的90°、270°等,因此某些情況下可以代替【正交】功能使用。

【極軸追蹤】功能的開、關切換有以下兩種方法。

?快捷鍵:按F10鍵切換開、關狀態。

?狀態欄:單擊狀態欄上的【極軸追蹤】按鈕 , 若亮顯則為開啟,如圖所示。

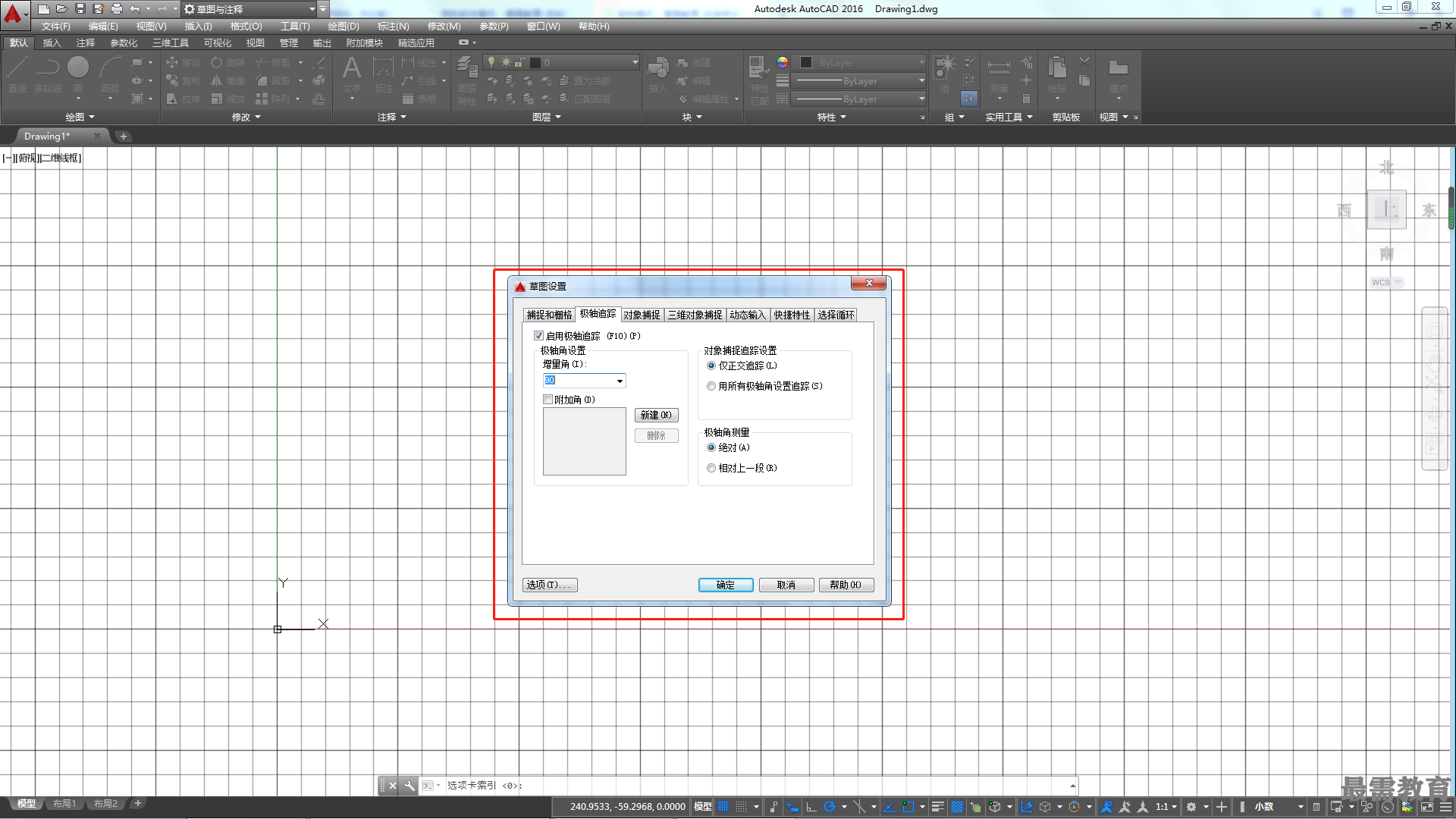

用鼠標右鍵單擊狀態欄上的【極軸追蹤】按鈕 , 彈出追蹤角度列表,如圖所示,其中的數值便為啟用【極軸追蹤】時的捕捉角度。然后在彈出的快捷菜單中選擇【正在追蹤設置】命令,則打開【草圖設置】對話框,在【極軸追蹤】選項卡中可設置極軸追蹤的開關和其他角度值的增量角等,如圖所示。


【極軸追蹤】選項卡中各選項的含義如下。

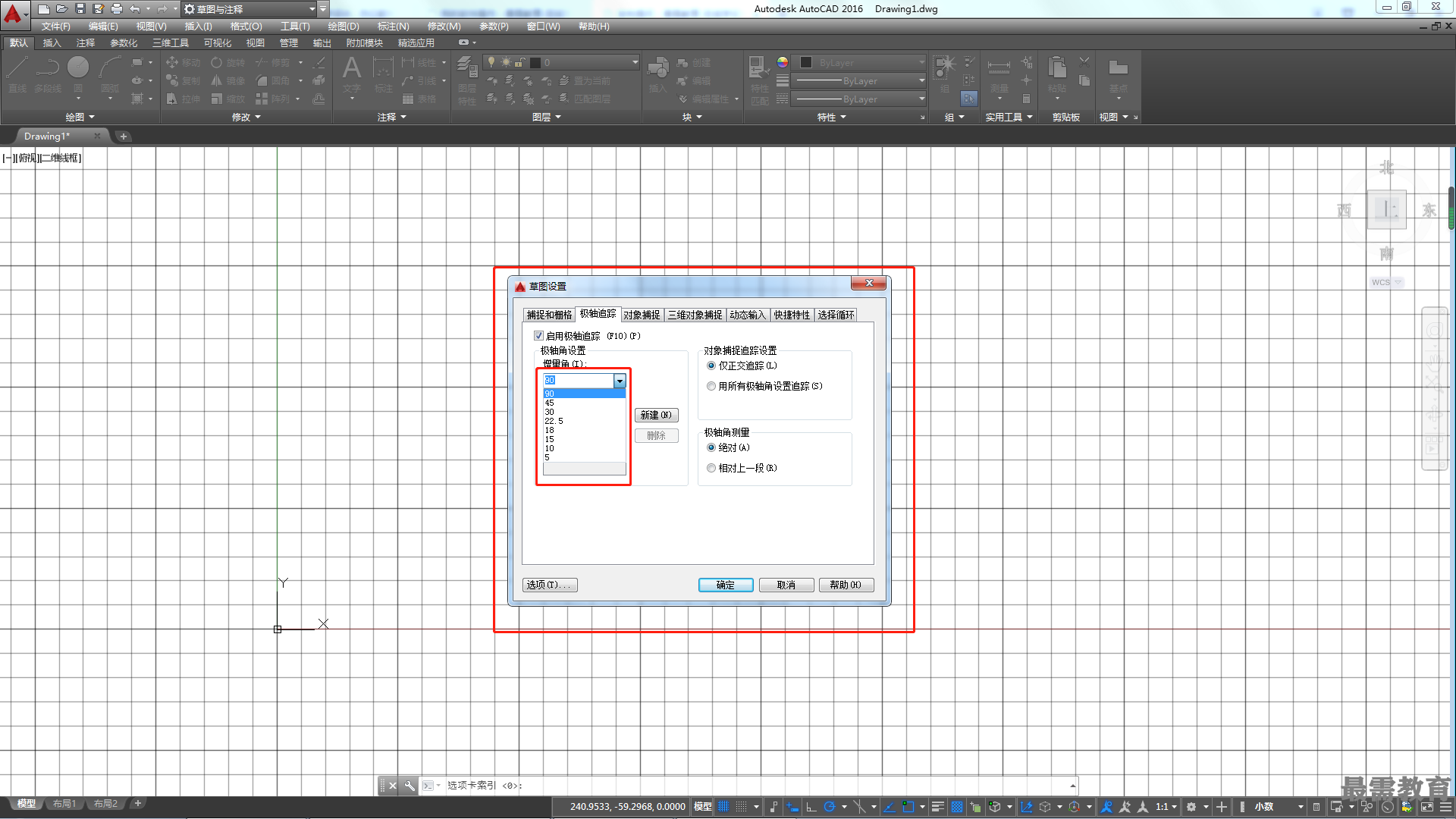

?【增量角】列表框:用于設置極軸追蹤角度。當光標的相對角度等于該角,或者是該角的整數倍時,屏幕上將顯示出追蹤路徑,如圖所示。


?【附加角】復選框:增加任意角度值作為極軸追蹤的附加角度。勾選【附加角】復選框,并單擊【新建】按鈕,然后輸入所需追蹤的角度值,即可捕捉至附加角的角度。

?【僅正交追蹤】單選按紐:當對象捕捉追蹤打開時,僅顯示已獲得的對象捕捉點的正交(水平和垂直方向)對象捕捉追蹤路徑。

?【用所有極軸角設置追蹤】單選按鈕:對象捕捉追蹤打開時,將從對象捕捉點起沿任何極軸追蹤角進行追蹤。

?【極軸角測量】選項組:設置極軸角的參照標準?!窘^對】單選按鈕表示使用絕對極坐標,以X軸正方向?yàn)?°?!鞠鄬ι弦欢巍繂芜x按鈕根據上一段繪制的直線確定極軸追蹤角,上一段直線所在的方向?yàn)?°。

通過【極軸追蹤】繪制如圖所示的圖形。極軸追蹤功能是一個非常重要的輔助工具,此工具可以在任何角度和方向上引出角度矢量,從而可以很方便地精確定位角度方向上的任何一點。相比于坐標輸入、柵格與捕捉、正交等繪圖方法來說,極軸追蹤更為便捷,足以繪制絕大部分圖形,因此是使用最多的一種繪圖方法。
