AutoCAD 2016:設置對象捕捉點

提問人:卓娟發布時間:2021-01-23

開啟和關閉【對象捕捉】功能的方法如下。

?菜單欄:選擇【工具】丨【草圖設置】命令,彈出【草圖設置】對話框。選擇【對象捕捉】選項卡,選中或取消選中【啟用對象捕捉】復選框,也可以打開或關閉對象捕捉,但這種操作太煩瑣,實際中一般不使用。

?快捷鍵:按F3鍵可以切換開、關狀態。

?狀態欄:?jiǎn)螕魻顟B(tài)欄上的【對象捕捉】按鈕, 若亮顯則為開啟,如圖所示。

?命令行:輸入OSNAP,打開【草圖設置】對話框,單擊【對象捕捉】選項卡,勾選【啟用對象捕捉】復選框。

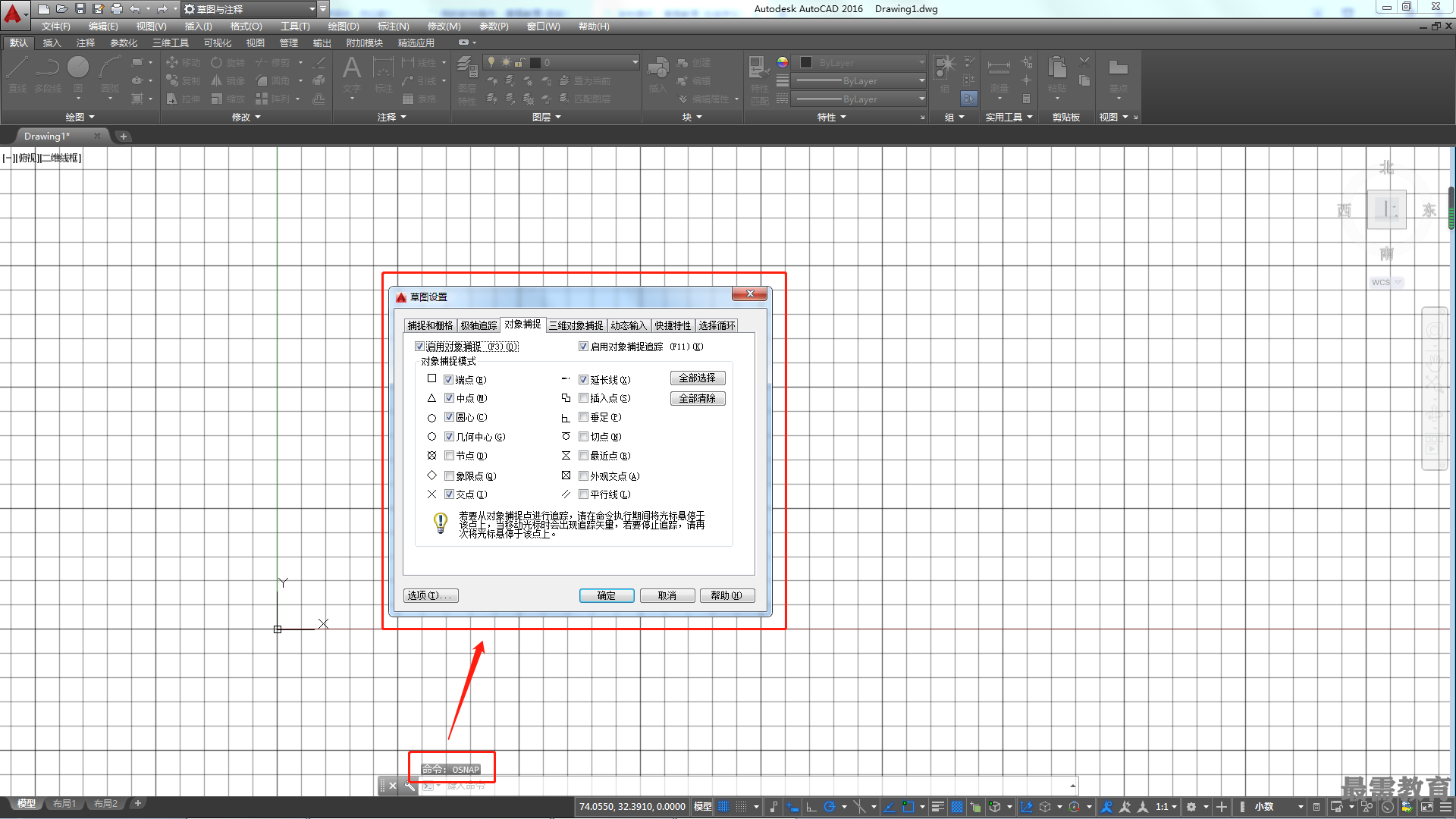

在設置對象捕捉點之前,需要確定哪些特性點是需要的,哪些是不需要的。這樣不僅僅可以提高效率,也可以避免捕捉失誤。使用任何一種開啟【對象捕捉】的方法之后,系統彈出【草圖設置】對話框,在【對象捕捉模式】選區中勾選需要的特征點,單擊【確定】按鈕,退出對話框即可,如圖所示。


在AutoCAD 2016中,對話框共列出14種對象捕捉點和對應的捕捉標記,含義分別如下。

?【端點】:捕捉直線或曲線的端點。

?【中點】:捕捉直線或是弧段的中心點。

?【圓心】:捕捉圓、橢圓或弧的中心點。

?【幾何中心】:捕捉多段線、二維多段線和二維樣條曲線的幾何中心點。

?【節點】:捕捉用【點】、【多點】、【定數等分】、【定距等分】等POINT類命令繪制的點對象。

?【象限點】:捕捉位于圓、橢圓或是弧段上0°、90°、180°和270°處的點。

?【交點】:捕捉兩條直線或是弧段的交點。

?【延長線】:捕捉直線延長線路徑上的點。

?【插入點】:捕捉圖塊、標注對象或外部參照的插入點。

?【垂足】:捕捉從已知點到已知直線的垂線的垂足。

?【切點】:捕捉圓、弧段及其他曲線的切點。

?【最近點】:捕捉處在直線、弧段、橢圓或樣條曲線上,而且距離光標最近的特征

?【外觀交點】:在三維視圖中,從某個角度觀察兩個對象可能相交,但實際并不一定相交,可以使用【外觀交點】功能捕捉對象在外觀上相交的點。

?【平行】:選定路徑上的一點,使通過該點的直線與已知直線平行。

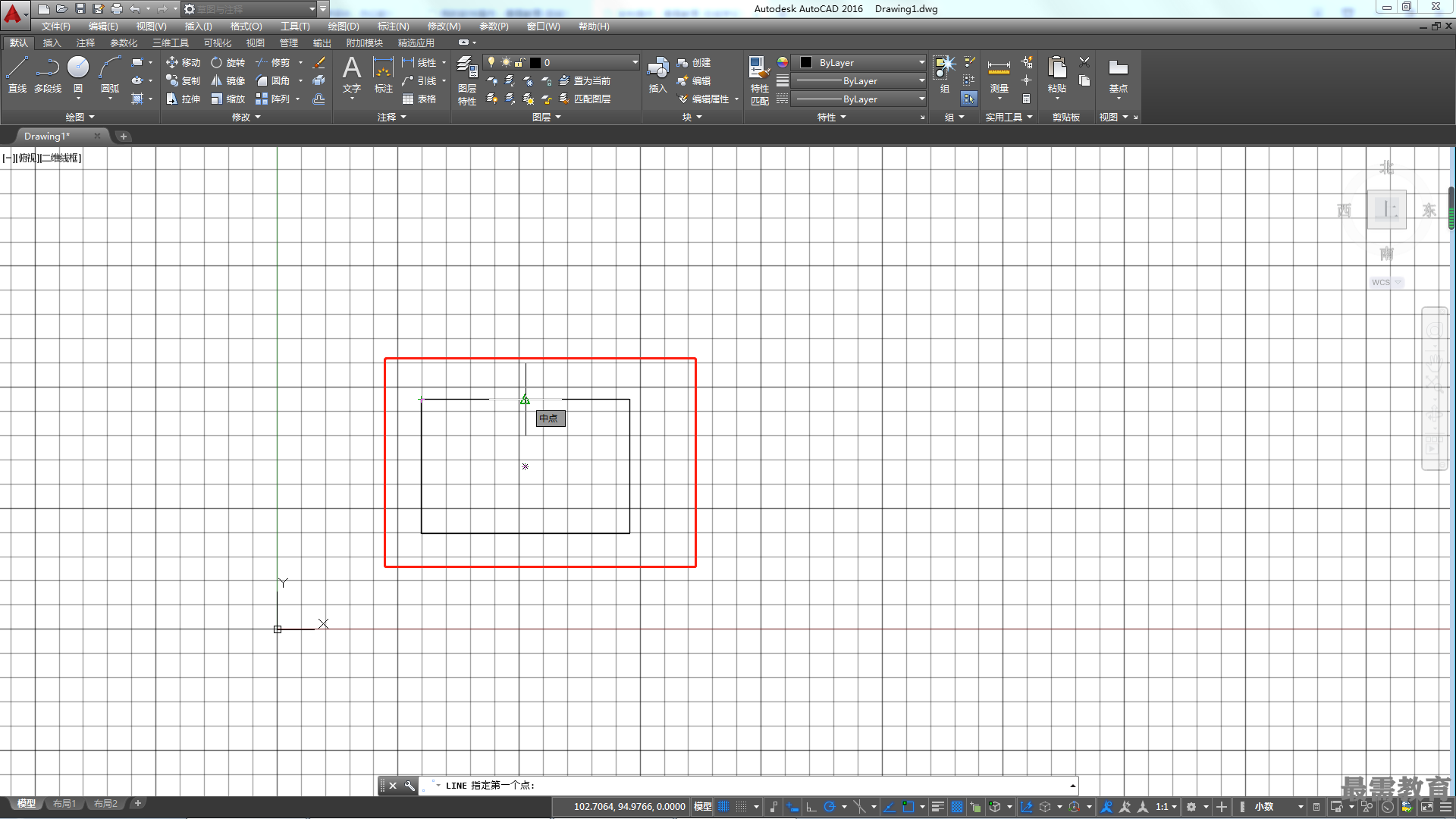

啟用【對象捕捉】功能之后,在繪圖過程中,當十字光標靠近這些被啟用的捕捉特殊點后,將自動對其進行捕捉,效果如圖所示。這里需要注意的是,在【對象捕捉】選項卡中,各捕捉特殊點前面的形狀符號,便是在繪圖區捕捉時顯示的對應形狀。
