AutoCAD 2016中對象捕捉追蹤
在繪圖過程中,除了需要掌握對象捕捉的應用外,也需要掌握對象追蹤的相關知識和應用的方法,從而能提高繪圖的效率。
【對象捕捉追蹤】功能的開、關切換有以下兩種方法。
?快捷鍵:F11快捷鍵,切換開、關狀態。

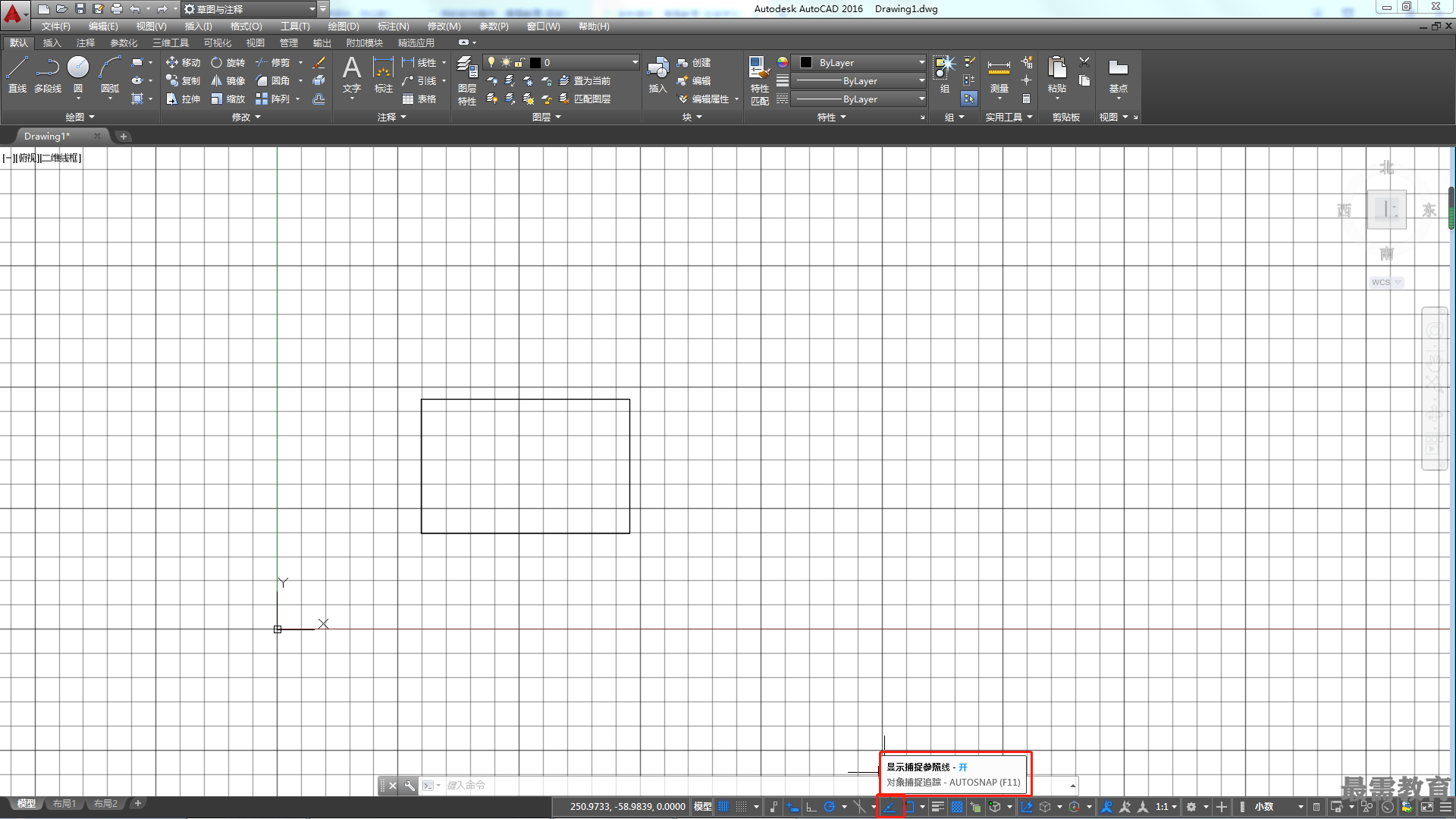

?狀態欄:單擊狀態欄上的【對象捕捉追蹤】按鈕。

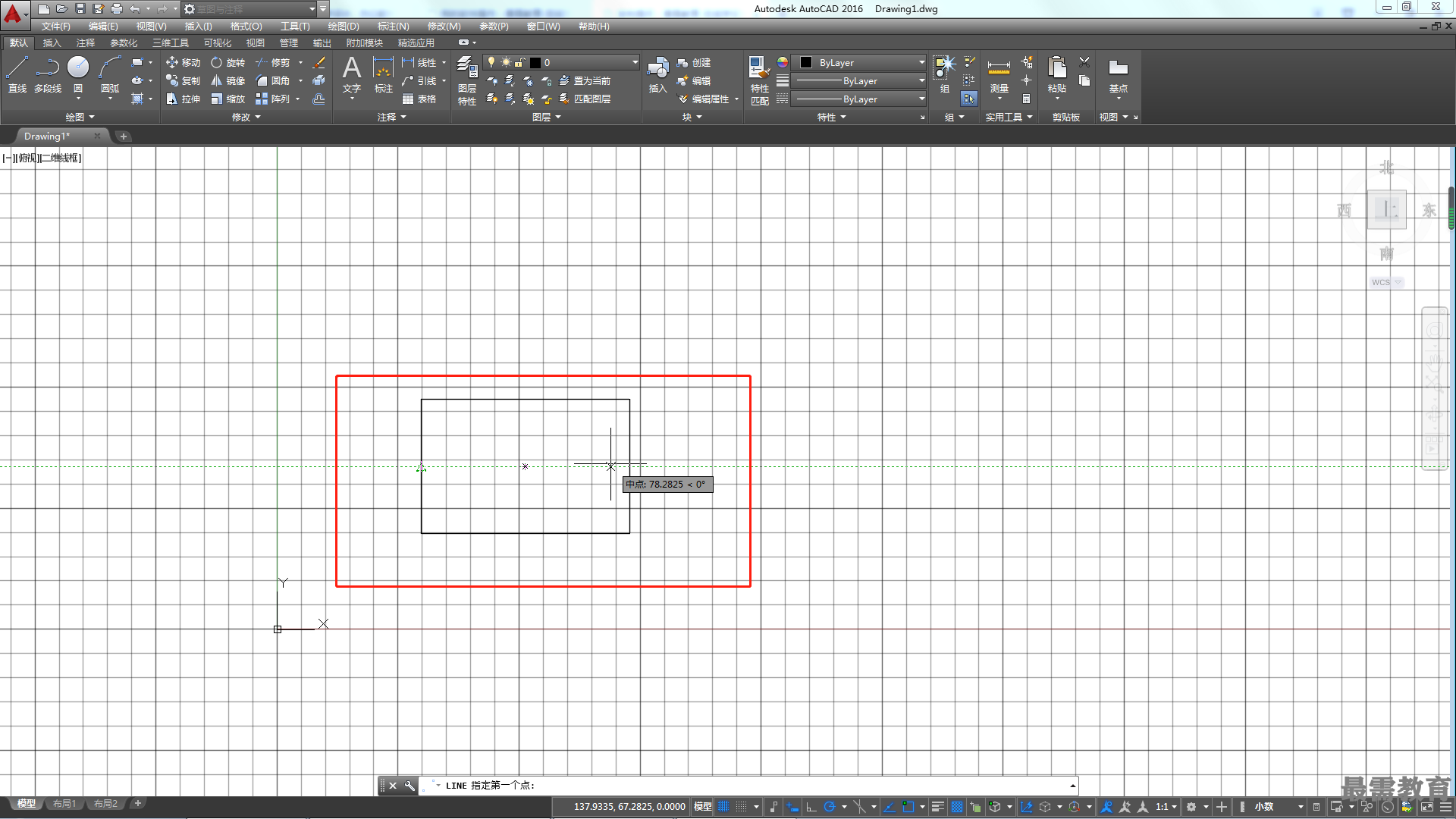

啟用【對象捕捉追蹤】后,在繪圖的過程中需要指定點時,光標可以沿基于其他對象捕捉點的對齊路徑進行追蹤,如圖所示為中點捕捉追蹤效果。
已獲取的點將顯示一個小加號(+ ),—次最多可以獲得7個追蹤點。獲取點之后,當在繪圖路徑上移動光標時,將顯示相對于獲取點的水平、垂直或指定角度的對齊路徑。
